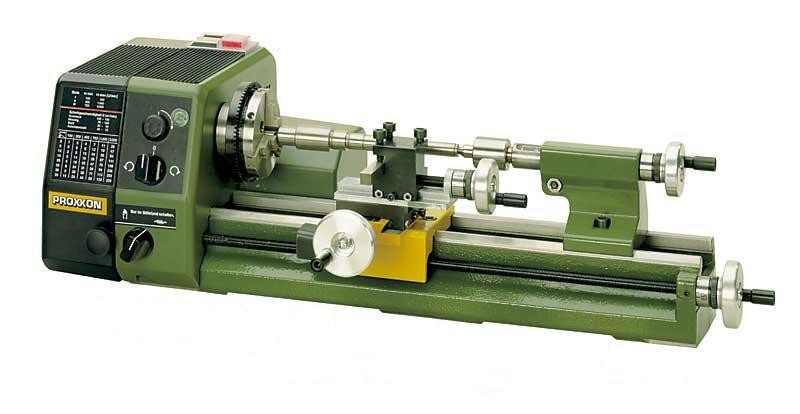

Токарний верстат Proxxon PD 230/Е
Актуальную цену уточняйте у менеджера
-
Способи доставки
- Доставка кур'єром
- Нова пошта
-
Способи оплати
- Накладеним платежем
- На картку Монобанк
- На картку ПриватБанк
- Приват24
- Основное
- Полное описание
- Відгуки
Основное
Токарний верстат Proxxon PD 230/Е
За 15 років роботи з токарною справою я бачив весь діапазон верстатів: від радянських ТВ-4 у шкільних майстернях до прецизійних Schaublin 102 в годинникових цехах. Proxxon PD 230/Е - це мікро-верстат з німецької інженерної школи, заточений під ювелірну роботу. Це не «маленький токарний», це окрема категорія прецизійних настільників для людей, які роблять мікро-деталі з допусками 0,05 мм. Моделістам, годинникарям, ювелірам, мехатронікам. Для звичайної токарної роботи з валами 30-50 мм це не підходить - є інша лінійка.
Чому PD 230/Е - це не просто маленький токарний
- Діапазон обертів 300-3000 об/хв з плавним регулюванням - це ключова перевага. Можна вибирати ідеальний режим під матеріал: бронза на низьких, латунь на середніх, пластик на високих. На радянських ТВ-4 чи китайських аналогах оберти ступінчасті через ремінь, точного підбору немає.
- Габарити 530х250х150 мм - ставиться на робочий стіл, не потребує окремого верстака. Можна тримати у домашній майстерні, у моделістській, у годинниковому ательє. Не потребує особливого простору.
- 10 кг ваги - переноситься у руках. Якщо є потреба перенести з одного робочого місця на інше - простий перенос без вантажника або візка.
- Прохід шпинделя 10,5 мм - це означає, що довгий пруток можна вставити через шпиндель і обробляти ділянками. Для виготовлення серій маленьких деталей з прутка цей параметр критичний.
- Висока точність обробки - допуски 0,02-0,05 мм для свого класу. Це у 3-5 разів краще, ніж побутові китайські аналоги, і робить можливою виробництво взаємозамінних деталей.
Технічні характеристики
| Діапазон обертів | 300-3000 об/хв |
| Прохід шпинделя | 10,5 мм |
| Габарити | 530х250х150 мм |
| Напруга | 220 В |
| Вага | 10 кг |
| Клас | прецизійний настільний |
| Артикул | 24004 |
| Гарантія | 12 місяців |
Реальний сценарій: модельна майстерня
Розповім, як PD 230/Е живе у типового моделіста. Виготовлення локомотивів масштабу 1:43 - це сотні мікро-деталей: осі коліс, втулки, шківи, муфти. Заготовка - пруток латуні Ø8-10 мм. На один локомотив припадає 40-60 деталей з токарних робіт.
Один моделіст робить 4-6 деталей за годину: 5-10 хв на встановлення прутка, 8-12 хв на обробку (підрізання, нарізання діаметру, виготовлення фаски, відрізування), 2-3 хв на контроль штангенциркулем. Поверхня деталі виходить майже дзеркальна, без додаткового шліфування.
Витрата: 1 різець (стандартний прохідний для латуні) ходить 200-400 деталей. Для нержавійки - 50-100. Електродвигун 100 Вт у такому режимі не гріється, можна працювати 8-годинні зміни.
Найголовніше: повторюваність. Робите 30 однакових осей коліс - усі 30 виходять з допуском 0,03 мм один до одного. Це і відрізняє прецизійний верстат від «звичайного маленького токарного».
На що звернути увагу при покупці
Перевірте люфт у напрямних супорта. Підніміть супорт і покачайте - рух повинен бути плавним, без помітних зазорів. Люфт у напрямних - це втрата точності повторюваності. Якщо нова машина має люфт - повертайте.
Перевірте биття патрона. Затисніть еталон (циліндричну заготовку Ø8 мм) і прокрутіть. Биття не повинно перевищувати 0,02-0,03 мм. Якщо біє більше - це вже не прецизійна машина.
Чесно про мінуси: PD 230/Е - це вузький спеціаліст. Він НЕ робить деталей більше 30-40 мм у діаметрі. Він НЕ обробляє довгі вали (максимальна довжина між центрами ~200 мм). Він НЕ для серійного виробництва (по одній деталі за раз без автоматизації). Якщо ви робите вали 50-200 мм у діаметрі - це не ваш інструмент, шукайте Optimum TU-2506 або JET BD-3 на 750 Вт. Друге - ціна. Proxxon - це німецький бренд з відповідним цінником. У Україні - це переплата за бренд і логістику, але альтернатив у класі прецизійних настільників практично немає. Третє - комплектація мінімальна. Різці, патрон спеціальний, центри - все купляється окремо.
З цим товаром купують
Базовий комплект для повноцінного запуску у роботу:
- Набір токарних різців HSS 5х5 мм або 6х6 мм - стартовий комплект 5-7 штук
- Цангоутримувач Proxxon - для точної фіксації прутка
- Набір цанг ER11 від 1 до 7 мм - для прутків різних діаметрів
- Маслянка з машинною оливою - для змащування напрямних щотижня
- Штангенциркуль точний 0,02 мм - для контролю розмірів
- Мікрометр 0-25 мм точний 0,01 мм - для прецизійних замірів
FAQ - типові запитання покупців
Чи виправдана покупка для домашнього хобі?
Якщо у вас захоплення моделізмом (літаки, кораблі, авто, локомотиви) - так, повністю виправдана. Економія на куплених готових деталях окупиться за рік. Якщо хобі - токарна справа «як таке», на разові поробки - переплатите. Кращий варіант для останнього - старий радянський ТВ-4 за 5-10 тис. грн, який обробляє ширший діапазон деталей.
Чи можна нарізати різьблення?
Метричне різьблення M2-M8 - так, спеціальним різцем або плашкою. Дрібне різьблення M1-M1,6 - потрібен Proxxon з додатковим обладнанням (ділильна головка, поворотний пристрій). На стандартній комплектації PD 230/Е - резьблення вручну з плашкою або ручним метчиком. Для серійного нарізання різьби краще брати спеціалізовану модель.
Які матеріали обробляються?
Латунь, бронза, мідь, дюралюміній, м'яка сталь до 0,3% вуглецю, пластики (POM, фторопласт, текстоліт). Нержавійка 304 - на межі можливостей, потрібна низька швидкість і охолодження. Загартовану сталь і кераміку - не обробляє. Це машина для кольорових металів і м'яких сталей.
Чим відрізняється від PD 250/E?
PD 250/E має довшу станину (250 мм проти 230 мм), більший прохід шпинделя (12,5 мм) і потужніший двигун (140 Вт проти 100 Вт). Якщо плануєте обробляти трохи більші деталі - PD 250/E кращий вибір. Для типового моделізму різниця не критична, але доплати у 30-40% коштує.
Чи доступні запчастини в Україні?
Стандартні (підшипники, мотор-щітки) - так, є у дилерів Proxxon. Спеціальні (шпиндель у зборі, направляючі) - за замовленням 2-4 тижні з Німеччини. Аксесуари (цанги, патрони, центри) - широкий вибір як оригінальних, так і сумісних від різних виробників. Proxxon тримає стандарти сумісності з 70-х років, тож старий патрон підійде до нової моделі.
Підсумок майстра: Proxxon PD 230/Е - це інструмент для людей, які цінують точність і працюють з мікро-деталями. Купуйте, якщо ви моделіст, годинникар, ювелір, або робите прецизійні мехатронні компоненти. Не купуйте, якщо потрібен «звичайний токарний» для повсякденних робіт з валами 50+ мм. У ніші прецизійних настільних токарних Proxxon - це майже монополіст у Європі, з відповідним рівнем якості. Інвестиція на 15-20 років активного використання, яка не вимагає особливого обслуговування і не псується від часу.
Proxxon PD 230/E - настільний прецизійний токарний верстат німецького бренду, зовсім іншого класу, ніж важкі промислові верстати по металу. Це інструмент моделістів, годинникарів, майстрів дрібної точної роботи - точіння деталей для авіамоделей, ремонт годинникових механізмів, виготовлення мініатюрних валів і втулок з допусками в соті частки міліметра. "E" в назві означає електронне регулювання обертів, і саме цей вузол найчастіше приносять мені на діагностику. Розберу характеристики, як правильно налаштувати верстат для точної роботи, типові поломки і на які запчастини звертати увагу.
Технічні характеристики Proxxon PD 230/E
| Тип | прецизійний настільний токарний верстат для моделювання і точних робіт |
| Максимальний діаметр обробки над станиною | 230 мм |
| Потужність двигуна | орієнтовно 100-125 Вт, універсальний колекторний двигун |
| Регулювання обертів | електронне, безступеневе, з цифровим індикатором обертів |
| Діапазон обертів шпинделя | орієнтовно від 100 до 2000 об/хв, залежно від обраного механічного діапазону паса |
| Конус шпинделя | Морзе МТ1 (залежно від комплектації) |
| Конус пінолі задньої бабки | Морзе МТ1 |
| Патрон | невеликий трикулачковий або цанговий, під тонкі заготовки і деталі моделювання |
| Матеріал станини | литий метал підвищеної жорсткості для гобі-класу |
| Живлення | 220-230 В, універсальний колекторний двигун |
| Маса | орієнтовно 18-22 кг залежно від комплектації |
Налаштування для точної роботи
Перший запуск
Розпаковуючи новий верстат, перевіряю всі кріпильні гвинти станини і супорта на затяжку - при транспортуванні навіть якісна упаковка не гарантує, що вібрація не послабила якийсь із вузлів. Перед першим точінням запускаю верстат на кілька хвилин без заготовки на низьких, потім середніх обертах, слухаю на предмет сторонніх звуків чи вібрації в холостому ході - будь-який гул чи стукіт варто діагностувати одразу, поки верстат ще на гарантії, а не після кількох місяців експлуатації.
Калібрування електронного регулятора обертів
Перед відповідальною роботою перевіряю відповідність показів цифрового індикатора реальним обертам шпинделя - на універсальному колекторному двигуні з електронним керуванням з часом можлива невелика похибка регулятора, особливо після років експлуатації. Для точної роботи з дрібними деталями невелика розбіжність між заданими і реальними обертами може впливати на чистоту поверхні різу більше, ніж на важких промислових верстатах, де запас потужності просто "продавлює" будь-яку похибку.
Висота різця і центрування
На такому компактному верстаті навіть невелике відхилення висоти різця від центру шпинделя помітно сильніше, ніж на великому промисловому верстаті - геометрія деталей тут часто вимірюється в десятих і сотих частках міліметра. Виставляю висоту різця максимально точно, за потреби підкладаю тонкі металеві прокладки під різцетримач, а не орієнтуюсь на око.
Змащення
Напрямні станини, гвинт супорта і піноль задньої бабки змащую легким машинним маслом регулярно, невеликими порціями - на компактному верстаті надлишок мастила радше шкодить, притягуючи стружку і пил, ніж допомагає. Для змінних режимів обертів через пасову передачу перевіряю натяжку паса і чистоту шківів, забруднений чи заслизлий пас на низьких обертах електронного режиму особливо помітно "смикає" привід.
Робота на низьких обертах
Саме заради стабільної роботи на дуже низьких обертах і купують верстати з електронним регулюванням, а не механічною коробкою швидкостей - для точіння крихких матеріалів чи фінішного проходу тонкою стружкою потрібна плавна, без ривків подача обертання. Однак варто пам'ятати, що на мінімальних обертах момент двигуна теж мінімальний, тому на твердих матеріалах чи при більшій глибині різу двигун може "давитись" і втрачати оберти під навантаженням - в такому разі краще перейти на нижчий механічний діапазон паса, а не тільки крутити електронний регулятор в мінімум.
Робота з цангами і дрібними заготовками
Для моделювання часто зручніше цанговий затиск, ніж трикулачковий патрон - цанга дає менше биття на тонких заготовках і швидше змінюється під різний діаметр прутка. Набір цанг тримаю в чистоті, без стружки і мастила на посадкових поверхнях, бо навіть невелике забруднення цанги напряму впливає на точність центрування тонкої деталі, де похибка в соті частки міліметра вже помітна на готовому виробі.
Типові поломки
- Електронний регулятор обертів не реагує або оберти "стрибають" самі по собі - несправність плати керування двигуном, поширена проблема саме для верстатів з електронним регулюванням на базі універсального колекторного двигуна. Це найдорожчий вузол ремонту на цій моделі.
- Двигун втрачає потужність на низьких обертах - природна особливість колекторного двигуна з електронним керуванням, посилюється зношеними вугільними щітками. Перевіряю щітки в першу чергу перед підозрою на плату керування.
- Пас приводу прослизає, оберти "плавають" під навантаженням - ослаблений натяг паса або замаслений/заслизлий пас. Очищую шківи, перевіряю натяжний механізм.
- Вібрація на високих обертах - розбалансована заготовка, невірно затиснута в патроні, або знос підшипників шпинделя після тривалого використання на максимальних обертах.
- Цифровий індикатор обертів показує нуль або мигає - несправність датчика обертів (зазвичай оптичний чи індуктивний датчик на валу) або обрив проводки до індикатора, окрема від основного тракту керування двигуном несправність.
- Не тримається точний розмір деталі, розкид на однакових заготовках - люфт у супорті чи зношена гайка ходового гвинта, для верстата цього класу навіть мінімальний люфт помітно позначається на точності через невеликі базові розміри самої конструкції.
- Двигун не запускається взагалі, індикатор обертів не світиться - перевіряю запобіжник у вилці чи корпусі (якщо передбачений конструкцією), потім цілісність кабелю живлення, і тільки потім підозрюю плату регулятора.
- Двигун гарячий після короткого часу роботи навіть без великого навантаження - забиті пилом вентиляційні прорізи невеликого корпуса двигуна, компактний універсальний двигун охолоджується гірше за великий промисловий і чутливіший до забруднення.
Запчастини, на які варто звертати увагу
| Вугільні щітки універсального двигуна | витратна деталь, перевіряти регулярно, звіряти за маркуванням прямо на щітці |
| Плата електронного регулятора обертів | найдорожчий вузол, замовляти тільки під конкретну модель і ревізію верстата |
| Приводний пас (поліклиновий/круглого перетину, залежно від виконання) | звіряти профіль і довжину прямо зі старого паса |
| Патрон трикулачковий чи цанговий набір | звіряти посадковий розмір і тип кріплення на шпинделі |
| Датчик обертів шпинделя | окрема невелика деталь, не плутати з платою керування |
| Ходовий гвинт та гайка поперечного супорта | витратна пара при активній точній роботі, замовляти комплектом |
| Набір цанг під стандартний конус верстата | звіряти конус і діапазон затискних діаметрів з паспортом моделі |
Оскільки Proxxon - виробник преміального сегмента саме для моделювання і хобі, оригінальні запчастини і аксесуари під цю модель зазвичай доступні окремо через офіційну лінійку приладдя бренду, а не тільки як частина ремонтного набору. Це плюс для тих, хто хоче розширювати можливості верстата - докупити додаткові патрони, спеціальні різцетримачі чи набір цанг під конкретні задачі, не шукаючи невідомих аналогів на випадкових майданчиках.
Для кого цей верстат, а для кого ні
Якщо задача - точити побутові деталі з металу середнього розміру, ремонтувати техніку по господарству чи виготовляти запчастини для авто чи мотоцикла - цей верстат явно не про це, там потрібен повноцінний токарний верстат з більшою відстанню між центрами і потужнішим двигуном. Proxxon PD 230/E - інструмент для тонкої, точної роботи з невеликими деталями, де головна цінність не потужність, а керованість і точність на низьких обертах. Купувати його "про запас на майбутнє більше проектів" сенсу мало - це вузькоспеціалізований інструмент під конкретний тип задач.
З іншого боку, для свого сегменту - авіамоделізм, годинникова справа, ювелірна робота з металом, виготовлення дрібних деталей для електроніки чи хобі-проектів - альтернативи такого рівня точності і керованості в компактному форматі не так багато. Великий промисловий верстат для таких завдань буде і незручний за габаритами, і надлишково потужний, а от компактні хобі-верстати нижчого цінового сегменту часто не мають електронного регулювання обертів взагалі, тому програють у керованості саме на низьких обертах, де і виконується основна тонка робота.
Підсумок: Proxxon PD 230/E - точний інструмент для моделювання і дрібних робіт, де найважливіше стежити за станом електронного регулятора обертів і вугільних щіток, а не за грубою потужністю.
Proxxon PD 230/E - настільний прецизійний токарний верстат німецького бренду, зовсім іншого класу, ніж важкі промислові верстати по металу. Це інструмент моделістів, годинникарів, майстрів дрібної точної роботи - точіння деталей для авіамоделей, ремонт годинникових механізмів, виготовлення мініатюрних валів і втулок з допусками в соті частки міліметра. "E" в назві означає електронне регулювання обертів, і саме цей вузол найчастіше приносять мені на діагностику. Розберу характеристики, як правильно налаштувати верстат для точної роботи, типові поломки і на які запчастини звертати увагу.
Технічні характеристики Proxxon PD 230/E
| Тип | прецизійний настільний токарний верстат для моделювання і точних робіт |
| Максимальний діаметр обробки над станиною | 230 мм |
| Потужність двигуна | орієнтовно 100-125 Вт, універсальний колекторний двигун |
| Регулювання обертів | електронне, безступеневе, з цифровим індикатором обертів |
| Діапазон обертів шпинделя | орієнтовно від 100 до 2000 об/хв, залежно від обраного механічного діапазону паса |
| Конус шпинделя | Морзе МТ1 (залежно від комплектації) |
| Конус пінолі задньої бабки | Морзе МТ1 |
| Патрон | невеликий трикулачковий або цанговий, під тонкі заготовки і деталі моделювання |
| Матеріал станини | литий метал підвищеної жорсткості для гобі-класу |
| Живлення | 220-230 В, універсальний колекторний двигун |
| Маса | орієнтовно 18-22 кг залежно від комплектації |
Налаштування для точної роботи
Перший запуск
Розпаковуючи новий верстат, перевіряю всі кріпильні гвинти станини і супорта на затяжку - при транспортуванні навіть якісна упаковка не гарантує, що вібрація не послабила якийсь із вузлів. Перед першим точінням запускаю верстат на кілька хвилин без заготовки на низьких, потім середніх обертах, слухаю на предмет сторонніх звуків чи вібрації в холостому ході - будь-який гул чи стукіт варто діагностувати одразу, поки верстат ще на гарантії, а не після кількох місяців експлуатації.
Калібрування електронного регулятора обертів
Перед відповідальною роботою перевіряю відповідність показів цифрового індикатора реальним обертам шпинделя - на універсальному колекторному двигуні з електронним керуванням з часом можлива невелика похибка регулятора, особливо після років експлуатації. Для точної роботи з дрібними деталями невелика розбіжність між заданими і реальними обертами може впливати на чистоту поверхні різу більше, ніж на важких промислових верстатах, де запас потужності просто "продавлює" будь-яку похибку.
Висота різця і центрування
На такому компактному верстаті навіть невелике відхилення висоти різця від центру шпинделя помітно сильніше, ніж на великому промисловому верстаті - геометрія деталей тут часто вимірюється в десятих і сотих частках міліметра. Виставляю висоту різця максимально точно, за потреби підкладаю тонкі металеві прокладки під різцетримач, а не орієнтуюсь на око.
Змащення
Напрямні станини, гвинт супорта і піноль задньої бабки змащую легким машинним маслом регулярно, невеликими порціями - на компактному верстаті надлишок мастила радше шкодить, притягуючи стружку і пил, ніж допомагає. Для змінних режимів обертів через пасову передачу перевіряю натяжку паса і чистоту шківів, забруднений чи заслизлий пас на низьких обертах електронного режиму особливо помітно "смикає" привід.
Робота на низьких обертах
Саме заради стабільної роботи на дуже низьких обертах і купують верстати з електронним регулюванням, а не механічною коробкою швидкостей - для точіння крихких матеріалів чи фінішного проходу тонкою стружкою потрібна плавна, без ривків подача обертання. Однак варто пам'ятати, що на мінімальних обертах момент двигуна теж мінімальний, тому на твердих матеріалах чи при більшій глибині різу двигун може "давитись" і втрачати оберти під навантаженням - в такому разі краще перейти на нижчий механічний діапазон паса, а не тільки крутити електронний регулятор в мінімум.
Робота з цангами і дрібними заготовками
Для моделювання часто зручніше цанговий затиск, ніж трикулачковий патрон - цанга дає менше биття на тонких заготовках і швидше змінюється під різний діаметр прутка. Набір цанг тримаю в чистоті, без стружки і мастила на посадкових поверхнях, бо навіть невелике забруднення цанги напряму впливає на точність центрування тонкої деталі, де похибка в соті частки міліметра вже помітна на готовому виробі.
Типові поломки
- Електронний регулятор обертів не реагує або оберти "стрибають" самі по собі - несправність плати керування двигуном, поширена проблема саме для верстатів з електронним регулюванням на базі універсального колекторного двигуна. Це найдорожчий вузол ремонту на цій моделі.
- Двигун втрачає потужність на низьких обертах - природна особливість колекторного двигуна з електронним керуванням, посилюється зношеними вугільними щітками. Перевіряю щітки в першу чергу перед підозрою на плату керування.
- Пас приводу прослизає, оберти "плавають" під навантаженням - ослаблений натяг паса або замаслений/заслизлий пас. Очищую шківи, перевіряю натяжний механізм.
- Вібрація на високих обертах - розбалансована заготовка, невірно затиснута в патроні, або знос підшипників шпинделя після тривалого використання на максимальних обертах.
- Цифровий індикатор обертів показує нуль або мигає - несправність датчика обертів (зазвичай оптичний чи індуктивний датчик на валу) або обрив проводки до індикатора, окрема від основного тракту керування двигуном несправність.
- Не тримається точний розмір деталі, розкид на однакових заготовках - люфт у супорті чи зношена гайка ходового гвинта, для верстата цього класу навіть мінімальний люфт помітно позначається на точності через невеликі базові розміри самої конструкції.
- Двигун не запускається взагалі, індикатор обертів не світиться - перевіряю запобіжник у вилці чи корпусі (якщо передбачений конструкцією), потім цілісність кабелю живлення, і тільки потім підозрюю плату регулятора.
- Двигун гарячий після короткого часу роботи навіть без великого навантаження - забиті пилом вентиляційні прорізи невеликого корпуса двигуна, компактний універсальний двигун охолоджується гірше за великий промисловий і чутливіший до забруднення.
Запчастини, на які варто звертати увагу
| Вугільні щітки універсального двигуна | витратна деталь, перевіряти регулярно, звіряти за маркуванням прямо на щітці |
| Плата електронного регулятора обертів | найдорожчий вузол, замовляти тільки під конкретну модель і ревізію верстата |
| Приводний пас (поліклиновий/круглого перетину, залежно від виконання) | звіряти профіль і довжину прямо зі старого паса |
| Патрон трикулачковий чи цанговий набір | звіряти посадковий розмір і тип кріплення на шпинделі |
| Датчик обертів шпинделя | окрема невелика деталь, не плутати з платою керування |
| Ходовий гвинт та гайка поперечного супорта | витратна пара при активній точній роботі, замовляти комплектом |
| Набір цанг під стандартний конус верстата | звіряти конус і діапазон затискних діаметрів з паспортом моделі |
Оскільки Proxxon - виробник преміального сегмента саме для моделювання і хобі, оригінальні запчастини і аксесуари під цю модель зазвичай доступні окремо через офіційну лінійку приладдя бренду, а не тільки як частина ремонтного набору. Це плюс для тих, хто хоче розширювати можливості верстата - докупити додаткові патрони, спеціальні різцетримачі чи набір цанг під конкретні задачі, не шукаючи невідомих аналогів на випадкових майданчиках.
Для кого цей верстат, а для кого ні
Якщо задача - точити побутові деталі з металу середнього розміру, ремонтувати техніку по господарству чи виготовляти запчастини для авто чи мотоцикла - цей верстат явно не про це, там потрібен повноцінний токарний верстат з більшою відстанню між центрами і потужнішим двигуном. Proxxon PD 230/E - інструмент для тонкої, точної роботи з невеликими деталями, де головна цінність не потужність, а керованість і точність на низьких обертах. Купувати його "про запас на майбутнє більше проектів" сенсу мало - це вузькоспеціалізований інструмент під конкретний тип задач.
З іншого боку, для свого сегменту - авіамоделізм, годинникова справа, ювелірна робота з металом, виготовлення дрібних деталей для електроніки чи хобі-проектів - альтернативи такого рівня точності і керованості в компактному форматі не так багато. Великий промисловий верстат для таких завдань буде і незручний за габаритами, і надлишково потужний, а от компактні хобі-верстати нижчого цінового сегменту часто не мають електронного регулювання обертів взагалі, тому програють у керованості саме на низьких обертах, де і виконується основна тонка робота.
Підсумок: Proxxon PD 230/E - точний інструмент для моделювання і дрібних робіт, де найважливіше стежити за станом електронного регулятора обертів і вугільних щіток, а не за грубою потужністю.
Proxxon PD 230/E - настільний прецизійний токарний верстат німецького бренду, зовсім іншого класу, ніж важкі промислові верстати по металу. Це інструмент моделістів, годинникарів, майстрів дрібної точної роботи - точіння деталей для авіамоделей, ремонт годинникових механізмів, виготовлення мініатюрних валів і втулок з допусками в соті частки міліметра. "E" в назві означає електронне регулювання обертів, і саме цей вузол найчастіше приносять мені на діагностику. Розберу характеристики, як правильно налаштувати верстат для точної роботи, типові поломки і на які запчастини звертати увагу.
Технічні характеристики Proxxon PD 230/E
| Тип | прецизійний настільний токарний верстат для моделювання і точних робіт |
| Максимальний діаметр обробки над станиною | 230 мм |
| Потужність двигуна | орієнтовно 100-125 Вт, універсальний колекторний двигун |
| Регулювання обертів | електронне, безступеневе, з цифровим індикатором обертів |
| Діапазон обертів шпинделя | орієнтовно від 100 до 2000 об/хв, залежно від обраного механічного діапазону паса |
| Конус шпинделя | Морзе МТ1 (залежно від комплектації) |
| Конус пінолі задньої бабки | Морзе МТ1 |
| Патрон | невеликий трикулачковий або цанговий, під тонкі заготовки і деталі моделювання |
| Матеріал станини | литий метал підвищеної жорсткості для гобі-класу |
| Живлення | 220-230 В, універсальний колекторний двигун |
| Маса | орієнтовно 18-22 кг залежно від комплектації |
Налаштування для точної роботи
Перший запуск
Розпаковуючи новий верстат, перевіряю всі кріпильні гвинти станини і супорта на затяжку - при транспортуванні навіть якісна упаковка не гарантує, що вібрація не послабила якийсь із вузлів. Перед першим точінням запускаю верстат на кілька хвилин без заготовки на низьких, потім середніх обертах, слухаю на предмет сторонніх звуків чи вібрації в холостому ході - будь-який гул чи стукіт варто діагностувати одразу, поки верстат ще на гарантії, а не після кількох місяців експлуатації.
Калібрування електронного регулятора обертів
Перед відповідальною роботою перевіряю відповідність показів цифрового індикатора реальним обертам шпинделя - на універсальному колекторному двигуні з електронним керуванням з часом можлива невелика похибка регулятора, особливо після років експлуатації. Для точної роботи з дрібними деталями невелика розбіжність між заданими і реальними обертами може впливати на чистоту поверхні різу більше, ніж на важких промислових верстатах, де запас потужності просто "продавлює" будь-яку похибку.
Висота різця і центрування
На такому компактному верстаті навіть невелике відхилення висоти різця від центру шпинделя помітно сильніше, ніж на великому промисловому верстаті - геометрія деталей тут часто вимірюється в десятих і сотих частках міліметра. Виставляю висоту різця максимально точно, за потреби підкладаю тонкі металеві прокладки під різцетримач, а не орієнтуюсь на око.
Змащення
Напрямні станини, гвинт супорта і піноль задньої бабки змащую легким машинним маслом регулярно, невеликими порціями - на компактному верстаті надлишок мастила радше шкодить, притягуючи стружку і пил, ніж допомагає. Для змінних режимів обертів через пасову передачу перевіряю натяжку паса і чистоту шківів, забруднений чи заслизлий пас на низьких обертах електронного режиму особливо помітно "смикає" привід.
Робота на низьких обертах
Саме заради стабільної роботи на дуже низьких обертах і купують верстати з електронним регулюванням, а не механічною коробкою швидкостей - для точіння крихких матеріалів чи фінішного проходу тонкою стружкою потрібна плавна, без ривків подача обертання. Однак варто пам'ятати, що на мінімальних обертах момент двигуна теж мінімальний, тому на твердих матеріалах чи при більшій глибині різу двигун може "давитись" і втрачати оберти під навантаженням - в такому разі краще перейти на нижчий механічний діапазон паса, а не тільки крутити електронний регулятор в мінімум.
Робота з цангами і дрібними заготовками
Для моделювання часто зручніше цанговий затиск, ніж трикулачковий патрон - цанга дає менше биття на тонких заготовках і швидше змінюється під різний діаметр прутка. Набір цанг тримаю в чистоті, без стружки і мастила на посадкових поверхнях, бо навіть невелике забруднення цанги напряму впливає на точність центрування тонкої деталі, де похибка в соті частки міліметра вже помітна на готовому виробі.
Типові поломки
- Електронний регулятор обертів не реагує або оберти "стрибають" самі по собі - несправність плати керування двигуном, поширена проблема саме для верстатів з електронним регулюванням на базі універсального колекторного двигуна. Це найдорожчий вузол ремонту на цій моделі.
- Двигун втрачає потужність на низьких обертах - природна особливість колекторного двигуна з електронним керуванням, посилюється зношеними вугільними щітками. Перевіряю щітки в першу чергу перед підозрою на плату керування.
- Пас приводу прослизає, оберти "плавають" під навантаженням - ослаблений натяг паса або замаслений/заслизлий пас. Очищую шківи, перевіряю натяжний механізм.
- Вібрація на високих обертах - розбалансована заготовка, невірно затиснута в патроні, або знос підшипників шпинделя після тривалого використання на максимальних обертах.
- Цифровий індикатор обертів показує нуль або мигає - несправність датчика обертів (зазвичай оптичний чи індуктивний датчик на валу) або обрив проводки до індикатора, окрема від основного тракту керування двигуном несправність.
- Не тримається точний розмір деталі, розкид на однакових заготовках - люфт у супорті чи зношена гайка ходового гвинта, для верстата цього класу навіть мінімальний люфт помітно позначається на точності через невеликі базові розміри самої конструкції.
- Двигун не запускається взагалі, індикатор обертів не світиться - перевіряю запобіжник у вилці чи корпусі (якщо передбачений конструкцією), потім цілісність кабелю живлення, і тільки потім підозрюю плату регулятора.
- Двигун гарячий після короткого часу роботи навіть без великого навантаження - забиті пилом вентиляційні прорізи невеликого корпуса двигуна, компактний універсальний двигун охолоджується гірше за великий промисловий і чутливіший до забруднення.
Запчастини, на які варто звертати увагу
| Вугільні щітки універсального двигуна | витратна деталь, перевіряти регулярно, звіряти за маркуванням прямо на щітці |
| Плата електронного регулятора обертів | найдорожчий вузол, замовляти тільки під конкретну модель і ревізію верстата |
| Приводний пас (поліклиновий/круглого перетину, залежно від виконання) | звіряти профіль і довжину прямо зі старого паса |
| Патрон трикулачковий чи цанговий набір | звіряти посадковий розмір і тип кріплення на шпинделі |
| Датчик обертів шпинделя | окрема невелика деталь, не плутати з платою керування |
| Ходовий гвинт та гайка поперечного супорта | витратна пара при активній точній роботі, замовляти комплектом |
| Набір цанг під стандартний конус верстата | звіряти конус і діапазон затискних діаметрів з паспортом моделі |
Оскільки Proxxon - виробник преміального сегмента саме для моделювання і хобі, оригінальні запчастини і аксесуари під цю модель зазвичай доступні окремо через офіційну лінійку приладдя бренду, а не тільки як частина ремонтного набору. Це плюс для тих, хто хоче розширювати можливості верстата - докупити додаткові патрони, спеціальні різцетримачі чи набір цанг під конкретні задачі, не шукаючи невідомих аналогів на випадкових майданчиках.
Для кого цей верстат, а для кого ні
Якщо задача - точити побутові деталі з металу середнього розміру, ремонтувати техніку по господарству чи виготовляти запчастини для авто чи мотоцикла - цей верстат явно не про це, там потрібен повноцінний токарний верстат з більшою відстанню між центрами і потужнішим двигуном. Proxxon PD 230/E - інструмент для тонкої, точної роботи з невеликими деталями, де головна цінність не потужність, а керованість і точність на низьких обертах. Купувати його "п
Смотреть полное Опис
Характеристики
Полное описание
Токарний верстат Proxxon PD 230/Е
За 15 років роботи з токарною справою я бачив весь діапазон верстатів: від радянських ТВ-4 у шкільних майстернях до прецизійних Schaublin 102 в годинникових цехах. Proxxon PD 230/Е - це мікро-верстат з німецької інженерної школи, заточений під ювелірну роботу. Це не «маленький токарний», це окрема категорія прецизійних настільників для людей, які роблять мікро-деталі з допусками 0,05 мм. Моделістам, годинникарям, ювелірам, мехатронікам. Для звичайної токарної роботи з валами 30-50 мм це не підходить - є інша лінійка.
Чому PD 230/Е - це не просто маленький токарний
- Діапазон обертів 300-3000 об/хв з плавним регулюванням - це ключова перевага. Можна вибирати ідеальний режим під матеріал: бронза на низьких, латунь на середніх, пластик на високих. На радянських ТВ-4 чи китайських аналогах оберти ступінчасті через ремінь, точного підбору немає.
- Габарити 530х250х150 мм - ставиться на робочий стіл, не потребує окремого верстака. Можна тримати у домашній майстерні, у моделістській, у годинниковому ательє. Не потребує особливого простору.
- 10 кг ваги - переноситься у руках. Якщо є потреба перенести з одного робочого місця на інше - простий перенос без вантажника або візка.
- Прохід шпинделя 10,5 мм - це означає, що довгий пруток можна вставити через шпиндель і обробляти ділянками. Для виготовлення серій маленьких деталей з прутка цей параметр критичний.
- Висока точність обробки - допуски 0,02-0,05 мм для свого класу. Це у 3-5 разів краще, ніж побутові китайські аналоги, і робить можливою виробництво взаємозамінних деталей.
Технічні характеристики
| Діапазон обертів | 300-3000 об/хв |
| Прохід шпинделя | 10,5 мм |
| Габарити | 530х250х150 мм |
| Напруга | 220 В |
| Вага | 10 кг |
| Клас | прецизійний настільний |
| Артикул | 24004 |
| Гарантія | 12 місяців |
Реальний сценарій: модельна майстерня
Розповім, як PD 230/Е живе у типового моделіста. Виготовлення локомотивів масштабу 1:43 - це сотні мікро-деталей: осі коліс, втулки, шківи, муфти. Заготовка - пруток латуні Ø8-10 мм. На один локомотив припадає 40-60 деталей з токарних робіт.
Один моделіст робить 4-6 деталей за годину: 5-10 хв на встановлення прутка, 8-12 хв на обробку (підрізання, нарізання діаметру, виготовлення фаски, відрізування), 2-3 хв на контроль штангенциркулем. Поверхня деталі виходить майже дзеркальна, без додаткового шліфування.
Витрата: 1 різець (стандартний прохідний для латуні) ходить 200-400 деталей. Для нержавійки - 50-100. Електродвигун 100 Вт у такому режимі не гріється, можна працювати 8-годинні зміни.
Найголовніше: повторюваність. Робите 30 однакових осей коліс - усі 30 виходять з допуском 0,03 мм один до одного. Це і відрізняє прецизійний верстат від «звичайного маленького токарного».
На що звернути увагу при покупці
Перевірте люфт у напрямних супорта. Підніміть супорт і покачайте - рух повинен бути плавним, без помітних зазорів. Люфт у напрямних - це втрата точності повторюваності. Якщо нова машина має люфт - повертайте.
Перевірте биття патрона. Затисніть еталон (циліндричну заготовку Ø8 мм) і прокрутіть. Биття не повинно перевищувати 0,02-0,03 мм. Якщо біє більше - це вже не прецизійна машина.
Чесно про мінуси: PD 230/Е - це вузький спеціаліст. Він НЕ робить деталей більше 30-40 мм у діаметрі. Він НЕ обробляє довгі вали (максимальна довжина між центрами ~200 мм). Він НЕ для серійного виробництва (по одній деталі за раз без автоматизації). Якщо ви робите вали 50-200 мм у діаметрі - це не ваш інструмент, шукайте Optimum TU-2506 або JET BD-3 на 750 Вт. Друге - ціна. Proxxon - це німецький бренд з відповідним цінником. У Україні - це переплата за бренд і логістику, але альтернатив у класі прецизійних настільників практично немає. Третє - комплектація мінімальна. Різці, патрон спеціальний, центри - все купляється окремо.
З цим товаром купують
Базовий комплект для повноцінного запуску у роботу:
- Набір токарних різців HSS 5х5 мм або 6х6 мм - стартовий комплект 5-7 штук
- Цангоутримувач Proxxon - для точної фіксації прутка
- Набір цанг ER11 від 1 до 7 мм - для прутків різних діаметрів
- Маслянка з машинною оливою - для змащування напрямних щотижня
- Штангенциркуль точний 0,02 мм - для контролю розмірів
- Мікрометр 0-25 мм точний 0,01 мм - для прецизійних замірів
FAQ - типові запитання покупців
Чи виправдана покупка для домашнього хобі?
Якщо у вас захоплення моделізмом (літаки, кораблі, авто, локомотиви) - так, повністю виправдана. Економія на куплених готових деталях окупиться за рік. Якщо хобі - токарна справа «як таке», на разові поробки - переплатите. Кращий варіант для останнього - старий радянський ТВ-4 за 5-10 тис. грн, який обробляє ширший діапазон деталей.
Чи можна нарізати різьблення?
Метричне різьблення M2-M8 - так, спеціальним різцем або плашкою. Дрібне різьблення M1-M1,6 - потрібен Proxxon з додатковим обладнанням (ділильна головка, поворотний пристрій). На стандартній комплектації PD 230/Е - резьблення вручну з плашкою або ручним метчиком. Для серійного нарізання різьби краще брати спеціалізовану модель.
Які матеріали обробляються?
Латунь, бронза, мідь, дюралюміній, м'яка сталь до 0,3% вуглецю, пластики (POM, фторопласт, текстоліт). Нержавійка 304 - на межі можливостей, потрібна низька швидкість і охолодження. Загартовану сталь і кераміку - не обробляє. Це машина для кольорових металів і м'яких сталей.
Чим відрізняється від PD 250/E?
PD 250/E має довшу станину (250 мм проти 230 мм), більший прохід шпинделя (12,5 мм) і потужніший двигун (140 Вт проти 100 Вт). Якщо плануєте обробляти трохи більші деталі - PD 250/E кращий вибір. Для типового моделізму різниця не критична, але доплати у 30-40% коштує.
Чи доступні запчастини в Україні?
Стандартні (підшипники, мотор-щітки) - так, є у дилерів Proxxon. Спеціальні (шпиндель у зборі, направляючі) - за замовленням 2-4 тижні з Німеччини. Аксесуари (цанги, патрони, центри) - широкий вибір як оригінальних, так і сумісних від різних виробників. Proxxon тримає стандарти сумісності з 70-х років, тож старий патрон підійде до нової моделі.
Підсумок майстра: Proxxon PD 230/Е - це інструмент для людей, які цінують точність і працюють з мікро-деталями. Купуйте, якщо ви моделіст, годинникар, ювелір, або робите прецизійні мехатронні компоненти. Не купуйте, якщо потрібен «звичайний токарний» для повсякденних робіт з валами 50+ мм. У ніші прецизійних настільних токарних Proxxon - це майже монополіст у Європі, з відповідним рівнем якості. Інвестиція на 15-20 років активного використання, яка не вимагає особливого обслуговування і не псується від часу.
Proxxon PD 230/E - настільний прецизійний токарний верстат німецького бренду, зовсім іншого класу, ніж важкі промислові верстати по металу. Це інструмент моделістів, годинникарів, майстрів дрібної точної роботи - точіння деталей для авіамоделей, ремонт годинникових механізмів, виготовлення мініатюрних валів і втулок з допусками в соті частки міліметра. "E" в назві означає електронне регулювання обертів, і саме цей вузол найчастіше приносять мені на діагностику. Розберу характеристики, як правильно налаштувати верстат для точної роботи, типові поломки і на які запчастини звертати увагу.
Технічні характеристики Proxxon PD 230/E
| Тип | прецизійний настільний токарний верстат для моделювання і точних робіт |
| Максимальний діаметр обробки над станиною | 230 мм |
| Потужність двигуна | орієнтовно 100-125 Вт, універсальний колекторний двигун |
| Регулювання обертів | електронне, безступеневе, з цифровим індикатором обертів |
| Діапазон обертів шпинделя | орієнтовно від 100 до 2000 об/хв, залежно від обраного механічного діапазону паса |
| Конус шпинделя | Морзе МТ1 (залежно від комплектації) |
| Конус пінолі задньої бабки | Морзе МТ1 |
| Патрон | невеликий трикулачковий або цанговий, під тонкі заготовки і деталі моделювання |
| Матеріал станини | литий метал підвищеної жорсткості для гобі-класу |
| Живлення | 220-230 В, універсальний колекторний двигун |
| Маса | орієнтовно 18-22 кг залежно від комплектації |
Налаштування для точної роботи
Перший запуск
Розпаковуючи новий верстат, перевіряю всі кріпильні гвинти станини і супорта на затяжку - при транспортуванні навіть якісна упаковка не гарантує, що вібрація не послабила якийсь із вузлів. Перед першим точінням запускаю верстат на кілька хвилин без заготовки на низьких, потім середніх обертах, слухаю на предмет сторонніх звуків чи вібрації в холостому ході - будь-який гул чи стукіт варто діагностувати одразу, поки верстат ще на гарантії, а не після кількох місяців експлуатації.
Калібрування електронного регулятора обертів
Перед відповідальною роботою перевіряю відповідність показів цифрового індикатора реальним обертам шпинделя - на універсальному колекторному двигуні з електронним керуванням з часом можлива невелика похибка регулятора, особливо після років експлуатації. Для точної роботи з дрібними деталями невелика розбіжність між заданими і реальними обертами може впливати на чистоту поверхні різу більше, ніж на важких промислових верстатах, де запас потужності просто "продавлює" будь-яку похибку.
Висота різця і центрування
На такому компактному верстаті навіть невелике відхилення висоти різця від центру шпинделя помітно сильніше, ніж на великому промисловому верстаті - геометрія деталей тут часто вимірюється в десятих і сотих частках міліметра. Виставляю висоту різця максимально точно, за потреби підкладаю тонкі металеві прокладки під різцетримач, а не орієнтуюсь на око.
Змащення
Напрямні станини, гвинт супорта і піноль задньої бабки змащую легким машинним маслом регулярно, невеликими порціями - на компактному верстаті надлишок мастила радше шкодить, притягуючи стружку і пил, ніж допомагає. Для змінних режимів обертів через пасову передачу перевіряю натяжку паса і чистоту шківів, забруднений чи заслизлий пас на низьких обертах електронного режиму особливо помітно "смикає" привід.
Робота на низьких обертах
Саме заради стабільної роботи на дуже низьких обертах і купують верстати з електронним регулюванням, а не механічною коробкою швидкостей - для точіння крихких матеріалів чи фінішного проходу тонкою стружкою потрібна плавна, без ривків подача обертання. Однак варто пам'ятати, що на мінімальних обертах момент двигуна теж мінімальний, тому на твердих матеріалах чи при більшій глибині різу двигун може "давитись" і втрачати оберти під навантаженням - в такому разі краще перейти на нижчий механічний діапазон паса, а не тільки крутити електронний регулятор в мінімум.
Робота з цангами і дрібними заготовками
Для моделювання часто зручніше цанговий затиск, ніж трикулачковий патрон - цанга дає менше биття на тонких заготовках і швидше змінюється під різний діаметр прутка. Набір цанг тримаю в чистоті, без стружки і мастила на посадкових поверхнях, бо навіть невелике забруднення цанги напряму впливає на точність центрування тонкої деталі, де похибка в соті частки міліметра вже помітна на готовому виробі.
Типові поломки
- Електронний регулятор обертів не реагує або оберти "стрибають" самі по собі - несправність плати керування двигуном, поширена проблема саме для верстатів з електронним регулюванням на базі універсального колекторного двигуна. Це найдорожчий вузол ремонту на цій моделі.
- Двигун втрачає потужність на низьких обертах - природна особливість колекторного двигуна з електронним керуванням, посилюється зношеними вугільними щітками. Перевіряю щітки в першу чергу перед підозрою на плату керування.
- Пас приводу прослизає, оберти "плавають" під навантаженням - ослаблений натяг паса або замаслений/заслизлий пас. Очищую шківи, перевіряю натяжний механізм.
- Вібрація на високих обертах - розбалансована заготовка, невірно затиснута в патроні, або знос підшипників шпинделя після тривалого використання на максимальних обертах.
- Цифровий індикатор обертів показує нуль або мигає - несправність датчика обертів (зазвичай оптичний чи індуктивний датчик на валу) або обрив проводки до індикатора, окрема від основного тракту керування двигуном несправність.
- Не тримається точний розмір деталі, розкид на однакових заготовках - люфт у супорті чи зношена гайка ходового гвинта, для верстата цього класу навіть мінімальний люфт помітно позначається на точності через невеликі базові розміри самої конструкції.
- Двигун не запускається взагалі, індикатор обертів не світиться - перевіряю запобіжник у вилці чи корпусі (якщо передбачений конструкцією), потім цілісність кабелю живлення, і тільки потім підозрюю плату регулятора.
- Двигун гарячий після короткого часу роботи навіть без великого навантаження - забиті пилом вентиляційні прорізи невеликого корпуса двигуна, компактний універсальний двигун охолоджується гірше за великий промисловий і чутливіший до забруднення.
Запчастини, на які варто звертати увагу
| Вугільні щітки універсального двигуна | витратна деталь, перевіряти регулярно, звіряти за маркуванням прямо на щітці |
| Плата електронного регулятора обертів | найдорожчий вузол, замовляти тільки під конкретну модель і ревізію верстата |
| Приводний пас (поліклиновий/круглого перетину, залежно від виконання) | звіряти профіль і довжину прямо зі старого паса |
| Патрон трикулачковий чи цанговий набір | звіряти посадковий розмір і тип кріплення на шпинделі |
| Датчик обертів шпинделя | окрема невелика деталь, не плутати з платою керування |
| Ходовий гвинт та гайка поперечного супорта | витратна пара при активній точній роботі, замовляти комплектом |
| Набір цанг під стандартний конус верстата | звіряти конус і діапазон затискних діаметрів з паспортом моделі |
Оскільки Proxxon - виробник преміального сегмента саме для моделювання і хобі, оригінальні запчастини і аксесуари під цю модель зазвичай доступні окремо через офіційну лінійку приладдя бренду, а не тільки як частина ремонтного набору. Це плюс для тих, хто хоче розширювати можливості верстата - докупити додаткові патрони, спеціальні різцетримачі чи набір цанг під конкретні задачі, не шукаючи невідомих аналогів на випадкових майданчиках.
Для кого цей верстат, а для кого ні
Якщо задача - точити побутові деталі з металу середнього розміру, ремонтувати техніку по господарству чи виготовляти запчастини для авто чи мотоцикла - цей верстат явно не про це, там потрібен повноцінний токарний верстат з більшою відстанню між центрами і потужнішим двигуном. Proxxon PD 230/E - інструмент для тонкої, точної роботи з невеликими деталями, де головна цінність не потужність, а керованість і точність на низьких обертах. Купувати його "про запас на майбутнє більше проектів" сенсу мало - це вузькоспеціалізований інструмент під конкретний тип задач.
З іншого боку, для свого сегменту - авіамоделізм, годинникова справа, ювелірна робота з металом, виготовлення дрібних деталей для електроніки чи хобі-проектів - альтернативи такого рівня точності і керованості в компактному форматі не так багато. Великий промисловий верстат для таких завдань буде і незручний за габаритами, і надлишково потужний, а от компактні хобі-верстати нижчого цінового сегменту часто не мають електронного регулювання обертів взагалі, тому програють у керованості саме на низьких обертах, де і виконується основна тонка робота.
Підсумок: Proxxon PD 230/E - точний інструмент для моделювання і дрібних робіт, де найважливіше стежити за станом електронного регулятора обертів і вугільних щіток, а не за грубою потужністю.
Proxxon PD 230/E - настільний прецизійний токарний верстат німецького бренду, зовсім іншого класу, ніж важкі промислові верстати по металу. Це інструмент моделістів, годинникарів, майстрів дрібної точної роботи - точіння деталей для авіамоделей, ремонт годинникових механізмів, виготовлення мініатюрних валів і втулок з допусками в соті частки міліметра. "E" в назві означає електронне регулювання обертів, і саме цей вузол найчастіше приносять мені на діагностику. Розберу характеристики, як правильно налаштувати верстат для точної роботи, типові поломки і на які запчастини звертати увагу.
Технічні характеристики Proxxon PD 230/E
| Тип | прецизійний настільний токарний верстат для моделювання і точних робіт |
| Максимальний діаметр обробки над станиною | 230 мм |
| Потужність двигуна | орієнтовно 100-125 Вт, універсальний колекторний двигун |
| Регулювання обертів | електронне, безступеневе, з цифровим індикатором обертів |
| Діапазон обертів шпинделя | орієнтовно від 100 до 2000 об/хв, залежно від обраного механічного діапазону паса |
| Конус шпинделя | Морзе МТ1 (залежно від комплектації) |
| Конус пінолі задньої бабки | Морзе МТ1 |
| Патрон | невеликий трикулачковий або цанговий, під тонкі заготовки і деталі моделювання |
| Матеріал станини | литий метал підвищеної жорсткості для гобі-класу |
| Живлення | 220-230 В, універсальний колекторний двигун |
| Маса | орієнтовно 18-22 кг залежно від комплектації |
Налаштування для точної роботи
Перший запуск
Розпаковуючи новий верстат, перевіряю всі кріпильні гвинти станини і супорта на затяжку - при транспортуванні навіть якісна упаковка не гарантує, що вібрація не послабила якийсь із вузлів. Перед першим точінням запускаю верстат на кілька хвилин без заготовки на низьких, потім середніх обертах, слухаю на предмет сторонніх звуків чи вібрації в холостому ході - будь-який гул чи стукіт варто діагностувати одразу, поки верстат ще на гарантії, а не після кількох місяців експлуатації.
Калібрування електронного регулятора обертів
Перед відповідальною роботою перевіряю відповідність показів цифрового індикатора реальним обертам шпинделя - на універсальному колекторному двигуні з електронним керуванням з часом можлива невелика похибка регулятора, особливо після років експлуатації. Для точної роботи з дрібними деталями невелика розбіжність між заданими і реальними обертами може впливати на чистоту поверхні різу більше, ніж на важких промислових верстатах, де запас потужності просто "продавлює" будь-яку похибку.
Висота різця і центрування
На такому компактному верстаті навіть невелике відхилення висоти різця від центру шпинделя помітно сильніше, ніж на великому промисловому верстаті - геометрія деталей тут часто вимірюється в десятих і сотих частках міліметра. Виставляю висоту різця максимально точно, за потреби підкладаю тонкі металеві прокладки під різцетримач, а не орієнтуюсь на око.
Змащення
Напрямні станини, гвинт супорта і піноль задньої бабки змащую легким машинним маслом регулярно, невеликими порціями - на компактному верстаті надлишок мастила радше шкодить, притягуючи стружку і пил, ніж допомагає. Для змінних режимів обертів через пасову передачу перевіряю натяжку паса і чистоту шківів, забруднений чи заслизлий пас на низьких обертах електронного режиму особливо помітно "смикає" привід.
Робота на низьких обертах
Саме заради стабільної роботи на дуже низьких обертах і купують верстати з електронним регулюванням, а не механічною коробкою швидкостей - для точіння крихких матеріалів чи фінішного проходу тонкою стружкою потрібна плавна, без ривків подача обертання. Однак варто пам'ятати, що на мінімальних обертах момент двигуна теж мінімальний, тому на твердих матеріалах чи при більшій глибині різу двигун може "давитись" і втрачати оберти під навантаженням - в такому разі краще перейти на нижчий механічний діапазон паса, а не тільки крутити електронний регулятор в мінімум.
Робота з цангами і дрібними заготовками
Для моделювання часто зручніше цанговий затиск, ніж трикулачковий патрон - цанга дає менше биття на тонких заготовках і швидше змінюється під різний діаметр прутка. Набір цанг тримаю в чистоті, без стружки і мастила на посадкових поверхнях, бо навіть невелике забруднення цанги напряму впливає на точність центрування тонкої деталі, де похибка в соті частки міліметра вже помітна на готовому виробі.
Типові поломки
- Електронний регулятор обертів не реагує або оберти "стрибають" самі по собі - несправність плати керування двигуном, поширена проблема саме для верстатів з електронним регулюванням на базі універсального колекторного двигуна. Це найдорожчий вузол ремонту на цій моделі.
- Двигун втрачає потужність на низьких обертах - природна особливість колекторного двигуна з електронним керуванням, посилюється зношеними вугільними щітками. Перевіряю щітки в першу чергу перед підозрою на плату керування.
- Пас приводу прослизає, оберти "плавають" під навантаженням - ослаблений натяг паса або замаслений/заслизлий пас. Очищую шківи, перевіряю натяжний механізм.
- Вібрація на високих обертах - розбалансована заготовка, невірно затиснута в патроні, або знос підшипників шпинделя після тривалого використання на максимальних обертах.
- Цифровий індикатор обертів показує нуль або мигає - несправність датчика обертів (зазвичай оптичний чи індуктивний датчик на валу) або обрив проводки до індикатора, окрема від основного тракту керування двигуном несправність.
- Не тримається точний розмір деталі, розкид на однакових заготовках - люфт у супорті чи зношена гайка ходового гвинта, для верстата цього класу навіть мінімальний люфт помітно позначається на точності через невеликі базові розміри самої конструкції.
- Двигун не запускається взагалі, індикатор обертів не світиться - перевіряю запобіжник у вилці чи корпусі (якщо передбачений конструкцією), потім цілісність кабелю живлення, і тільки потім підозрюю плату регулятора.
- Двигун гарячий після короткого часу роботи навіть без великого навантаження - забиті пилом вентиляційні прорізи невеликого корпуса двигуна, компактний універсальний двигун охолоджується гірше за великий промисловий і чутливіший до забруднення.
Запчастини, на які варто звертати увагу
| Вугільні щітки універсального двигуна | витратна деталь, перевіряти регулярно, звіряти за маркуванням прямо на щітці |
| Плата електронного регулятора обертів | найдорожчий вузол, замовляти тільки під конкретну модель і ревізію верстата |
| Приводний пас (поліклиновий/круглого перетину, залежно від виконання) | звіряти профіль і довжину прямо зі старого паса |
| Патрон трикулачковий чи цанговий набір | звіряти посадковий розмір і тип кріплення на шпинделі |
| Датчик обертів шпинделя | окрема невелика деталь, не плутати з платою керування |
| Ходовий гвинт та гайка поперечного супорта | витратна пара при активній точній роботі, замовляти комплектом |
| Набір цанг під стандартний конус верстата | звіряти конус і діапазон затискних діаметрів з паспортом моделі |
Оскільки Proxxon - виробник преміального сегмента саме для моделювання і хобі, оригінальні запчастини і аксесуари під цю модель зазвичай доступні окремо через офіційну лінійку приладдя бренду, а не тільки як частина ремонтного набору. Це плюс для тих, хто хоче розширювати можливості верстата - докупити додаткові патрони, спеціальні різцетримачі чи набір цанг під конкретні задачі, не шукаючи невідомих аналогів на випадкових майданчиках.
Для кого цей верстат, а для кого ні
Якщо задача - точити побутові деталі з металу середнього розміру, ремонтувати техніку по господарству чи виготовляти запчастини для авто чи мотоцикла - цей верстат явно не про це, там потрібен повноцінний токарний верстат з більшою відстанню між центрами і потужнішим двигуном. Proxxon PD 230/E - інструмент для тонкої, точної роботи з невеликими деталями, де головна цінність не потужність, а керованість і точність на низьких обертах. Купувати його "про запас на майбутнє більше проектів" сенсу мало - це вузькоспеціалізований інструмент під конкретний тип задач.
З іншого боку, для свого сегменту - авіамоделізм, годинникова справа, ювелірна робота з металом, виготовлення дрібних деталей для електроніки чи хобі-проектів - альтернативи такого рівня точності і керованості в компактному форматі не так багато. Великий промисловий верстат для таких завдань буде і незручний за габаритами, і надлишково потужний, а от компактні хобі-верстати нижчого цінового сегменту часто не мають електронного регулювання обертів взагалі, тому програють у керованості саме на низьких обертах, де і виконується основна тонка робота.
Підсумок: Proxxon PD 230/E - точний інструмент для моделювання і дрібних робіт, де найважливіше стежити за станом електронного регулятора обертів і вугільних щіток, а не за грубою потужністю.
Proxxon PD 230/E - настільний прецизійний токарний верстат німецького бренду, зовсім іншого класу, ніж важкі промислові верстати по металу. Це інструмент моделістів, годинникарів, майстрів дрібної точної роботи - точіння деталей для авіамоделей, ремонт годинникових механізмів, виготовлення мініатюрних валів і втулок з допусками в соті частки міліметра. "E" в назві означає електронне регулювання обертів, і саме цей вузол найчастіше приносять мені на діагностику. Розберу характеристики, як правильно налаштувати верстат для точної роботи, типові поломки і на які запчастини звертати увагу.
Технічні характеристики Proxxon PD 230/E
| Тип | прецизійний настільний токарний верстат для моделювання і точних робіт |
| Максимальний діаметр обробки над станиною | 230 мм |
| Потужність двигуна | орієнтовно 100-125 Вт, універсальний колекторний двигун |
| Регулювання обертів | електронне, безступеневе, з цифровим індикатором обертів |
| Діапазон обертів шпинделя | орієнтовно від 100 до 2000 об/хв, залежно від обраного механічного діапазону паса |
| Конус шпинделя | Морзе МТ1 (залежно від комплектації) |
| Конус пінолі задньої бабки | Морзе МТ1 |
| Патрон | невеликий трикулачковий або цанговий, під тонкі заготовки і деталі моделювання |
| Матеріал станини | литий метал підвищеної жорсткості для гобі-класу |
| Живлення | 220-230 В, універсальний колекторний двигун |
| Маса | орієнтовно 18-22 кг залежно від комплектації |
Налаштування для точної роботи
Перший запуск
Розпаковуючи новий верстат, перевіряю всі кріпильні гвинти станини і супорта на затяжку - при транспортуванні навіть якісна упаковка не гарантує, що вібрація не послабила якийсь із вузлів. Перед першим точінням запускаю верстат на кілька хвилин без заготовки на низьких, потім середніх обертах, слухаю на предмет сторонніх звуків чи вібрації в холостому ході - будь-який гул чи стукіт варто діагностувати одразу, поки верстат ще на гарантії, а не після кількох місяців експлуатації.
Калібрування електронного регулятора обертів
Перед відповідальною роботою перевіряю відповідність показів цифрового індикатора реальним обертам шпинделя - на універсальному колекторному двигуні з електронним керуванням з часом можлива невелика похибка регулятора, особливо після років експлуатації. Для точної роботи з дрібними деталями невелика розбіжність між заданими і реальними обертами може впливати на чистоту поверхні різу більше, ніж на важких промислових верстатах, де запас потужності просто "продавлює" будь-яку похибку.
Висота різця і центрування
На такому компактному верстаті навіть невелике відхилення висоти різця від центру шпинделя помітно сильніше, ніж на великому промисловому верстаті - геометрія деталей тут часто вимірюється в десятих і сотих частках міліметра. Виставляю висоту різця максимально точно, за потреби підкладаю тонкі металеві прокладки під різцетримач, а не орієнтуюсь на око.
Змащення
Напрямні станини, гвинт супорта і піноль задньої бабки змащую легким машинним маслом регулярно, невеликими порціями - на компактному верстаті надлишок мастила радше шкодить, притягуючи стружку і пил, ніж допомагає. Для змінних режимів обертів через пасову передачу перевіряю натяжку паса і чистоту шківів, забруднений чи заслизлий пас на низьких обертах електронного режиму особливо помітно "смикає" привід.
Робота на низьких обертах
Саме заради стабільної роботи на дуже низьких обертах і купують верстати з електронним регулюванням, а не механічною коробкою швидкостей - для точіння крихких матеріалів чи фінішного проходу тонкою стружкою потрібна плавна, без ривків подача обертання. Однак варто пам'ятати, що на мінімальних обертах момент двигуна теж мінімальний, тому на твердих матеріалах чи при більшій глибині різу двигун може "давитись" і втрачати оберти під навантаженням - в такому разі краще перейти на нижчий механічний діапазон паса, а не тільки крутити електронний регулятор в мінімум.
Робота з цангами і дрібними заготовками
Для моделювання часто зручніше цанговий затиск, ніж трикулачковий патрон - цанга дає менше биття на тонких заготовках і швидше змінюється під різний діаметр прутка. Набір цанг тримаю в чистоті, без стружки і мастила на посадкових поверхнях, бо навіть невелике забруднення цанги напряму впливає на точність центрування тонкої деталі, де похибка в соті частки міліметра вже помітна на готовому виробі.
Типові поломки
- Електронний регулятор обертів не реагує або оберти "стрибають" самі по собі - несправність плати керування двигуном, поширена проблема саме для верстатів з електронним регулюванням на базі універсального колекторного двигуна. Це найдорожчий вузол ремонту на цій моделі.
- Двигун втрачає потужність на низьких обертах - природна особливість колекторного двигуна з електронним керуванням, посилюється зношеними вугільними щітками. Перевіряю щітки в першу чергу перед підозрою на плату керування.
- Пас приводу прослизає, оберти "плавають" під навантаженням - ослаблений натяг паса або замаслений/заслизлий пас. Очищую шківи, перевіряю натяжний механізм.
- Вібрація на високих обертах - розбалансована заготовка, невірно затиснута в патроні, або знос підшипників шпинделя після тривалого використання на максимальних обертах.
- Цифровий індикатор обертів показує нуль або мигає - несправність датчика обертів (зазвичай оптичний чи індуктивний датчик на валу) або обрив проводки до індикатора, окрема від основного тракту керування двигуном несправність.
- Не тримається точний розмір деталі, розкид на однакових заготовках - люфт у супорті чи зношена гайка ходового гвинта, для верстата цього класу навіть мінімальний люфт помітно позначається на точності через невеликі базові розміри самої конструкції.
- Двигун не запускається взагалі, індикатор обертів не світиться - перевіряю запобіжник у вилці чи корпусі (якщо передбачений конструкцією), потім цілісність кабелю живлення, і тільки потім підозрюю плату регулятора.
- Двигун гарячий після короткого часу роботи навіть без великого навантаження - забиті пилом вентиляційні прорізи невеликого корпуса двигуна, компактний універсальний двигун охолоджується гірше за великий промисловий і чутливіший до забруднення.
Запчастини, на які варто звертати увагу
| Вугільні щітки універсального двигуна | витратна деталь, перевіряти регулярно, звіряти за маркуванням прямо на щітці |
| Плата електронного регулятора обертів | найдорожчий вузол, замовляти тільки під конкретну модель і ревізію верстата |
| Приводний пас (поліклиновий/круглого перетину, залежно від виконання) | звіряти профіль і довжину прямо зі старого паса |
| Патрон трикулачковий чи цанговий набір | звіряти посадковий розмір і тип кріплення на шпинделі |
| Датчик обертів шпинделя | окрема невелика деталь, не плутати з платою керування |
| Ходовий гвинт та гайка поперечного супорта | витратна пара при активній точній роботі, замовляти комплектом |
| Набір цанг під стандартний конус верстата | звіряти конус і діапазон затискних діаметрів з паспортом моделі |
Оскільки Proxxon - виробник преміального сегмента саме для моделювання і хобі, оригінальні запчастини і аксесуари під цю модель зазвичай доступні окремо через офіційну лінійку приладдя бренду, а не тільки як частина ремонтного набору. Це плюс для тих, хто хоче розширювати можливості верстата - докупити додаткові патрони, спеціальні різцетримачі чи набір цанг під конкретні задачі, не шукаючи невідомих аналогів на випадкових майданчиках.
Для кого цей верстат, а для кого ні
Якщо задача - точити побутові деталі з металу середнього розміру, ремонтувати техніку по господарству чи виготовляти запчастини для авто чи мотоцикла - цей верстат явно не про це, там потрібен повноцінний токарний верстат з більшою відстанню між центрами і потужнішим двигуном. Proxxon PD 230/E - інструмент для тонкої, точної роботи з невеликими деталями, де головна цінність не потужність, а керованість і точність на низьких обертах. Купувати його "п
Відгуки
Все Токарные станки по металлу Proxxon
Токарний верстат Proxxon PD 230/Е
Токарный станок Proxxon PD 400
Інші товари Proxxon:
