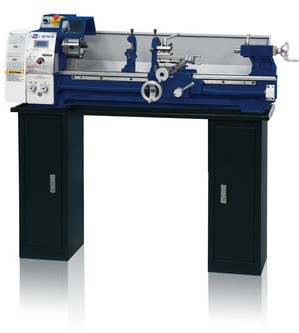

Токарний верстат по металу Zenitech MD250-750
Актуальную цену уточняйте у менеджера
-
Способи доставки
- Доставка кур'єром
- Нова пошта
-
Способи оплати
- Накладеним платежем
- На картку Монобанк
- На картку ПриватБанк
- Приват24
- Основное
- Полное описание
- Відгуки
Основное
Токарний верстат по металу Zenitech MD250-750
Чесно: за 15 років я бачив десятки настільних токарних верстатів у майстернях знайомих, і скажу - більшість з них стоять як декорація, бо люди не зрозуміли, що це робочий інструмент, а не іграшка. Zenitech MD250-750 - це нормальний настільний верстат середнього класу: робота над металом, обточування діаметром до 250 мм, довжина обточування до 750 мм, 550 Вт мотор на побутовій мережі 220 В. Це інструмент для домашнього майстра-моделіста, дрібного виробника на замовлення, ремонтного цеху з невеликими обсягами токарної роботи. Не для серйозного виробництва - там потрібен класичний 16К20 чи DMG-Mori, але для 90% хобі-задач і ремонтних робіт цей верстат закриває потребу повністю.
Чому варто розглянути Zenitech MD250-750
- 550 Вт мотор на 220 В - це ключова перевага для домашньої експлуатації. Не треба тягнути 380 В у гараж, верстат працює від звичайної розетки 16 А. Реальна потужність на шпинделі - близько 400-450 Вт після втрат у редукторі, чого вистачає для обробки сталі ст.45 діаметром 30-40 мм.
- Діапазон обертів 50-2000 об/хв - широкий діапазон для роботи з різними матеріалами і діаметрами. Малі діаметри (5-15 мм) обробляються на високих обертах, великі (50-100 мм) - на низьких, нержавійка - на найнижчих з охолодженням.
- Конус шпинделя Морзе 4 - стандартний професійний конус. Підходить класичний токарний патрон, центри, перехідники Морзе 4 на 3 чи 2. Не пропрієтарний - оснастку купуєте у будь-якому магазині верстатних аксесуарів.
- Хід пінолі 70 мм + конус пінолі Морзе 2 - стандартні параметри для задньої бабки. У пінолю встановлюється свердлильний патрон (через перехідник Морзе 2 - В16), центр, чи спеціальна оснастка для нарізки різьби мітчиками.
- Габарити 1250х560х570 - компактний верстат, поміщається на стандартний верстак або стійку. На відміну від важких промислових 16К20 (3000+ кг), цей можна поставити у гаражі без посилення підлоги.
Технічні характеристики
| Потужність | 550 Вт |
| Напруга | 220 В однофазна |
| Діапазон обертів шпинделя | 50-2000 об/хв |
| Конус шпинделя | Морзе 4 |
| Конус пінолі | Морзе 2 |
| Хід пінолі | 70 мм |
| Габаритні розміри | 1250 х 560 х 570 мм |
| Артикул | MD250-750 |
| Гарантія | 12 місяців |
Реальний сценарій: майстерня моделіста зі стажем
Розкажу як MD250-750 працює у типовій майстерні людини, яка робить речі на замовлення (модельні авто, реставрація механізмів, дрібний ремонт техніки). За тиждень: обробка валиків зі сталі ст.45 діаметром 20-40 мм (8-10 деталей), нарізка зовнішньої різьби М8-М16 (15-20 шт), точна підгонка втулок з латуні (5-10 шт), ремонт деталей сільгосптехніки (відновлення посадкових місць валів). Загалом 6-10 годин чистої роботи верстата.
При обробці сталі ст.45 діаметром 30 мм глибина різання 0,5-1 мм за прохід на швидкості 800-1000 об/хв з ручною подачею. Чистота поверхні - Rz 20 (тобто 6-7 клас) при правильному різці. Для робочих деталей нормально, для прецизійних - потрібна додаткова шліфувальна операція. Точність діаметра при правильному налаштуванні - ±0,05 мм на коротких заготовках.
Мотор не перегрівається при роботі з паузами 5-10 хвилин кожні півгодини. Безперервно навантажений на 80-90% протягом 2 годин - тепліє корпус приводу, з'являється запах нагрітої ізоляції. Це сигнал зробити перерву на 15-20 хвилин. Не верстат проблема - мотор з природним охолодженням, без вентилятора, чому і теплиться при високих навантаженнях.
На що звернути увагу при покупці
Перевірте биття шпинделя. Зафіксуйте у патроні точну калібровану шпильку (наприклад, штифт зі шліфованою поверхнею), виміряйте биття індикатором - не повинно перевищувати 0,02-0,03 мм. Більше - це означає або деформацію патрона, або зношені підшипники шпинделя.
Перевірте паралельність задньої бабки. Поставте центр у задню бабку і у шпиндель, з'єднайте їх - кінці повинні точно збігтись. Якщо є зсув - задня бабка не співвісна зі шпинделем, всі прецизійні деталі будуть з конусністю.
Чесно про мінуси: У документації написано «Вага 120 Вт» - це явна помилка маркування (вага верстата близько 80-100 кг при таких габаритах і потужності 550 Вт). Друге - патрон у комплекті часто 3-кулачковий китайський з обмеженою точністю. Для точних робіт треба купувати окремий патрон Bison чи Toolmex (5-8 тис. грн). Третє - Zenitech - це польський бренд із китайським виробництвом, серйозні запчастини (шпиндель, передня бабка, шестерні редуктора) можуть бути проблемою через 5-7 років. Четверте - немає системи автоматичної подачі (хобі-клас), всі рухи каретки і поперечного супорта - вручну колесом. Для серійної токарної роботи це сильно сповільнює процес.
З цим товаром купують
Базовий комплект для нормальної експлуатації:
- Набір токарних різців HSS з різними кутами (прохідний, відрізний, різьбовий, розточний) - мінімум 5-7 штук
- Точний токарний патрон Bison 100-125 мм 3-кулачковий - обов'язково для прецизійної роботи
- Свердлильний патрон 1-13 мм з конусом Морзе 2 - для задньої бабки
- Набір центрів (нерухомий і обертовий) - для роботи з довгими валами
- СОЖ концентрат + насос - продовжує життя різців у 3-5 разів
- Захисні окуляри + рукавиці бавовняні - стружка летить далеко
- Книга «Токарне діло» (підручник) - без розуміння теорії верстат буде непотрібний
FAQ - типові запитання покупців
Чи можна нарізати різьбу на Zenitech MD250-750?
Зовнішню різьбу - так, різьбовим різцем при правильному налаштуванні гітари (системи шестерень) для отримання потрібного кроку. Внутрішню різьбу великого діаметра - теж, але складніше. Метричну різьбу М6-М30, дюймову різьбу 1/4″-1″ - стандартний робочий діапазон. Для серійної нарізки різьби краще використовувати мітчики і плашки (швидше, точніше для коротких різьб). Різцева нарізка має сенс для довгих різьбових ділянок, нестандартних кроків або великих діаметрів.
Який максимальний діаметр заготовки можна обробити?
Над станиною - до 250 мм (вказано в назві верстата). Над супортом - приблизно 150 мм. Довжина обточування - до 750 мм при роботі з центром, до 200-250 мм при роботі тільки у патроні. Реально для 550 Вт мотора оптимальний робочий діаметр - 30-80 мм для сталі і 50-150 мм для алюмінію. Більші діаметри потребують повільної подачі, що сповільнює роботу, а 250 мм взагалі гранична для 550 Вт.
Чи входять різці у комплект?
У стандартному комплекті - мінімальний набір з 2-3 різців прохідних. Для серйозної роботи треба купувати окремий набір з 7-9 різців різних форм (прохідний прямий, прохідний відігнутий, відрізний, різьбовий зовнішній, розточний, прорізний, фасонний). Набір HSS-різців китайського виробництва коштує 1500-3000 грн, твердосплавні (Sandvik, Pramet) - 5-15 тис. грн залежно від комплектації.
Як налагодити верстат після покупки?
Базові кроки: 1) Встановити на стабільну поверхню (важкий верстак або стійка), вирівняти по рівню. 2) Перевірити паралельність задньої бабки до осі шпинделя (індикатором). 3) Виставити різцетримач строго на висоту центрів. 4) Перевірити натяг пасків приводу. 5) Перевірити рівень оливи у редукторі (заливний отвір під кришкою). 6) Зробити перші 5-10 годин обкатки на легких заготовках (алюміній, латунь) для притирання шестерень і виходу на робочий режим. Без цих кроків точність буде з самого початку розчаровує.
Чи потрібно вчитися токарному ділу перед роботою?
Так, обов'язково. Токарний верстат - це не дриль, на якому інтуїтивно зрозуміло, що робити. Помилки при заточці різця, неправильні швидкості, погана фіксація заготовки можуть призвести до травм (зривши різця, виліт деталі з патрона). Мінімум: купити книгу «Токарне діло» (Левицький, Денежний), переглянути 10-15 годин YouTube-уроків з токарної справи, зробити перші 20-30 простих деталей під керівництвом досвідченого токара або по підручнику. Самонавчання без підготовки = брак деталей у 80% випадків + ризик травм.
Підсумок майстра: Zenitech MD250-750 - це нормальний настільний токарний верстат для домашнього майстра-моделіста, дрібного ремонтника, виробника на замовлення. Не порівнюйте його з 16К20 - це інший клас задач і інший бюджет. За свої гроші це міцний робочий інструмент, який витримає 5-10 років регулярної експлуатації за умови догляду і нормального навантаження. Купуйте обов'язково з нормальним патроном, набором різців і книгою - без цих трьох компонентів верстат буде стояти декорацією. Для серйозних виробничих обсягів - переплатіть і купіть Optimum TU 2807 чи Proma SPB-550/400 з ширшою функціональністю і вищою точністю.
Zenitech MD250-750 - настільний токарний верстат по металу середнього класу, той формат, який беруть у невелику майстерню, гараж чи цех, де потрібно точити вали, втулки, різьбу під власні потреби, а не ставити виробництво на потік. Цифри в назві не випадкові - 250 це максимальний діаметр обробки над станиною, 750 це відстань між центрами, тобто максимальна довжина заготовки. Розберу характеристики, як правильно ввести станок в експлуатацію, типові поломки і зношувані вузли, які варто тримати про запас.
Цей клас верстатів - настільний токарний по металу з відстанню між центрами 750 мм - дозволяє точити вали і деталі середньої довжини, з якими не впорається компактний хобі-верстат з базою 300-400 мм, але для серйозного виробничого навантаження в кілька змін щодня це все ж не той рівень жорсткості і потужності, що у промислового верстата. Оптимальна ніша - ремонтна майстерня, невелике фермерське господарство з власним парком техніки, приватний гараж для точіння запчастин під себе.
Технічні характеристики Zenitech MD250-750
| Тип | універсальний токарно-гвинторізний верстат по металу, настільного/підлогового типу |
| Максимальний діаметр обробки над станиною | 250 мм |
| Відстань між центрами | 750 мм |
| Максимальний діаметр обробки над супортом | менший за 250 мм, орієнтовно 150-160 мм залежно від висоти різцетримача |
| Потужність двигуна | орієнтовно 750-1100 Вт залежно від комплектації |
| Діапазон обертів шпинделя | кілька ступенів через пасову передачу і зубчасту коробку, орієнтовно від 50-70 до 2000 об/хв |
| Отвір у шпинделі | наскрізний, під прутковий матеріал невеликого діаметра |
| Конус пінолі задньої бабки | Морзе МТ2 (залежно від партії - МТ3) |
| Крок нарізуваної метричної різьби | набір змінних шестерень для типового ряду метричних кроків |
| Хід поперечного супорта | обмежений діаметром обробки, з поділками лімба для точного заглиблення |
| Патрон | трикулачковий самоцентрувальний, стандартний посадковий розмір під цей клас верстатів |
| Станина | чавунна, з загартованими напрямними |
| Живлення | 220 В однофазне, конденсаторний пуск двигуна |
| Маса | орієнтовно 90-130 кг залежно від комплектації станини |
Введення в експлуатацію і базове обслуговування
Встановлення і вирівнювання
Перед першим запуском станок обов'язково виставляю по рівню на всіх чотирьох точках опори - навіть невеликий перекос станини дає систематичну похибку конусності на довгих заготовках, яку потім важко відрізнити від зносу напрямних. Верстак чи стіл під станок має бути жорстким, без прогину під вагою металевої станини, інакше вібрація при точінні буде передаватись на весь корпус і псувати чистоту поверхні різу.
Змащення
Перед першим запуском і надалі регулярно змащую напрямні станини, гвинт поперечного супорта і ходовий гвинт тонким машинним маслом через штатні маслянки - сухі напрямні зношуються в рази швидше і дають дьоргання супорта при подачі. Коробку швидкостей (якщо закрита редукторна, а не пасова) перевіряю на рівень мастила окремо, за графіком з паспорта станка, зазвичай раз на кілька місяців активної роботи або раз на сезон при епізодичному використанні.
Налаштування супорта і різця
Висоту різця виставляю точно по центру шпинделя, підкладаючи пластини під різцетримач - різець вище або нижче центру дає нерівномірний знос і гірший чистовий різ, особливо помітно на кольорових металах. Люфт у супорті прибираю регулюванням клинових планок (гібів), а не підтягуванням до заклинювання - супорт має рухатись плавно, без напруги в русі.
Обкатка нового верстата
Перші кілька годин роботи не навантажую верстат на максимум - точу на невеликій глибині різу і помірних обертах, даю коробці передач і підшипникам шпинделя притертись. Після перших годин обкатки перевіряю рівень мастила у всіх точках змащення ще раз, дрібна металева стружка з притирки нових поверхонь потрапляє в мастило і краще замінити його свіжим, ніж дати абразивним частинкам циркулювати далі по системі.
Перевірка точності і геометрії
Раз на кілька місяців активного використання перевіряю циліндричність пробної деталі - точу вал довжиною 150-200 мм і виміряю діаметр з обох кінців штангенциркулем чи мікрометром. Якщо є конусність (діаметри відрізняються), причина зазвичай у перекосі задньої бабки відносно передньої або в перекосі станини від нерівної установки, а не в зносі різця, як часто думають на перший погляд.
Типові поломки
- Вібрація і хвилястий різ на поверхні деталі - найчастіше розхитаний різцетримач, надто великий виліт різця за межі тримача, або знос клинових планок супорта. Перевіряю жорсткість кріплення різця в першу чергу, це найдешевше і найшвидше усунути.
- Люфт ходового гвинта, поперечна подача "стрибає" - зношена гайка ходового гвинта поперечного супорта, класичний знос для верстата з активним навантаженням по різьбонарізанню.
- Двигун не запускається або гуде без обертання - несправний пусковий конденсатор однофазного двигуна, перше, що перевіряю перед розбиранням самого двигуна.
- Биття патрона, деталь "гуляє" при обертанні - знос кулачків патрона від багаторазового затиску, або вироблена посадка патрона на шпинделі. Перевіряю індикатором годинникового типу для точної діагностики.
- Заклинює або туго ходить піноль задньої бабки - брудне або пересохле мастило в напрямній пінолі, забита стружкою направляюча. Розбираю, чищу, змащую заново.
- Перегрів двигуна при тривалій роботі - неправильно підібрані оберти під матеріал і глибину різу (занадто високі оберти на твердому металі з великим знятим шаром), або забиті вентиляційні отвори двигуна металевою стружкою і пилом.
- Не тримається різьба заданого кроку - неправильно підібрана пара змінних шестерень для потрібного кроку, або люфт у зачепленні шестерень коробки подач.
- Конусність деталі при точінні по всій довжині - перекіс задньої бабки відносно осі шпинделя або нерівна установка станини на верстаку. Перевіряю пробним точінням вала і виміром діаметра з обох кінців.
- Важко перемикаються ступені коробки швидкостей - загусле старе мастило в редукторі або зношені фіксатори важеля перемикання. Заміна мастила часто вирішує проблему без розбирання коробки.
Зношувані вузли і запчастини
| Приводні паси (клинові) | звіряти профіль і довжину прямо зі старого паса перед замовленням |
| Пусковий конденсатор двигуна | номінал звіряти за маркуванням на старому конденсаторі |
| Гайка ходового гвинта поперечного/поздовжнього супорта | витратна деталь при активному використанні різьбонарізання |
| Кулачки трикулачкового патрона | комплект з трьох, міняються разом, а не по одному |
| Набір змінних шестерень для нарізання різьби | звіряти модуль і кількість зубів з паспортом станка |
| Клинові планки (гіби) супорта | регулюються і за потреби заміняються при вислузі люфту |
Раджу тримати про запас хоча б приводний пас і пусковий конденсатор - це найдешевші деталі з усього списку, а простій верстата через них найбільш прикрий, бо причина банальна, а деталь у наявності знайти терміново вдається не завжди. Все, що стосується різьбонарізних шестерень і супорта, купую тільки під конкретну модель, звіряючи модуль зачеплення, а не орієнтуючись на зовнішню схожість деталей від інших брендів верстатів.
Вибір різців і оптимальних режимів різання
Для чорнового точіння сталі використовую прохідні різці з твердосплавною напайкою - вони довше тримають заточку при знятті великого шару металу, ніж різці з інструментальної сталі. Для чистового точіння і фінішних проходів беру гостріший різець з меншим радіусом заокруглення вершини - чистота поверхні залежить від радіуса вершини різця не менше, ніж від оборотів шпинделя. На алюмінії та інших кольорових металах оберти можна і треба піднімати вище, ніж на сталі, інакше різець "маже" метал замість чистого зняття стружки, а на в'язкій нержавіючій сталі навпаки знижую оберти і подачу, щоб уникнути наклепу поверхні.
Робоче місце і зберігання
Верстат ставлю в сухому приміщенні, вологість і перепади температури шкодять чавунній станині не менше, ніж металевій техніці іншого типу - на необроблених ділянках напрямних з часом з'являється поверхнева іржа, яка потім псує точність ходу супорта. Після завершення роботи прибираю стружку з напрямних і зони патрона щіткою, а не стисненим повітрям - здуте повітрям абразивне сміття однаково потрапляє в мастило напрямних, тільки з іншого боку. Відкриті металеві ділянки станини, які не покриті фарбою, періодично протираю тонким шаром консерваційного мастила, особливо якщо верстат простоює тижнями між роботами.
Підсумок: Zenitech MD250-750 - надійний верстат початкового-середнього рівня, головне вчасно змащувати напрямні і ходові гвинти та не забувати про правильну висоту різця, тоді точність тримається довго.
Zenitech MD250-750 - настільний токарний верстат по металу середнього класу, той формат, який беруть у невелику майстерню, гараж чи цех, де потрібно точити вали, втулки, різьбу під власні потреби, а не ставити виробництво на потік. Цифри в назві не випадкові - 250 це максимальний діаметр обробки над станиною, 750 це відстань між центрами, тобто максимальна довжина заготовки. Розберу характеристики, як правильно ввести станок в експлуатацію, типові поломки і зношувані вузли, які варто тримати про запас.
Цей клас верстатів - настільний токарний по металу з відстанню між центрами 750 мм - дозволяє точити вали і деталі середньої довжини, з якими не впорається компактний хобі-верстат з базою 300-400 мм, але для серйозного виробничого навантаження в кілька змін щодня це все ж не той рівень жорсткості і потужності, що у промислового верстата. Оптимальна ніша - ремонтна майстерня, невелике фермерське господарство з власним парком техніки, приватний гараж для точіння запчастин під себе.
Технічні характеристики Zenitech MD250-750
| Тип | універсальний токарно-гвинторізний верстат по металу, настільного/підлогового типу |
| Максимальний діаметр обробки над станиною | 250 мм |
| Відстань між центрами | 750 мм |
| Максимальний діаметр обробки над супортом | менший за 250 мм, орієнтовно 150-160 мм залежно від висоти різцетримача |
| Потужність двигуна | орієнтовно 750-1100 Вт залежно від комплектації |
| Діапазон обертів шпинделя | кілька ступенів через пасову передачу і зубчасту коробку, орієнтовно від 50-70 до 2000 об/хв |
| Отвір у шпинделі | наскрізний, під прутковий матеріал невеликого діаметра |
| Конус пінолі задньої бабки | Морзе МТ2 (залежно від партії - МТ3) |
| Крок нарізуваної метричної різьби | набір змінних шестерень для типового ряду метричних кроків |
| Хід поперечного супорта | обмежений діаметром обробки, з поділками лімба для точного заглиблення |
| Патрон | трикулачковий самоцентрувальний, стандартний посадковий розмір під цей клас верстатів |
| Станина | чавунна, з загартованими напрямними |
| Живлення | 220 В однофазне, конденсаторний пуск двигуна |
| Маса | орієнтовно 90-130 кг залежно від комплектації станини |
Введення в експлуатацію і базове обслуговування
Встановлення і вирівнювання
Перед першим запуском станок обов'язково виставляю по рівню на всіх чотирьох точках опори - навіть невеликий перекос станини дає систематичну похибку конусності на довгих заготовках, яку потім важко відрізнити від зносу напрямних. Верстак чи стіл під станок має бути жорстким, без прогину під вагою металевої станини, інакше вібрація при точінні буде передаватись на весь корпус і псувати чистоту поверхні різу.
Змащення
Перед першим запуском і надалі регулярно змащую напрямні станини, гвинт поперечного супорта і ходовий гвинт тонким машинним маслом через штатні маслянки - сухі напрямні зношуються в рази швидше і дають дьоргання супорта при подачі. Коробку швидкостей (якщо закрита редукторна, а не пасова) перевіряю на рівень мастила окремо, за графіком з паспорта станка, зазвичай раз на кілька місяців активної роботи або раз на сезон при епізодичному використанні.
Налаштування супорта і різця
Висоту різця виставляю точно по центру шпинделя, підкладаючи пластини під різцетримач - різець вище або нижче центру дає нерівномірний знос і гірший чистовий різ, особливо помітно на кольорових металах. Люфт у супорті прибираю регулюванням клинових планок (гібів), а не підтягуванням до заклинювання - супорт має рухатись плавно, без напруги в русі.
Обкатка нового верстата
Перші кілька годин роботи не навантажую верстат на максимум - точу на невеликій глибині різу і помірних обертах, даю коробці передач і підшипникам шпинделя притертись. Після перших годин обкатки перевіряю рівень мастила у всіх точках змащення ще раз, дрібна металева стружка з притирки нових поверхонь потрапляє в мастило і краще замінити його свіжим, ніж дати абразивним частинкам циркулювати далі по системі.
Перевірка точності і геометрії
Раз на кілька місяців активного використання перевіряю циліндричність пробної деталі - точу вал довжиною 150-200 мм і виміряю діаметр з обох кінців штангенциркулем чи мікрометром. Якщо є конусність (діаметри відрізняються), причина зазвичай у перекосі задньої бабки відносно передньої або в перекосі станини від нерівної установки, а не в зносі різця, як часто думають на перший погляд.
Типові поломки
- Вібрація і хвилястий різ на поверхні деталі - найчастіше розхитаний різцетримач, надто великий виліт різця за межі тримача, або знос клинових планок супорта. Перевіряю жорсткість кріплення різця в першу чергу, це найдешевше і найшвидше усунути.
- Люфт ходового гвинта, поперечна подача "стрибає" - зношена гайка ходового гвинта поперечного супорта, класичний знос для верстата з активним навантаженням по різьбонарізанню.
- Двигун не запускається або гуде без обертання - несправний пусковий конденсатор однофазного двигуна, перше, що перевіряю перед розбиранням самого двигуна.
- Биття патрона, деталь "гуляє" при обертанні - знос кулачків патрона від багаторазового затиску, або вироблена посадка патрона на шпинделі. Перевіряю індикатором годинникового типу для точної діагностики.
- Заклинює або туго ходить піноль задньої бабки - брудне або пересохле мастило в напрямній пінолі, забита стружкою направляюча. Розбираю, чищу, змащую заново.
- Перегрів двигуна при тривалій роботі - неправильно підібрані оберти під матеріал і глибину різу (занадто високі оберти на твердому металі з великим знятим шаром), або забиті вентиляційні отвори двигуна металевою стружкою і пилом.
- Не тримається різьба заданого кроку - неправильно підібрана пара змінних шестерень для потрібного кроку, або люфт у зачепленні шестерень коробки подач.
- Конусність деталі при точінні по всій довжині - перекіс задньої бабки відносно осі шпинделя або нерівна установка станини на верстаку. Перевіряю пробним точінням вала і виміром діаметра з обох кінців.
- Важко перемикаються ступені коробки швидкостей - загусле старе мастило в редукторі або зношені фіксатори важеля перемикання. Заміна мастила часто вирішує проблему без розбирання коробки.
Зношувані вузли і запчастини
| Приводні паси (клинові) | звіряти профіль і довжину прямо зі старого паса перед замовленням |
| Пусковий конденсатор двигуна | номінал звіряти за маркуванням на старому конденсаторі |
| Гайка ходового гвинта поперечного/поздовжнього супорта | витратна деталь при активному використанні різьбонарізання |
| Кулачки трикулачкового патрона | комплект з трьох, міняються разом, а не по одному |
| Набір змінних шестерень для нарізання різьби | звіряти модуль і кількість зубів з паспортом станка |
| Клинові планки (гіби) супорта | регулюються і за потреби заміняються при вислузі люфту |
Раджу тримати про запас хоча б приводний пас і пусковий конденсатор - це найдешевші деталі з усього списку, а простій верстата через них найбільш прикрий, бо причина банальна, а деталь у наявності знайти терміново вдається не завжди. Все, що стосується різьбонарізних шестерень і супорта, купую тільки під конкретну модель, звіряючи модуль зачеплення, а не орієнтуючись на зовнішню схожість деталей від інших брендів верстатів.
Вибір різців і оптимальних режимів різання
Для чорнового точіння сталі використовую прохідні різці з твердосплавною напайкою - вони довше тримають заточку при знятті великого шару металу, ніж різці з інструментальної сталі. Для чистового точіння і фінішних проходів беру гостріший різець з меншим радіусом заокруглення вершини - чистота поверхні залежить від радіуса вершини різця не менше, ніж від оборотів шпинделя. На алюмінії та інших кольорових металах оберти можна і треба піднімати вище, ніж на сталі, інакше різець "маже" метал замість чистого зняття стружки, а на в'язкій нержавіючій сталі навпаки знижую оберти і подачу, щоб уникнути наклепу поверхні.
Робоче місце і зберігання
Верстат ставлю в сухому приміщенні, вологість і перепади температури шкодять чавунній станині не менше, ніж металевій техніці іншого типу - на необроблених ділянках напрямних з часом з'являється поверхнева іржа, яка потім псує точність ходу супорта. Після завершення роботи прибираю стружку з напрямних і зони патрона щіткою, а не стисненим повітрям - здуте повітрям абразивне сміття однаково потрапляє в мастило напрямних, тільки з іншого боку. Відкриті металеві ділянки станини, які не покриті фарбою, періодично протираю тонким шаром консерваційного мастила, особливо якщо верстат простоює тижнями між роботами.
Підсумок: Zenitech MD250-750 - надійний верстат початкового-середнього рівня, головне вчасно змащувати напрямні і ходові гвинти та не забувати про правильну висоту різця, тоді точність тримається довго.
Zenitech MD250-750 - настільний токарний верстат по металу середнього класу, той формат, який беруть у невелику майстерню, гараж чи цех, де потрібно точити вали, втулки, різьбу під власні потреби, а не ставити виробництво на потік. Цифри в назві не випадкові - 250 це максимальний діаметр обробки над станиною, 750 це відстань між центрами, тобто максимальна довжина заготовки. Розберу характеристики, як правильно ввести станок в експлуатацію, типові поломки і зношувані вузли, які варто тримати про запас.
Цей клас верстатів - настільний токарний по металу з відстанню між центрами 750 мм - дозволяє точити вали і деталі середньої довжини, з якими не впорається компактний хобі-верстат з базою 300-400 мм, але для серйозного виробничого навантаження в кілька змін щодня це все ж не той рівень жорсткості і потужності, що у промислового верстата. Оптимальна ніша - ремонтна майстерня, невелике фермерське господарство з власним парком техніки, приватний гараж для точіння запчастин під себе.
Технічні характеристики Zenitech MD250-750
| Тип | універсальний токарно-гвинторізний верстат по металу, настільного/підлогового типу |
| Максимальний діаметр обробки над станиною | 250 мм |
| Відстань між центрами | 750 мм |
| Максимальний діаметр обробки над супортом | менший за 250 мм, орієнтовно 150-160 мм залежно від висоти різцетримача |
| Потужність двигуна | орієнтовно 750-1100 Вт залежно від комплектації |
| Діапазон обертів шпинделя | кілька ступенів через пасову передачу і зубчасту коробку, орієнтовно від 50-70 до 2000 об/хв |
| Отвір у шпинделі | наскрізний, під прутковий матеріал невеликого діаметра |
| Конус пінолі задньої бабки | Морзе МТ2 (залежно від партії - МТ3) |
| Крок нарізуваної метричної різьби | набір змінних шестерень для типового ряду метричних кроків |
| Хід поперечного супорта | обмежений діаметром обробки, з поділками лімба для точного заглиблення |
| Патрон | трикулачковий самоцентрувальний, стандартний посадковий розмір під цей клас верстатів |
| Станина | чавунна, з загартованими напрямними |
| Живлення | 220 В однофазне, конденсаторний пуск двигуна |
| Маса | орієнтовно 90-130 кг залежно від комплектації станини |
Введення в експлуатацію і базове обслуговування
Встановлення і вирівнювання
Перед першим запуском станок обов'язково виставляю по рівню на всіх чотирьох точках опори - навіть невеликий перекос станини дає систематичну похибку конусності на довгих заготовках, яку потім важко відрізнити від зносу напрямних. Верстак чи стіл під станок має бути жорстким, без прогину під вагою металевої станини, інакше вібрація при точінні буде передаватись на весь корпус і псувати чистоту поверхні різу.
Змащення
Перед першим запуском і надалі регулярно змащую напрямні станини, гвинт поперечного супорта і ходовий гвинт тонким машинним маслом через штатні маслянки - сухі напрямні зношуються в рази швидше і дають дьоргання супорта при подачі. Коробку швидкостей (якщо закрита редукторна, а не пасова) перевіряю на рівень мастила окремо, за графіком з паспорта станка, зазвичай раз на кілька місяців активної роботи або раз на сезон при епізодичному використанні.
Налаштування супорта і різця
Висоту різця виставляю точно по центру шпинделя, підкладаючи пластини під різцетримач - різець вище або нижче центру дає нерівномірний знос і гірший чистовий різ, особливо помітно на кольорових металах. Люфт у супорті прибираю регулюванням клинових планок (гібів), а не підтягуванням до заклинювання - супорт має рухатись плавно, без напруги в русі.
Обкатка нового верстата
Перші кілька годин роботи не навантажую верстат на максимум - точу на невеликій глибині різу і помірних обертах, даю коробці передач і підшипникам шпинделя притертись. Після перших годин обкатки перевіряю рівень мастила у всіх точках змащення ще раз, дрібна металева стружка з притирки нових поверхонь потрапляє в мастило і краще замінити його свіжим, ніж дати абразивним частинкам циркулювати далі по системі.
Перевірка точності і геометрії
Раз на кілька місяців активного використання перевіряю циліндричність пробної деталі - точу вал довжиною 150-200 мм і виміряю діаметр з обох кінців штангенциркулем чи мікрометром. Якщо є конусність (діаметри відрізняються), причина зазвичай у перекосі задньої бабки відносно передньої або в перекосі станини від нерівної установки, а не в зносі різця, як часто думають на перший погляд.
Типові поломки
- Вібрація і хвилястий різ на поверхні деталі - найчастіше розхитаний різцетримач, надто великий виліт різця за межі тримача, або знос клинових планок супорта. Перевіряю жорсткість кріплення різця в першу чергу, це найдешевше і найшвидше усунути.
- Люфт ходового гвинта, поперечна подача "стрибає" - зношена гайка ходового гвинта поперечного супорта, класичний знос для верстата з активним навантаженням по різьбонарізанню.
- Двигун не запускається або гуде без обертання - несправний пусковий конденсатор однофазного двигуна, перше, що перевіряю перед розбиранням самого двигуна.
- Биття патрона, деталь "гуляє" при обертанні - знос кулачків патрона від багаторазового затиску, або вироблена посадка патрона на шпинделі. Перевіряю індикатором годинникового типу для точної діагностики.
- Заклинює або туго ходить піноль задньої бабки - брудне або пересохле мастило в напрямній пінолі, забита стружкою направляюча. Розбираю, чищу, змащую заново.
- Перегрів двигуна при тривалій роботі - неправильно підібрані оберти під матеріал і глибину різу (занадто високі оберти на твердому металі з великим знятим шаром), або забиті вентиляційні отвори двигуна металевою стружкою і пилом.
- Не тримається різьба заданого кроку - неправильно підібрана пара змінних шестерень для потрібного кроку, або люфт у зачепленні шестерень коробки подач.
- Конусність деталі при точінні по всій довжині - перекіс задньої бабки відносно осі шпинделя або нерівна установка станини на верстаку. Перевіряю пробним точінням вала і виміром діаметра з обох кінців.
- Важко перемикаються ступені коробки швидкостей - загусле старе мастило в редукторі або зношені фіксатори важеля перемикання. Заміна мастила часто вирішує проблему без розбирання коробки.
Зношувані вузли і запчастини
| Приводні паси (клинові) | звіряти пр Смотреть полное Опис ХарактеристикиПолное описаниеТокарний верстат по металу Zenitech MD250-750Чесно: за 15 років я бачив десятки настільних токарних верстатів у майстернях знайомих, і скажу - більшість з них стоять як декорація, бо люди не зрозуміли, що це робочий інструмент, а не іграшка. Zenitech MD250-750 - це нормальний настільний верстат середнього класу: робота над металом, обточування діаметром до 250 мм, довжина обточування до 750 мм, 550 Вт мотор на побутовій мережі 220 В. Це інструмент для домашнього майстра-моделіста, дрібного виробника на замовлення, ремонтного цеху з невеликими обсягами токарної роботи. Не для серйозного виробництва - там потрібен класичний 16К20 чи DMG-Mori, але для 90% хобі-задач і ремонтних робіт цей верстат закриває потребу повністю. Чому варто розглянути Zenitech MD250-750
Технічні характеристики
Реальний сценарій: майстерня моделіста зі стажемРозкажу як MD250-750 працює у типовій майстерні людини, яка робить речі на замовлення (модельні авто, реставрація механізмів, дрібний ремонт техніки). За тиждень: обробка валиків зі сталі ст.45 діаметром 20-40 мм (8-10 деталей), нарізка зовнішньої різьби М8-М16 (15-20 шт), точна підгонка втулок з латуні (5-10 шт), ремонт деталей сільгосптехніки (відновлення посадкових місць валів). Загалом 6-10 годин чистої роботи верстата. При обробці сталі ст.45 діаметром 30 мм глибина різання 0,5-1 мм за прохід на швидкості 800-1000 об/хв з ручною подачею. Чистота поверхні - Rz 20 (тобто 6-7 клас) при правильному різці. Для робочих деталей нормально, для прецизійних - потрібна додаткова шліфувальна операція. Точність діаметра при правильному налаштуванні - ±0,05 мм на коротких заготовках. Мотор не перегрівається при роботі з паузами 5-10 хвилин кожні півгодини. Безперервно навантажений на 80-90% протягом 2 годин - тепліє корпус приводу, з'являється запах нагрітої ізоляції. Це сигнал зробити перерву на 15-20 хвилин. Не верстат проблема - мотор з природним охолодженням, без вентилятора, чому і теплиться при високих навантаженнях. На що звернути увагу при покупціПеревірте биття шпинделя. Зафіксуйте у патроні точну калібровану шпильку (наприклад, штифт зі шліфованою поверхнею), виміряйте биття індикатором - не повинно перевищувати 0,02-0,03 мм. Більше - це означає або деформацію патрона, або зношені підшипники шпинделя. Перевірте паралельність задньої бабки. Поставте центр у задню бабку і у шпиндель, з'єднайте їх - кінці повинні точно збігтись. Якщо є зсув - задня бабка не співвісна зі шпинделем, всі прецизійні деталі будуть з конусністю. Чесно про мінуси: У документації написано «Вага 120 Вт» - це явна помилка маркування (вага верстата близько 80-100 кг при таких габаритах і потужності 550 Вт). Друге - патрон у комплекті часто 3-кулачковий китайський з обмеженою точністю. Для точних робіт треба купувати окремий патрон Bison чи Toolmex (5-8 тис. грн). Третє - Zenitech - це польський бренд із китайським виробництвом, серйозні запчастини (шпиндель, передня бабка, шестерні редуктора) можуть бути проблемою через 5-7 років. Четверте - немає системи автоматичної подачі (хобі-клас), всі рухи каретки і поперечного супорта - вручну колесом. Для серійної токарної роботи це сильно сповільнює процес. З цим товаром купуютьБазовий комплект для нормальної експлуатації:
FAQ - типові запитання покупцівЧи можна нарізати різьбу на Zenitech MD250-750?Зовнішню різьбу - так, різьбовим різцем при правильному налаштуванні гітари (системи шестерень) для отримання потрібного кроку. Внутрішню різьбу великого діаметра - теж, але складніше. Метричну різьбу М6-М30, дюймову різьбу 1/4″-1″ - стандартний робочий діапазон. Для серійної нарізки різьби краще використовувати мітчики і плашки (швидше, точніше для коротких різьб). Різцева нарізка має сенс для довгих різьбових ділянок, нестандартних кроків або великих діаметрів. Який максимальний діаметр заготовки можна обробити?Над станиною - до 250 мм (вказано в назві верстата). Над супортом - приблизно 150 мм. Довжина обточування - до 750 мм при роботі з центром, до 200-250 мм при роботі тільки у патроні. Реально для 550 Вт мотора оптимальний робочий діаметр - 30-80 мм для сталі і 50-150 мм для алюмінію. Більші діаметри потребують повільної подачі, що сповільнює роботу, а 250 мм взагалі гранична для 550 Вт. Чи входять різці у комплект?У стандартному комплекті - мінімальний набір з 2-3 різців прохідних. Для серйозної роботи треба купувати окремий набір з 7-9 різців різних форм (прохідний прямий, прохідний відігнутий, відрізний, різьбовий зовнішній, розточний, прорізний, фасонний). Набір HSS-різців китайського виробництва коштує 1500-3000 грн, твердосплавні (Sandvik, Pramet) - 5-15 тис. грн залежно від комплектації. Як налагодити верстат після покупки?Базові кроки: 1) Встановити на стабільну поверхню (важкий верстак або стійка), вирівняти по рівню. 2) Перевірити паралельність задньої бабки до осі шпинделя (індикатором). 3) Виставити різцетримач строго на висоту центрів. 4) Перевірити натяг пасків приводу. 5) Перевірити рівень оливи у редукторі (заливний отвір під кришкою). 6) Зробити перші 5-10 годин обкатки на легких заготовках (алюміній, латунь) для притирання шестерень і виходу на робочий режим. Без цих кроків точність буде з самого початку розчаровує. Чи потрібно вчитися токарному ділу перед роботою?Так, обов'язково. Токарний верстат - це не дриль, на якому інтуїтивно зрозуміло, що робити. Помилки при заточці різця, неправильні швидкості, погана фіксація заготовки можуть призвести до травм (зривши різця, виліт деталі з патрона). Мінімум: купити книгу «Токарне діло» (Левицький, Денежний), переглянути 10-15 годин YouTube-уроків з токарної справи, зробити перші 20-30 простих деталей під керівництвом досвідченого токара або по підручнику. Самонавчання без підготовки = брак деталей у 80% випадків + ризик травм. Підсумок майстра: Zenitech MD250-750 - це нормальний настільний токарний верстат для домашнього майстра-моделіста, дрібного ремонтника, виробника на замовлення. Не порівнюйте його з 16К20 - це інший клас задач і інший бюджет. За свої гроші це міцний робочий інструмент, який витримає 5-10 років регулярної експлуатації за умови догляду і нормального навантаження. Купуйте обов'язково з нормальним патроном, набором різців і книгою - без цих трьох компонентів верстат буде стояти декорацією. Для серйозних виробничих обсягів - переплатіть і купіть Optimum TU 2807 чи Proma SPB-550/400 з ширшою функціональністю і вищою точністю. Zenitech MD250-750 - настільний токарний верстат по металу середнього класу, той формат, який беруть у невелику майстерню, гараж чи цех, де потрібно точити вали, втулки, різьбу під власні потреби, а не ставити виробництво на потік. Цифри в назві не випадкові - 250 це максимальний діаметр обробки над станиною, 750 це відстань між центрами, тобто максимальна довжина заготовки. Розберу характеристики, як правильно ввести станок в експлуатацію, типові поломки і зношувані вузли, які варто тримати про запас. Цей клас верстатів - настільний токарний по металу з відстанню між центрами 750 мм - дозволяє точити вали і деталі середньої довжини, з якими не впорається компактний хобі-верстат з базою 300-400 мм, але для серйозного виробничого навантаження в кілька змін щодня це все ж не той рівень жорсткості і потужності, що у промислового верстата. Оптимальна ніша - ремонтна майстерня, невелике фермерське господарство з власним парком техніки, приватний гараж для точіння запчастин під себе. Технічні характеристики Zenitech MD250-750
Введення в експлуатацію і базове обслуговуванняВстановлення і вирівнюванняПеред першим запуском станок обов'язково виставляю по рівню на всіх чотирьох точках опори - навіть невеликий перекос станини дає систематичну похибку конусності на довгих заготовках, яку потім важко відрізнити від зносу напрямних. Верстак чи стіл під станок має бути жорстким, без прогину під вагою металевої станини, інакше вібрація при точінні буде передаватись на весь корпус і псувати чистоту поверхні різу. ЗмащенняПеред першим запуском і надалі регулярно змащую напрямні станини, гвинт поперечного супорта і ходовий гвинт тонким машинним маслом через штатні маслянки - сухі напрямні зношуються в рази швидше і дають дьоргання супорта при подачі. Коробку швидкостей (якщо закрита редукторна, а не пасова) перевіряю на рівень мастила окремо, за графіком з паспорта станка, зазвичай раз на кілька місяців активної роботи або раз на сезон при епізодичному використанні. Налаштування супорта і різцяВисоту різця виставляю точно по центру шпинделя, підкладаючи пластини під різцетримач - різець вище або нижче центру дає нерівномірний знос і гірший чистовий різ, особливо помітно на кольорових металах. Люфт у супорті прибираю регулюванням клинових планок (гібів), а не підтягуванням до заклинювання - супорт має рухатись плавно, без напруги в русі. Обкатка нового верстатаПерші кілька годин роботи не навантажую верстат на максимум - точу на невеликій глибині різу і помірних обертах, даю коробці передач і підшипникам шпинделя притертись. Після перших годин обкатки перевіряю рівень мастила у всіх точках змащення ще раз, дрібна металева стружка з притирки нових поверхонь потрапляє в мастило і краще замінити його свіжим, ніж дати абразивним частинкам циркулювати далі по системі. Перевірка точності і геометріїРаз на кілька місяців активного використання перевіряю циліндричність пробної деталі - точу вал довжиною 150-200 мм і виміряю діаметр з обох кінців штангенциркулем чи мікрометром. Якщо є конусність (діаметри відрізняються), причина зазвичай у перекосі задньої бабки відносно передньої або в перекосі станини від нерівної установки, а не в зносі різця, як часто думають на перший погляд. Типові поломки
Зношувані вузли і запчастини
Раджу тримати про запас хоча б приводний пас і пусковий конденсатор - це найдешевші деталі з усього списку, а простій верстата через них найбільш прикрий, бо причина банальна, а деталь у наявності знайти терміново вдається не завжди. Все, що стосується різьбонарізних шестерень і супорта, купую тільки під конкретну модель, звіряючи модуль зачеплення, а не орієнтуючись на зовнішню схожість деталей від інших брендів верстатів. Вибір різців і оптимальних режимів різанняДля чорнового точіння сталі використовую прохідні різці з твердосплавною напайкою - вони довше тримають заточку при знятті великого шару металу, ніж різці з інструментальної сталі. Для чистового точіння і фінішних проходів беру гостріший різець з меншим радіусом заокруглення вершини - чистота поверхні залежить від радіуса вершини різця не менше, ніж від оборотів шпинделя. На алюмінії та інших кольорових металах оберти можна і треба піднімати вище, ніж на сталі, інакше різець "маже" метал замість чистого зняття стружки, а на в'язкій нержавіючій сталі навпаки знижую оберти і подачу, щоб уникнути наклепу поверхні. Робоче місце і зберіганняВерстат ставлю в сухому приміщенні, вологість і перепади температури шкодять чавунній станині не менше, ніж металевій техніці іншого типу - на необроблених ділянках напрямних з часом з'являється поверхнева іржа, яка потім псує точність ходу супорта. Після завершення роботи прибираю стружку з напрямних і зони патрона щіткою, а не стисненим повітрям - здуте повітрям абразивне сміття однаково потрапляє в мастило напрямних, тільки з іншого боку. Відкриті металеві ділянки станини, які не покриті фарбою, періодично протираю тонким шаром консерваційного мастила, особливо якщо верстат простоює тижнями між роботами. Підсумок: Zenitech MD250-750 - надійний верстат початкового-середнього рівня, головне вчасно змащувати напрямні і ходові гвинти та не забувати про правильну висоту різця, тоді точність тримається довго. Zenitech MD250-750 - настільний токарний верстат по металу середнього класу, той формат, який беруть у невелику майстерню, гараж чи цех, де потрібно точити вали, втулки, різьбу під власні потреби, а не ставити виробництво на потік. Цифри в назві не випадкові - 250 це максимальний діаметр обробки над станиною, 750 це відстань між центрами, тобто максимальна довжина заготовки. Розберу характеристики, як правильно ввести станок в експлуатацію, типові поломки і зношувані вузли, які варто тримати про запас. Цей клас верстатів - настільний токарний по металу з відстанню між центрами 750 мм - дозволяє точити вали і деталі середньої довжини, з якими не впорається компактний хобі-верстат з базою 300-400 мм, але для серйозного виробничого навантаження в кілька змін щодня це все ж не той рівень жорсткості і потужності, що у промислового верстата. Оптимальна ніша - ремонтна майстерня, невелике фермерське господарство з власним парком техніки, приватний гараж для точіння запчастин під себе. Технічні характеристики Zenitech MD250-750
Введення в експлуатацію і базове обслуговуванняВстановлення і вирівнюванняПеред першим запуском станок обов'язково виставляю по рівню на всіх чотирьох точках опори - навіть невеликий перекос станини дає систематичну похибку конусності на довгих заготовках, яку потім важко відрізнити від зносу напрямних. Верстак чи стіл під станок має бути жорстким, без прогину під вагою металевої станини, інакше вібрація при точінні буде передаватись на весь корпус і псувати чистоту поверхні різу. ЗмащенняПеред першим запуском і надалі регулярно змащую напрямні станини, гвинт поперечного супорта і ходовий гвинт тонким машинним маслом через штатні маслянки - сухі напрямні зношуються в рази швидше і дають дьоргання супорта при подачі. Коробку швидкостей (якщо закрита редукторна, а не пасова) перевіряю на рівень мастила окремо, за графіком з паспорта станка, зазвичай раз на кілька місяців активної роботи або раз на сезон при епізодичному використанні. Налаштування супорта і різцяВисоту різця виставляю точно по центру шпинделя, підкладаючи пластини під різцетримач - різець вище або нижче центру дає нерівномірний знос і гірший чистовий різ, особливо помітно на кольорових металах. Люфт у супорті прибираю регулюванням клинових планок (гібів), а не підтягуванням до заклинювання - супорт має рухатись плавно, без напруги в русі. Обкатка нового верстатаПерші кілька годин роботи не навантажую верстат на максимум - точу на невеликій глибині різу і помірних обертах, даю коробці передач і підшипникам шпинделя притертись. Після перших годин обкатки перевіряю рівень мастила у всіх точках змащення ще раз, дрібна металева стружка з притирки нових поверхонь потрапляє в мастило і краще замінити його свіжим, ніж дати абразивним частинкам циркулювати далі по системі. Перевірка точності і геометріїРаз на кілька місяців активного використання перевіряю циліндричність пробної деталі - точу вал довжиною 150-200 мм і виміряю діаметр з обох кінців штангенциркулем чи мікрометром. Якщо є конусність (діаметри відрізняються), причина зазвичай у перекосі задньої бабки відносно передньої або в перекосі станини від нерівної установки, а не в зносі різця, як часто думають на перший погляд. Типові поломки
Зношувані вузли і запчастини
Раджу тримати про запас хоча б приводний пас і пусковий конденсатор - це найдешевші деталі з усього списку, а простій верстата через них найбільш прикрий, бо причина банальна, а деталь у наявності знайти терміново вдається не завжди. Все, що стосується різьбонарізних шестерень і супорта, купую тільки під конкретну модель, звіряючи модуль зачеплення, а не орієнтуючись на зовнішню схожість деталей від інших брендів верстатів. Вибір різців і оптимальних режимів різанняДля чорнового точіння сталі використовую прохідні різці з твердосплавною напайкою - вони довше тримають заточку при знятті великого шару металу, ніж різці з інструментальної сталі. Для чистового точіння і фінішних проходів беру гостріший різець з меншим радіусом заокруглення вершини - чистота поверхні залежить від радіуса вершини різця не менше, ніж від оборотів шпинделя. На алюмінії та інших кольорових металах оберти можна і треба піднімати вище, ніж на сталі, інакше різець "маже" метал замість чистого зняття стружки, а на в'язкій нержавіючій сталі навпаки знижую оберти і подачу, щоб уникнути наклепу поверхні. Робоче місце і зберіганняВерстат ставлю в сухому приміщенні, вологість і перепади температури шкодять чавунній станині не менше, ніж металевій техніці іншого типу - на необроблених ділянках напрямних з часом з'являється поверхнева іржа, яка потім псує точність ходу супорта. Після завершення роботи прибираю стружку з напрямних і зони патрона щіткою, а не стисненим повітрям - здуте повітрям абразивне сміття однаково потрапляє в мастило напрямних, тільки з іншого боку. Відкриті металеві ділянки станини, які не покриті фарбою, періодично протираю тонким шаром консерваційного мастила, особливо якщо верстат простоює тижнями між роботами. Підсумок: Zenitech MD250-750 - надійний верстат початкового-середнього рівня, головне вчасно змащувати напрямні і ходові гвинти та не забувати про правильну висоту різця, тоді точність тримається довго. Zenitech MD250-750 - настільний токарний верстат по металу середнього класу, той формат, який беруть у невелику майстерню, гараж чи цех, де потрібно точити вали, втулки, різьбу під власні потреби, а не ставити виробництво на потік. Цифри в назві не випадкові - 250 це максимальний діаметр обробки над станиною, 750 це відстань між центрами, тобто максимальна довжина заготовки. Розберу характеристики, як правильно ввести станок в експлуатацію, типові поломки і зношувані вузли, які варто тримати про запас. Цей клас верстатів - настільний токарний по металу з відстанню між центрами 750 мм - дозволяє точити вали і деталі середньої довжини, з якими не впорається компактний хобі-верстат з базою 300-400 мм, але для серйозного виробничого навантаження в кілька змін щодня це все ж не той рівень жорсткості і потужності, що у промислового верстата. Оптимальна ніша - ремонтна майстерня, невелике фермерське господарство з власним парком техніки, приватний гараж для точіння запчастин під себе. Технічні характеристики Zenitech MD250-750
Введення в експлуатацію і базове обслуговуванняВстановлення і вирівнюванняПеред першим запуском станок обов'язково виставляю по рівню на всіх чотирьох точках опори - навіть невеликий перекос станини дає систематичну похибку конусності на довгих заготовках, яку потім важко відрізнити від зносу напрямних. Верстак чи стіл під станок має бути жорстким, без прогину під вагою металевої станини, інакше вібрація при точінні буде передаватись на весь корпус і псувати чистоту поверхні різу. ЗмащенняПеред першим запуском і надалі регулярно змащую напрямні станини, гвинт поперечного супорта і ходовий гвинт тонким машинним маслом через штатні маслянки - сухі напрямні зношуються в рази швидше і дають дьоргання супорта при подачі. Коробку швидкостей (якщо закрита редукторна, а не пасова) перевіряю на рівень мастила окремо, за графіком з паспорта станка, зазвичай раз на кілька місяців активної роботи або раз на сезон при епізодичному використанні. Налаштування супорта і різцяВисоту різця виставляю точно по центру шпинделя, підкладаючи пластини під різцетримач - різець вище або нижче центру дає нерівномірний знос і гірший чистовий різ, особливо помітно на кольорових металах. Люфт у супорті прибираю регулюванням клинових планок (гібів), а не підтягуванням до заклинювання - супорт має рухатись плавно, без напруги в русі. Обкатка нового верстатаПерші кілька годин роботи не навантажую верстат на максимум - точу на невеликій глибині різу і помірних обертах, даю коробці передач і підшипникам шпинделя притертись. Після перших годин обкатки перевіряю рівень мастила у всіх точках змащення ще раз, дрібна металева стружка з притирки нових поверхонь потрапляє в мастило і краще замінити його свіжим, ніж дати абразивним частинкам циркулювати далі по системі. Перевірка точності і геометріїРаз на кілька місяців активного використання перевіряю циліндричність пробної деталі - точу вал довжиною 150-200 мм і виміряю діаметр з обох кінців штангенциркулем чи мікрометром. Якщо є конусність (діаметри відрізняються), причина зазвичай у перекосі задньої бабки відносно передньої або в перекосі станини від нерівної установки, а не в зносі різця, як часто думають на перший погляд. Типові поломки
Зношувані вузли і запчастини
|
