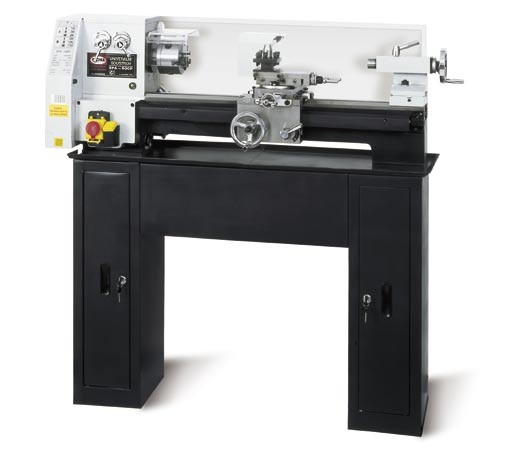

Універсальний токарний верстат Proma SPA-500P
Актуальную цену уточняйте у менеджера
- підставка
- 4-кулачковий ексцентриковий патрон
- планшайба
- нерухомий люнет
- рухомий люнет
- комплект різців SK 10 х 10 (6 шт)
- фланець під патрон
- свердлильний патрон 13/В16
- дорн В16/Mk II
- обертовий центр
- цанговий затискач
- цанги діам. 3, 4, 6, 8, 10, 12 мм
- частотний перетворювач FMO-1
-
Способи доставки
- Доставка кур'єром
- Нова пошта
-
Способи оплати
- Накладеним платежем
- На картку Монобанк
- На картку ПриватБанк
- Приват24
- Основное
- Полное описание
- Відгуки
Основное
Універсальний токарний верстат Proma SPA-500P
Proma SPA-500P - це настільний токарний верстат з категорії "для серйозної майстерні, але не для виробництва". За 15 років роботи я бачив верстати Proma у приватних майстернях, шкільних трудових кабінетах, на ремонтних базах сільгосптехніки. Це не ЧПУ-станок і не промисловий комплекс - це універсальний верстат для механіка-приватника, моделіста, реставратора, який хоче точити, нарізати різьбу, обробляти невеликі деталі з металу і неметалів. Для цеху мототехніки чи фермерського ремонту трактору - недостатньо потужно. Для домашньої майстерні з регулярними точильними роботами - оптимальний клас.
Чому SPA-500P цікавий механікам-приватникам
- 500 мм довжина обточування - це той розмір, який покриває основну масу домашніх задач: вали для дрібної техніки, оправки, втулки, моделі для авто/мото, реставрація деталей старих верстатів. Більше за 500 мм - це вже промисловий клас.
- Частотний перетворювач FMO-1 у комплекті - це найприємніший подарунок від Proma. Плавне регулювання обертів від 140 до 1710 об/хв через ручку, без перемикача шківів. Для нарізки різьби критично важливо.
- 4-кулачковий ексцентриковий патрон + планшайба у комплекті - це повний стартовий набір. Можна затиснути круглу деталь, квадратну заготовку, кільце через планшайбу. Доукуповувати оснащення для старту не треба.
- Цанговий затискач з цангами 3, 4, 6, 8, 10, 12 мм - це для точної роботи з дрібними деталями (моделі, годинникова механіка, ювелірка). Цангове кріплення дає мінімальне биття на тонких заготовках, що важливо для прецизії.
- Метрична різьба 0,4-3 мм - можна нарізати стандартні різьби М3, М4, М5, М6, М8, М10, М12. Для побутової механіки цей діапазон закриває 95% задач.
Технічні характеристики
| Потужність | 370 Вт |
| Напруга | 400 В (3 фази через перетворювач) |
| Діапазон обертів | 140-1710 об/хв |
| Довжина обточування | 500 мм |
| Діаметр над станиною | 200 мм |
| Діаметр над супортом | 115 мм |
| Конус шпинделя | III Мк |
| Конус пінолі | II Мк |
| Хід пінолі | 45 мм |
| Прохід шпинделя | 20 мм |
| Метрична різьба | 0,4-3 мм |
| Габарити | 1160 х 560 х 420 мм |
| Вага | 130 кг |
| Артикул | 25320500 |
| Гарантія | 12 місяців |
Реальний сценарій: майстерня реставратора мототехніки
Розповім, як SPA-500P працює у майстерні мого знайомого реставратора мотоциклів радянської епохи. Завдання за місяць: виточити 6 валиків коробки передач "Іж-Юпітера" діаметром 20-25 мм, нарізати різьбу М6 на 12 шпильках кронштейна, обточити втулки амортизаторів з бронзи (8 шт), реставрувати ручку перемикача - обточити пластикову заготовку до потрібного профілю.
За місяць верстат працює приблизно 40-60 годин. Знос: один комплект різців SK 10×10 (з комплекту 6 шт) затупився на двох - потребують переточки. Шпиндель і направляючі тримаються нормально, биття на патроні в межах 0,03 мм (заводська норма). Двигун не гріється навіть при роботі по 2 години підряд - це заслуга частотного перетворювача, який не дає піков навантаження.
На що звернути увагу при покупці
Перевірте напругу мережі. Верстат працює від 400 В через частотний перетворювач FMO-1. У більшості приватних майстерень є тільки 220 В однофазне. Уточнюйте: ваша мережа підтягне 400 В трифазну (мало хто має у домі), чи перетворювач FMO-1 у комплекті йде з можливістю підключення на 220 В через інвертор. Без 3-фазного живлення верстат не запуститься.
Підставка - обов'язкова. Йде у комплекті, але перевірте її стійкість після збирання. SPA-500P важить 130 кг, при роботі з масивними заготовками вібрація передається на основу. На бетонній підлозі ставте на гумові підкладки, на дерев'яній - анкерируйте до плити.
Чесно про мінуси: 370 Вт - це скромна потужність для металу. Обробка заготовок зі сталі 45 діаметром 50+ мм вимагатиме повільної подачі і малих знятий стружки за прохід. Для регулярної роботи зі сталями твердістю 30+ HRC беріть верстат від 750 Вт (Proma SPA-700P або вище). І ще: документація йде чеською/англійською, переклад українською - у вигляді нашвидко зробленої копії, де частина термінів не перекладена. Для початківця-токаря може бути складно зорієнтуватися без супровідного відео.
З цим товаром купують
Для повноцінного оснащення майстерні додайте:
- Набір токарних різців HSS або з твердосплавною пайкою на 15-20 позицій
- Свердла з конусом Морзе II для пінолі: набір 6-20 мм
- Заточний верстат для різців (Proma BKS-150 або аналог) - без нього різці один раз затупляться і робота стане
- Штангенциркуль цифровий 0-150 мм і мікрометр 0-25 мм - без них точення без контролю
- МОР (мастильно-охолоджувальна рідина) для металообробки + бачок з системою подачі
FAQ - типові запитання покупців
Чи можна точити сталь конструкційну?
Так, сталі 20, 35, 45 діаметром до 30-40 мм - без проблем. Глибина зняття за прохід 0,5-1,5 мм залежно від твердості. Для нержавійки і легованих сталей (40Х, 30ХГСА) - можна, але потрібні різці з кобальтового сплаву HSS-Co або твердосплавні, і повільніша подача. Загартовану сталь HRC 50+ цей верстат не візьме - потрібен шліфувальний верстат.
Чи можна нарізати дюймову різьбу?
Базова комплектація передбачає тільки метричну різьбу 0,4-3 мм. Для дюймової (BSP, UNC) потрібен додатковий набір змінних шестерень (купується окремо у Proma, артикул уточнюється у дилера, ціна 3000-5000 грн). Для побутового механіка дюймова різьба потрібна рідко - це більше тема для реставрації іноземного антикваріату.
Як вирівняти задню бабку?
Базова процедура: затисніть оправку у патроні, підведіть піноль задньої бабки до центру оправки. Якщо є зміщення вліво/вправо - регулюється болтами на основі бабки. Точна вивірка робиться індикатором: затискаєте циліндричну заготовку 200-300 мм, проточуєте її, міряєте діаметр у двох точках - у патрона і у бабки. Різниця має бути менше 0,05 мм. Якщо більше - підрегулюйте бабку. Це разова операція після покупки, потім тримається роками.
Чи підходить для дерева та пластику?
Так, з відповідними різцями. Для дерева потрібні півкруглі різці (стамеска токарна) - точите ручки інструменту, шахові фігури, моделі. Для пластику (капролон, ПЕТ, текстоліт) - звичайні металеві різці на високих обертах 1500-1710 об/хв. Витяжка пилу обов'язкова: дерев'яний пил і пластикова стружка швидко забивають направляючі.
Який сервіс і запчастини в Україні?
Proma - чеський бренд з офіційним представництвом в Україні. Запчастини (пас, шестерні, підшипники, частотник FMO-1) доступні через офіційного дилера у Києві, термін постачання 2-4 тижні з Європи. Капітальний ремонт силами сервісу - від 5000 грн залежно від обсягу. Для приватної майстерні це робочий варіант; для виробництва з простоями, які коштують грошей, краще брати верстат локального бренду з постачанням запчастин з України.
Підсумок майстра: Proma SPA-500P - це той рівень токарного верстата, на якому реально працювати у домашній майстерні без компромісів по точності. Частотний перетворювач у комплекті, повний набір оснащення, чесна потужність на свій розмір. Для механіка-аматора з регулярними роботами, реставратора, моделіста - оптимальний клас. Для промислового виробництва і регулярної обробки великих заготовок зі сталі 45+ - недостатньо. Якщо плануєте серйозні задачі, дивіться у бік SPA-700P або SPI-1000P. Тут - золота середина між професійною точністю і домашнім бюджетом.
Повні технічні характеристики Proma SPA-500P
SPA-500P це настільний токарно-гвинторізний верстат, розрахований на домашню майстерню, навчальний клас або невелику ремонтну дільницю, а не на серійне виробництво. Головне, що варто розуміти одразу: це верстат початкового рівня з поясним (пасовим) приводом, тому не чекайте від нього продуктивності промислового 1К62 чи сучасного ЧПУ-станка. Але для нарізання різьби, точіння валів, втулок і дрібних деталей своїми руками він цілком придатний, якщо розуміти його межі.
Часто запитують, чим ця модель відрізняється від інших верстатів лінійки Proma серії SPA. Головна відмінність саме в діапазоні відстані між центрами і максимальному діаметрі обробки менші моделі серії розраховані на коротші деталі, більші вимагають вже стаціонарного розміщення на окремому фундаменті через більшу вагу і габарити. SPA-500P це той компромісний варіант, який ще можна поставити на міцний верстак у гаражі чи майстерні, не будуючи під нього окремий фундамент, але вже достатньо потужний для реальних побутових і дрібних виробничих задач.
| Потужність двигуна | 0.37 кВт (виконання 230В), є також версія 380В на 0.37 кВт |
| Живлення | однофазна мережа 230В, звичайна побутова розетка |
| Макс. діаметр обробки над станиною | 200 мм |
| Макс. діаметр обробки над супортом | 115 мм |
| Відстань між центрами | 500 мм |
| Конус шпинделя | МК3 |
| Частота обертання шпинделя | 140-1710 об/хв (ступінчасте перемикання) |
| Крок метричної різьби, що нарізається | 0.4-3 мм |
| Тип приводу | пасовий, через редуктор |
| Поздовжня подача | механічна автоматична, від ходового валу |
| Нарізання різьби | механічне, через ходовий гвинт і змінні шестерні |
| Габарити станка | 1160 x 560 x 420 мм |
| Вага | 130 кг |
| Призначення | навчальні центри, домашня майстерня, дрібносерійне виробництво, ремонт |
Інструкція з експлуатації Proma SPA-500P
Встановлення і вирівнювання
130 кг це не той верстат, який можна поставити криво і забути. Перед першим пуском обов'язково виставте станину по рівню в двох площинах, під ніжки за потреби підкладіть регулювальні пластини. Невиставлений верстат дає биття шпинделя, хвилясту поверхню деталі і прискорений знос напрямних супорта. Після вирівнювання перевірте це через тиждень роботи бетонна або дерев'яна підлога під вагою верстата може просісти, і геометрію треба буде підкоригувати.
Змащення перед пуском
Перед першим включенням обов'язково промастіть усі точки змащення напрямні станини, гвинт поперечної подачі, ходовий вал і гвинт, підшипники шпинделя. На заводі верстат постачається з консерваційним мастилом, яке потрібно змити гасом або уайт-спіритом і замінити на робочу оливу (індустріальна І-20 або аналог для напрямних). Без цього кроку перші години роботи супорт ходитиме туго і нерівномірно.
Вибір оборотів шпинделя під матеріал
140-1710 об/хв перемикається ступінчасто ремінною передачею, зазвичай через переставляння паса на шківах різного діаметра плюс редуктор. Для сталі на чорновому проході беріть нижчі оберти (140-400 об/хв) з великою подачею, для чистового точіння сталі середні (400-900 об/хв). Для точіння латуні, алюмінію і пластиків можна йти на верхню межу (900-1710 об/хв). Занизькі оберти при точінні кольорових металів дають задирки на поверхні, зависокі на сталі перегрівають різець і швидко тупить його.
Нарізання різьби
Перед нарізанням різьби обов'язково перевірте таблицю змінних шестерень у паспорті верстата, наклеєну зазвичай на кришці коробки передач шестерні підбираються під конкретний крок від 0.4 до 3 мм. Перший прохід робіть на мінімальній подачі і неглибокому врізанні, супорт вимикайте вручну по ризці або упору, лімб точно на упор довіряти не варто через люфт гвинта. На SPA-500P різьбу нарізають при відносно невисоких обертах шпинделя, щоб встигати вчасно відвести різець.
Вибір різця і глибини різання
Для чорнового точіння сталі беріть прохідний упорний різець з великим кутом при вершині, глибину різання до 2-3 мм за прохід при помірній подачі. Для чистового проходу глибина 0.1-0.5 мм, подача мінімальна, оберти вищі в межах діапазону для матеріалу. Відрізний різець встановлюйте строго перпендикулярно до осі деталі і точно по центру інакше при відрізанні його "затягує" і ламає пластину або сам різець. На верстатах такого класу з невеликою жорсткістю станини краще брати менші глибини різання за кілька проходів, ніж намагатися зняти весь припуск одразу це береже і різець, і геометрію напрямних.
Охолодження при точінні
SPA-500P не має вбудованої системи подачі охолоджувальної рідини, тому при точінні сталі на підвищених обертах чи глибокому різанні охолоджуйте зону різання вручну, періодично наносячи мастильно-охолоджувальну рідину пензликом або з масельнички. Це особливо важливо при нарізанні різьби мітчиком чи плашкою вручну, а також при свердлінні глибоких отворів у задній бабці без охолодження різець швидше тупиться, а на алюмінії та латуні можливе налипання стружки на різальну кромку.
Регламент обслуговування
Щодня перед роботою: промастити напрямні станини і супорта, перевірити натяг паса. Щотижня: очистити верстат від стружки, особливо з-під супорта і з зони ходового гвинта, промастити гвинт поперечної подачі. Раз на місяць: перевірити люфт супорта і за потреби підтягнути клинову планку, перевірити стан кулачків патрона, оглянути пас на тріщини чи витягування. Раз на півроку: розібрати і промити підшипники шпинделя, за потреби замінити мастило в редукторі.
Типові проблеми Proma SPA-500P
Вібрація і хвиляста поверхня деталі
Три основні причини. Невиставлений по рівню верстат перевіряється рівнем на станині в поздовжньому і поперечному напрямку. Люфт у супорті через ослаблену клинову планку підтягується регулювальними гвинтами під кутом. Затуплений або неправильно заточений різець, встановлений з надмірним вильотом з різцетримача виліт має бути мінімально можливим для конкретної операції.
Пас проковзує або верещить
Найчастіше недостатній натяг клинового паса регулюється переміщенням двигуна на салазках або натяжним роликом. Другий варіант замаслений або зношений пас, потребує заміни. Якщо верещить одразу після пуску під навантаженням і зникає на холостих це майже завжди саме слабкий натяг.
Люфт супорта і ходового гвинта
Природне зношування гайки ходового гвинта з часом дає люфт, який відчувається як "провал" лімба при зміні напрямку обертання рукоятки. Частково компенсується підтягуванням розрізної гайки, при сильному зношуванні гайку потрібно міняти. Це нормальна експлуатаційна проблема для верстатів такого класу після кількох сотень годин роботи.
Биття патрона або деталі
Перевірте затиснення заготовки в кулачках патрона рівномірність затиску по всіх трьох кулачках. Далі перевірте сам патрон на биття індикатором годинникового типу, закріпленим на станині. Якщо патрон розбитий люфт у механізмі кулачків, допомагає тільки заміна або переточка кулачків "по місцю" безпосередньо на цьому верстаті.
Різьба виходить з неправильним кроком
Найчастіше переплутана пара змінних шестерень при налаштуванні перевірте таблицю в паспорті ще раз, звірте фактично встановлені шестерні з потрібними за кроком. Другий варіант коробка передач переведена не в те положення для нарізання різьби, а не для звичайної подачі, вони на SPA-500P перемикаються окремим важелем. Якщо крок "плаває" в межах одного проходу, перевірте люфт ходового гвинта і надійність фіксації супорта в подовжньому напрямку під час різьбонарізання.
Патрон важко знімається або прикипає до шпинделя
Найчастіше причина в бруді чи корозії на посадковому місці, особливо якщо верстат довго стояв без роботи у вологому приміщенні. Перед спробою зняти патрон обов'язково очистіть різьбове з'єднання чи планшайбу від стружки та бруду, нанесіть проникаюче мастило і дайте йому подіяти кілька хвилин. Знімайте патрон плавним зусиллям без ударів молотком по самому патрону це може пошкодити кулачки чи різьбу. Якщо патрон прикипів через тривалу корозію, іноді допомагає легке нагрівання посадкового місця феном технічним, після чого патрон знімається значно легше.
Витратні матеріали і запчастини для Proma SPA-500P
Клиновий пас профілю відповідно до паспорта верстата (перевіряйте маркування на знятому пасі перед замовленням заміни, довжина і профіль різняться навіть у верстатів однієї серії різних років випуску). Патрон трикулачковий самоцентрувальний під конус шпинделя МК3, найпоширеніший розмір для цього класу 100-125 мм. Різці токарні прохідні, підрізні та відрізні під різні операції, тримайте базовий набір з 3-4 позицій. Мастило для напрямних та індустріальна олива для редуктора. Оправки і патрони під МК3 для свердел і центрів задньої бабки. Свердла спіральні під конус МК3 або з циліндричним хвостовиком через перехідну втулку, набір розмірів під типові діаметри отворів. Індикатор годинникового типу з магнітною стійкою корисний інструмент для контролю биття патрона і деталі, якщо плануєте точну роботу. Тримайте про запас хоча б один змінний пас це найдешевша деталь, вихід з ладу якої повністю зупиняє роботу верстата, а також запасну розрізну гайку ходового гвинта, яка природно зношується з часом і рано чи пізно потребує заміни на будь-якому верстаті такого класу.
Підсумок: Proma SPA-500P це надійний навчальний і аматорський токарний верстат, який вимагає акуратного вирівнювання, регулярного змащення напрямних і своєчасного контролю натягу паса та люфту супорта для стабільної точності обробки.
Смотреть полное Опис
