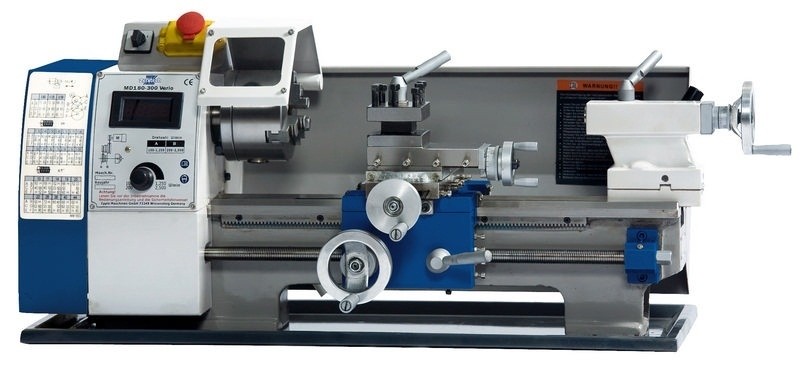

Токарний верстат по металу Zenitech MD180-300
Актуальную цену уточняйте у менеджера
-
Способи доставки
- Доставка кур'єром
- Нова пошта
-
Способи оплати
- Накладеним платежем
- На картку Монобанк
- На картку ПриватБанк
- Приват24
- Основное
- Полное описание
- Відгуки
Основное
Токарний верстат по металу Zenitech MD180-300
За 15 років роботи з токарним обладнанням у моделістських майстернях і у малих металообробних виробництвах я перепробував десятки настільних токарних верстатів - від побутових Optimum TU 1503V до радянських ТВ-4. Zenitech MD180-300 у цьому ряду тримає чітку позицію: китайсько-українська збірка для домашнього майстра або моделіста, оптимальна для дрібних деталей з кольорового металу і м'якої сталі. 60 кг ваги, потужність 450 Вт, діапазон обертів 50-2500 об/хв, прохід шпинделя 21 мм - це інструмент під реальні дрібні токарні задачі: виточити перехідник, нарізати різьбу М6-М20, обробити деталь діаметром до 100 мм. Для серйозного виробництва він слабкий. Для моделіста-авіамодельника, ремонтника побутової техніки, гаражника-винахідника - оптимальний.
Чому варто розглянути саме MD180-300
- Прохід шпинделя 21 мм - дозволяє виточувати з прутка до 20 мм діаметра без додаткових упорів. Для дрібних деталей (втулки, валики, штифти) це робочий габарит. Більший прохід зустрічається лише у верстатів вагою 150+ кг.
- Діапазон обертів 50-2500 об/хв - широкий для побутового класу. Малі оберти для різьбонарізання, середні для обробки сталі, високі для латуні і алюмінію. Одним верстатом покриваєте 90% дрібних токарних задач.
- Конус пінолі Морзе 2 - стандарт для свердлильних патронів і центрів. Будь-який інструмент з ринку підходить без перехідників. Не пов'язуєтесь з пропрієтарною оснасткою китайського нонейма.
- Хід пінолі 60 мм - оптимально для свердління наскрізних отворів у дрібних деталях. Можна свердлити отвори до 12-14 мм у м'якій сталі без проблем.
- Габарити 800×480×460 мм - компактний настільний верстат, ставиться на верстак у гаражі. Не вимагає окремої кімнати, як ТВ-7М за 150 кг ваги.
Технічні характеристики
| Потужність | 450 Вт |
| Діапазон обертів | 50-2500 об/хв |
| Прохід шпинделя | 21 мм |
| Хід пінолі | 60 мм |
| Конус пінолі | Морзе 2 |
| Габарити | 800×480×460 мм |
| Напруга | 220 В |
| Вага | 60 кг |
| Артикул | MD180-300 |
| Гарантія | 12 місяців |
Реальний сценарій: ремонт побутової техніки і виготовлення деталей
Розповім як MD180-300 переживає типовий тиждень у моїй практиці. Замовлення: виточити втулку для редуктора мотоблока (діаметр 30 мм, отвір 15 мм, довжина 40 мм), зробити різьбовий перехідник М14-М18 для гідравлічної системи, обробити перепрацьований клапан до робочих розмірів.
За 3-4 години роботи зробив усі три деталі: чорнова обточка на 1500-2000 об/хв, чистова на 1000 об/хв, нарізання різьби на 50-100 об/хв з різцевим тримачем. Двигун при обточці сталі 45 діаметром 30 мм не зривається з обертів при поперечній подачі 0,1 мм. Поверхня виходить гладкою, потребує лише легкої доводки на наждаку.
За тиждень у мене знос: 0% корпусу, заточка 2-3 різців (після обробки сталі), повна заміна охолоджувальної рідини у системі. Це нормальний робочий ритм для дрібних деталей кожен день.
На що звернути увагу при покупці
Перевірте люфт шпинделя. На свіжому верстаті при стиснутому патроні діаметром 20 мм поздовжній і поперечний люфт не повинен перевищувати 0,02-0,03 мм. Якщо більше - налагоджуйте підшипники або повертайте продавцю. Поганий шпиндель робить точну обробку неможливою.
Перевірте паралельність направляючих. Поставте циліндр і обточіть тестовий пруток. Якщо діаметр на початку і у кінці прутка різні (відхилення більше 0,05 мм на 100 мм довжини) - налагоджуйте направляючі. Це базова перевірка точності.
Чесно про мінуси: 450 Вт - потужність для дрібних деталей. Сталь діаметром 50 мм цей верстат вже не тягне у нормальному режимі: подача мала, двигун гріється, обробка йде у 3-4 рази повільніше за класичний ТВ-7. Друге: точність позиціонування не для прецизійних деталей. Авіамоделізм, виготовлення прес-форм мікронної точності - це не цей клас. Третє: поставляється у напівзібраному стані, перша година - установка, регулювання, перевірка. Без слюсарного досвіду це може лякати.
З цим товаром купують
Базовий комплект для повноцінної роботи:
- Набір різців для токарного верстата 8 мм - мінімум 6 шт (різні типи)
- Набір центрів для пінолі Морзе 2 - обертовий і непорушний
- Свердлильний патрон у пінолі Морзе 2 - 1-13 мм
- Окуляри захисні і захист обличчя - обов'язково
- Охолоджувальна рідина (емульсія СОЖ) - концентрат 1 л
- Точильний верстат для заточки різців - окуповується за рік експлуатації
- Мікрометр 0-25 мм - для контролю точності діаметра
FAQ - типові запитання покупців
Чи можна на MD180-300 обробляти сталь 45 або інструментальну?
Сталь 45 діаметром до 30 мм - так, з обмеженою подачею. Поперечна подача 0,05-0,1 мм, поздовжня 0,1-0,2 мм за прохід. Інструментальну сталь (У8, ШХ15) - можна, але потрібні твердосплавні різці з СМТ напайкою (Sandvik або CMT). Звичайні різці з ШХ15 згорять за 5 хвилин. Тверда сталь - це межа можливостей MD180-300, для серйозної роботи беріть верстат потужністю 1000+ Вт.
Чи нарізає різьбу автоматично?
У базовій комплектації - ні, MD180-300 нарізає різьбу тільки мітчиками і плашками. Для нарізання різьби різцем потрібна ходова гвинт-гайка з шестернями, яких у цьому верстаті немає. Якщо вам потрібна автоматична нарізка різьби різцем - беріть Optimum TU 2406V або Zenitech з префіксом M (модель MD250-550 нарізає різьбу).
Як часто треба обслуговувати верстат?
Раз на тиждень при щоденній експлуатації: змащування ходових гвинтів і направляючих маслом (І-30 або індустріальне), очищення від стружки, перевірка натягу пасу двигуна. Раз на місяць: заміна охолоджуючої рідини, перевірка люфта шпинделя, протяжка кріплень. Раз на 6-12 місяців: змащення підшипників літолом, перевірка електричних з'єднань.
Чи можна обробляти алюміній і латунь?
Так, навіть краще ніж сталь. Алюміній обробляється на 2000-2500 об/хв з подачею 0,2-0,3 мм за прохід. Латунь і бронза - на 1500-2000 об/хв. Поверхня виходить гладкою, не потребує доводки. Для алюмінію використовуйте різці з твердосплавною напайкою або швидкоріжуч іх сталей з кутом передньої грані 15-20°.
Чи доступні запчастини в Україні?
Так. Zenitech має українського дилера у Києві і Дніпрі. Стандартні запчастини (пас приводу, підшипники, графітові щітки) у наявності, доставка 3-7 днів. Спеціальні запчастини (шпиндель у зборі, плата керування) під замовлення 2-4 тижні. Сервісний ремонт коштує помірно - заміна шпинделя 2000-3000 грн, заміна двигуна 1500-2500 грн.
Підсумок майстра: Zenitech MD180-300 - це настільний токарний верстат для гаражника, моделіста або ремонтника побутової техніки. Не для серйозного металообробного виробництва. Якщо ви робите дрібні деталі діаметром до 30-40 мм один-два рази на тиждень, ремонтуєте мотоблок, виточуєте перехідники для гідравліки - це інструмент на 7-10 років продуктивної роботи. Для більших і точніших задач беріть Optimum TU 2406V або ТВ-4 з рук. Прагматичніше: для разової деталі простіше замовити токарю у сусідньому ангарі за 100-300 грн, для регулярної роботи - MD180-300 окуповується за рік.
Повні технічні характеристики Zenitech MD180-300
MD180-300 бюджетний міні-верстат для дому чи невеликої майстерні, класика хобі-сегменту, схожа за компоновкою на десятки подібних міні-токарних верстатів різних брендів, що виходять з одних і тих же виробничих ліній. Число в назві прямо вказує ключові параметри 180 це діаметр обробки над станиною в міліметрах, 300 відстань між центрами. Верстат легкий, компактний, підходить для точіння невеликих деталей з м'яких металів і пластиків, а не для важкого промислового навантаження.
| Діаметр обробки над станиною | 180 мм |
| Відстань між центрами | 300 мм |
| Потужність двигуна | 370 Вт, 220В однофазний, колекторний двигун постійного струму |
| Регулювання обертів | безступеневе електронне, 50-2000 об/хв |
| Конус шпинделя | MT3 |
| Конус пінолі задньої бабки | MT2 |
| Патрон | 3-кулачковий, 100 мм (K11-100) |
| Різьбонарізання | метричне, набір змінних шестерень у комплекті |
| Хід супорта поздовжній | приблизно 280 мм |
| Хід супорта поперечний | приблизно 90 мм |
| Вага верстата | приблизно 65 кг |
| Гарантія | 12 місяців |
Що реально можна точити на цьому верстаті
MD180-300 не варто порівнювати з промисловими верстатами того ж номінального діаметра над станиною реальна жорсткість станини і потужність двигуна набагато нижча. Комфортно верстат точить дрібні деталі з алюмінію, латуні, пластиків, а також невеликі вироби з м'якої сталі при акуратних, неглибоких проходах. Спроби точити загартовану сталь чи знімати за прохід більше 0.3-0.5мм по сталі швидко виявляють межу можливостей верстата вібрацію, нагрів двигуна, прискорений знос щіток. Розуміння цих реалістичних меж заздалегідь рятує від розчарування і від передчасних поломок через спроби "видавити" з бюджетного верстата промислову продуктивність.
Інструкція з експлуатації Zenitech MD180-300
Розпакування і встановлення
Верстат легкий за мірками токарних, тому кріпіть його до верстака чи столу болтами через отвори в станині обов'язково, некріплений верстат "гуляє" і б'є під час точіння навіть невеликих деталей. Перед першим включенням протріть станину і напрямні від консерваційного мастила, яким деталі покриваються на заводі для захисту від корозії під час зберігання і транспортування.
Перший запуск і обкатка
Перші 2-3 години роботи давайте невеликі оберти і невеликий знімання металу, колекторний двигун і підшипники шпинделя потребують притирання. Слідкуйте за нагрівом двигуна в перші години роботи, якщо корпус стає гарячим до дискомфорту зупиніться і дайте охолонути. Перевірте роботу регулятора обертів на всьому діапазоні, від мінімальних до максимальних, плавність ходу без ривків ознака справного електронного блоку.
Робота з супортом і різцем
Різець встановлюється по висоті центрів, перевіряється кернером задньої бабки, виліт з тримача мінімальний. На міні-верстаках цього класу через невелику жорсткість станини особливо важливо не форсувати знімання металу за один прохід беріть менше глибини різання, ніж на промисловому верстаті тієї ж номінальної потужності. Пластики і м'які кольорові метали (алюміній, латунь) точаться значно легше сталі, для сталі знімайте зовсім невеликий шар за прохід.
Різьбонарізання змінними шестернями
У комплекті йде набір змінних шестерень для нарізання основних метричних кроків різьби, таблиця комбінацій зазвичай наклеєна на кожусі коробки передач або в паспорті. Встановлюйте шестерні строго за таблицею, невірна комбінація дасть неправильний крок різьби. Нарізайте за кілька легких проходів, а не за один глибокий, зважаючи на невелику жорсткість верстата.
Регламент технічного обслуговування
Перед кожною роботою протирайте напрямні станини від стружки і бруду, легкий шар мастила запобігає корозії. Раз на тиждень перевіряйте натяг паса приводу шпинделя, послаблений пас дає прослизання і втрату обертів під навантаженням. Раз на місяць змащуйте ходовий гвинт і напрямні супорта, перевіряйте люфти регулювальних гайок. Раз на рік перевіряйте щітки колекторного двигуна на знос, за потреби заміняйте.
Заміна щіток колекторного двигуна своїми руками
Це найпростіша і найчастіша операція обслуговування бюджетних міні-верстатів. Відкрийте кришку двигуна (зазвичай два-чотири гвинти), витягніть щіткотримачі, огляньте графітову щітку якщо вона зносилася до половини початкової довжини чи менше, заміна обов'язкова. Нові щітки перед установкою злегка притріть до профілю колектора дрібним наждаком, обгорнутим навколо самого колектора, для кращого прилягання контактної поверхні. Після заміни дайте двигуну попрацювати на холостому ходу кілька хвилин для остаточної притирки нових щіток.
Типові проблеми і несправності Zenitech MD180-300
Двигун не розвиває обертів або втрачає потужність під навантаженням
Знос вугільних щіток колекторного двигуна найпоширеніша причина на бюджетних верстатах цього класу, щітки доступні і замінюються самостійно за 15-20 хвилин. Забруднений колектор нагаром від щіток перевіряється і чиститься дрібним наждаком при знятих щітках. Несправність електронного регулятора обертів перевіряється тестером на виході плати, при підозрі на плату потрібен сервіс.
Вібрація і хвилястість поверхні при точінні
Верстат не закріплений жорстко до стола перевірте затяжку кріпильних болтів станини. Завелика глибина різання за один прохід зменшіть знімання металу, особливо на сталевих заготовках. Люфт в підшипниках шпинdelя на верстатах, що довго експлуатувались без ревізії, підшипники потребують заміни.
Складно нарізати чисту різьбу
Неправильна комбінація змінних шестерень звірте з таблицею з паспорта верстата. Недостатня жорсткість при глибокому проході через невеликий вага станини нарізайте меншими проходами, більше проходів замість спроби зняти профіль одразу.
Патрон бʼє при обертанні
Забруднення чи стружка між патроном і фланцем шпинделя зніміть патрон, протріть посадкову поверхню. Знос кулачків патрона при тривалій експлуатації нерівномірний знос дає биття заготовки, перевіряється індикатором.
Задня бабка не фіксується жорстко на станині
Ослаблений фіксуючий важіль чи гвинт кріплення задньої бабки до напрямних станини перевірте і підтягніть механізм фіксації. Забруднення чи знос напрямних під задньою бабкою на верстатах з великим напрацюванням, при значному зношенні бабка втрачає точність паралельності відносно шпинделя, що видно по конусності при обробці між центрами, потребує ревізії напрямних чи заміни бабки.
Регулятор обертів працює нестабільно, "смикає" швидкість
Типова проблема бюджетних верстатів з електронним регулюванням через колекторний двигун постійного струму знос потенціометра регулятора, контакт всередині ручки регулювання забруднюється чи протирається з часом. Спробуйте покрутити ручку регулятора кілька разів в обидва боки на непрацюючому верстаті, іноді це відновлює контакт. Якщо не допомагає, потенціометр підлягає заміні, деталь недорога і продається окремо від усього блоку керування.
Витратні матеріали і запчастини для Zenitech MD180-300
Вугільні щітки колекторного двигуна витратна деталь, яка вимагає періодичної заміни, тримайте комплект про запас, це найчастіша причина втрати потужності на бюджетних верстатах. Клинопасовий привід шпинделя підбирається за перерізом і довжиною з паспорта. Патрон 3-кулачковий 100мм (K11-100) стандартний розмір, замінюється при зношенні кулачків без ремонту. Різці токарні малого перерізу під невелику станину верстата, підходять стандартні хобі-різці 8-10мм. Мастило для напрямних станини і ходового гвинта легке машинне мастило, наносити тонким шаром після кожної роботи для захисту від корозії. Потенціометр регулятора обертів варто тримати про запас, якщо верстат активно експлуатується щомісяця, оскільки це найшвидше зношувана електронна деталь на моделях з електронним керуванням.
Модернізація і апгрейд бюджетного верстата
Власники цієї категорії верстатів часто самостійно допрацьовують верстат для кращої точності: встановлюють додатковий цифровий індикатор положення (DRO) на супорт замість штатних лімбів з поділками, що суттєво спрощує повторюване точіння партії однакових деталей. Заміна штатного пасового приводу на якісніший поліклиновий пас іноді трохи зменшує вібрацію на високих обертах. Такі допрацювання не обов'язкові для базового використання, але варті розгляду, якщо верстат планується використовувати регулярно і потрібна вища повторюваність розмірів.
Скільки реально прослужить верстат цього класу
При адекватному навантаженні відповідному завданням хобі-майстерні верстат справно відпрацьовує кілька років навіть при регулярному використанні кілька разів на тиждень. Найшвидше зношувані вузли щітки двигуна і клинопасовий привід, обидва недорогі і легко замінюються самостійно. Станина і напрямні при акуратному поводженні (без ударних навантажень і спроб точити матеріали, не призначені для цього класу верстатів) практично не зношуються протягом усього терміну служби верстата, це найдовговічніший вузол конструкції.
Смотреть полное Опис
Характеристики
Полное описание
Токарний верстат по металу Zenitech MD180-300
За 15 років роботи з токарним обладнанням у моделістських майстернях і у малих металообробних виробництвах я перепробував десятки настільних токарних верстатів - від побутових Optimum TU 1503V до радянських ТВ-4. Zenitech MD180-300 у цьому ряду тримає чітку позицію: китайсько-українська збірка для домашнього майстра або моделіста, оптимальна для дрібних деталей з кольорового металу і м'якої сталі. 60 кг ваги, потужність 450 Вт, діапазон обертів 50-2500 об/хв, прохід шпинделя 21 мм - це інструмент під реальні дрібні токарні задачі: виточити перехідник, нарізати різьбу М6-М20, обробити деталь діаметром до 100 мм. Для серйозного виробництва він слабкий. Для моделіста-авіамодельника, ремонтника побутової техніки, гаражника-винахідника - оптимальний.
Чому варто розглянути саме MD180-300
- Прохід шпинделя 21 мм - дозволяє виточувати з прутка до 20 мм діаметра без додаткових упорів. Для дрібних деталей (втулки, валики, штифти) це робочий габарит. Більший прохід зустрічається лише у верстатів вагою 150+ кг.
- Діапазон обертів 50-2500 об/хв - широкий для побутового класу. Малі оберти для різьбонарізання, середні для обробки сталі, високі для латуні і алюмінію. Одним верстатом покриваєте 90% дрібних токарних задач.
- Конус пінолі Морзе 2 - стандарт для свердлильних патронів і центрів. Будь-який інструмент з ринку підходить без перехідників. Не пов'язуєтесь з пропрієтарною оснасткою китайського нонейма.
- Хід пінолі 60 мм - оптимально для свердління наскрізних отворів у дрібних деталях. Можна свердлити отвори до 12-14 мм у м'якій сталі без проблем.
- Габарити 800×480×460 мм - компактний настільний верстат, ставиться на верстак у гаражі. Не вимагає окремої кімнати, як ТВ-7М за 150 кг ваги.
Технічні характеристики
| Потужність | 450 Вт |
| Діапазон обертів | 50-2500 об/хв |
| Прохід шпинделя | 21 мм |
| Хід пінолі | 60 мм |
| Конус пінолі | Морзе 2 |
| Габарити | 800×480×460 мм |
| Напруга | 220 В |
| Вага | 60 кг |
| Артикул | MD180-300 |
| Гарантія | 12 місяців |
Реальний сценарій: ремонт побутової техніки і виготовлення деталей
Розповім як MD180-300 переживає типовий тиждень у моїй практиці. Замовлення: виточити втулку для редуктора мотоблока (діаметр 30 мм, отвір 15 мм, довжина 40 мм), зробити різьбовий перехідник М14-М18 для гідравлічної системи, обробити перепрацьований клапан до робочих розмірів.
За 3-4 години роботи зробив усі три деталі: чорнова обточка на 1500-2000 об/хв, чистова на 1000 об/хв, нарізання різьби на 50-100 об/хв з різцевим тримачем. Двигун при обточці сталі 45 діаметром 30 мм не зривається з обертів при поперечній подачі 0,1 мм. Поверхня виходить гладкою, потребує лише легкої доводки на наждаку.
За тиждень у мене знос: 0% корпусу, заточка 2-3 різців (після обробки сталі), повна заміна охолоджувальної рідини у системі. Це нормальний робочий ритм для дрібних деталей кожен день.
На що звернути увагу при покупці
Перевірте люфт шпинделя. На свіжому верстаті при стиснутому патроні діаметром 20 мм поздовжній і поперечний люфт не повинен перевищувати 0,02-0,03 мм. Якщо більше - налагоджуйте підшипники або повертайте продавцю. Поганий шпиндель робить точну обробку неможливою.
Перевірте паралельність направляючих. Поставте циліндр і обточіть тестовий пруток. Якщо діаметр на початку і у кінці прутка різні (відхилення більше 0,05 мм на 100 мм довжини) - налагоджуйте направляючі. Це базова перевірка точності.
Чесно про мінуси: 450 Вт - потужність для дрібних деталей. Сталь діаметром 50 мм цей верстат вже не тягне у нормальному режимі: подача мала, двигун гріється, обробка йде у 3-4 рази повільніше за класичний ТВ-7. Друге: точність позиціонування не для прецизійних деталей. Авіамоделізм, виготовлення прес-форм мікронної точності - це не цей клас. Третє: поставляється у напівзібраному стані, перша година - установка, регулювання, перевірка. Без слюсарного досвіду це може лякати.
З цим товаром купують
Базовий комплект для повноцінної роботи:
- Набір різців для токарного верстата 8 мм - мінімум 6 шт (різні типи)
- Набір центрів для пінолі Морзе 2 - обертовий і непорушний
- Свердлильний патрон у пінолі Морзе 2 - 1-13 мм
- Окуляри захисні і захист обличчя - обов'язково
- Охолоджувальна рідина (емульсія СОЖ) - концентрат 1 л
- Точильний верстат для заточки різців - окуповується за рік експлуатації
- Мікрометр 0-25 мм - для контролю точності діаметра
FAQ - типові запитання покупців
Чи можна на MD180-300 обробляти сталь 45 або інструментальну?
Сталь 45 діаметром до 30 мм - так, з обмеженою подачею. Поперечна подача 0,05-0,1 мм, поздовжня 0,1-0,2 мм за прохід. Інструментальну сталь (У8, ШХ15) - можна, але потрібні твердосплавні різці з СМТ напайкою (Sandvik або CMT). Звичайні різці з ШХ15 згорять за 5 хвилин. Тверда сталь - це межа можливостей MD180-300, для серйозної роботи беріть верстат потужністю 1000+ Вт.
Чи нарізає різьбу автоматично?
У базовій комплектації - ні, MD180-300 нарізає різьбу тільки мітчиками і плашками. Для нарізання різьби різцем потрібна ходова гвинт-гайка з шестернями, яких у цьому верстаті немає. Якщо вам потрібна автоматична нарізка різьби різцем - беріть Optimum TU 2406V або Zenitech з префіксом M (модель MD250-550 нарізає різьбу).
Як часто треба обслуговувати верстат?
Раз на тиждень при щоденній експлуатації: змащування ходових гвинтів і направляючих маслом (І-30 або індустріальне), очищення від стружки, перевірка натягу пасу двигуна. Раз на місяць: заміна охолоджуючої рідини, перевірка люфта шпинделя, протяжка кріплень. Раз на 6-12 місяців: змащення підшипників літолом, перевірка електричних з'єднань.
Чи можна обробляти алюміній і латунь?
Так, навіть краще ніж сталь. Алюміній обробляється на 2000-2500 об/хв з подачею 0,2-0,3 мм за прохід. Латунь і бронза - на 1500-2000 об/хв. Поверхня виходить гладкою, не потребує доводки. Для алюмінію використовуйте різці з твердосплавною напайкою або швидкоріжуч іх сталей з кутом передньої грані 15-20°.
Чи доступні запчастини в Україні?
Так. Zenitech має українського дилера у Києві і Дніпрі. Стандартні запчастини (пас приводу, підшипники, графітові щітки) у наявності, доставка 3-7 днів. Спеціальні запчастини (шпиндель у зборі, плата керування) під замовлення 2-4 тижні. Сервісний ремонт коштує помірно - заміна шпинделя 2000-3000 грн, заміна двигуна 1500-2500 грн.
Підсумок майстра: Zenitech MD180-300 - це настільний токарний верстат для гаражника, моделіста або ремонтника побутової техніки. Не для серйозного металообробного виробництва. Якщо ви робите дрібні деталі діаметром до 30-40 мм один-два рази на тиждень, ремонтуєте мотоблок, виточуєте перехідники для гідравліки - це інструмент на 7-10 років продуктивної роботи. Для більших і точніших задач беріть Optimum TU 2406V або ТВ-4 з рук. Прагматичніше: для разової деталі простіше замовити токарю у сусідньому ангарі за 100-300 грн, для регулярної роботи - MD180-300 окуповується за рік.
Повні технічні характеристики Zenitech MD180-300
MD180-300 бюджетний міні-верстат для дому чи невеликої майстерні, класика хобі-сегменту, схожа за компоновкою на десятки подібних міні-токарних верстатів різних брендів, що виходять з одних і тих же виробничих ліній. Число в назві прямо вказує ключові параметри 180 це діаметр обробки над станиною в міліметрах, 300 відстань між центрами. Верстат легкий, компактний, підходить для точіння невеликих деталей з м'яких металів і пластиків, а не для важкого промислового навантаження.
| Діаметр обробки над станиною | 180 мм |
| Відстань між центрами | 300 мм |
| Потужність двигуна | 370 Вт, 220В однофазний, колекторний двигун постійного струму |
| Регулювання обертів | безступеневе електронне, 50-2000 об/хв |
| Конус шпинделя | MT3 |
| Конус пінолі задньої бабки | MT2 |
| Патрон | 3-кулачковий, 100 мм (K11-100) |
| Різьбонарізання | метричне, набір змінних шестерень у комплекті |
| Хід супорта поздовжній | приблизно 280 мм |
| Хід супорта поперечний | приблизно 90 мм |
| Вага верстата | приблизно 65 кг |
| Гарантія | 12 місяців |
Що реально можна точити на цьому верстаті
MD180-300 не варто порівнювати з промисловими верстатами того ж номінального діаметра над станиною реальна жорсткість станини і потужність двигуна набагато нижча. Комфортно верстат точить дрібні деталі з алюмінію, латуні, пластиків, а також невеликі вироби з м'якої сталі при акуратних, неглибоких проходах. Спроби точити загартовану сталь чи знімати за прохід більше 0.3-0.5мм по сталі швидко виявляють межу можливостей верстата вібрацію, нагрів двигуна, прискорений знос щіток. Розуміння цих реалістичних меж заздалегідь рятує від розчарування і від передчасних поломок через спроби "видавити" з бюджетного верстата промислову продуктивність.
Інструкція з експлуатації Zenitech MD180-300
Розпакування і встановлення
Верстат легкий за мірками токарних, тому кріпіть його до верстака чи столу болтами через отвори в станині обов'язково, некріплений верстат "гуляє" і б'є під час точіння навіть невеликих деталей. Перед першим включенням протріть станину і напрямні від консерваційного мастила, яким деталі покриваються на заводі для захисту від корозії під час зберігання і транспортування.
Перший запуск і обкатка
Перші 2-3 години роботи давайте невеликі оберти і невеликий знімання металу, колекторний двигун і підшипники шпинделя потребують притирання. Слідкуйте за нагрівом двигуна в перші години роботи, якщо корпус стає гарячим до дискомфорту зупиніться і дайте охолонути. Перевірте роботу регулятора обертів на всьому діапазоні, від мінімальних до максимальних, плавність ходу без ривків ознака справного електронного блоку.
Робота з супортом і різцем
Різець встановлюється по висоті центрів, перевіряється кернером задньої бабки, виліт з тримача мінімальний. На міні-верстаках цього класу через невелику жорсткість станини особливо важливо не форсувати знімання металу за один прохід беріть менше глибини різання, ніж на промисловому верстаті тієї ж номінальної потужності. Пластики і м'які кольорові метали (алюміній, латунь) точаться значно легше сталі, для сталі знімайте зовсім невеликий шар за прохід.
Різьбонарізання змінними шестернями
У комплекті йде набір змінних шестерень для нарізання основних метричних кроків різьби, таблиця комбінацій зазвичай наклеєна на кожусі коробки передач або в паспорті. Встановлюйте шестерні строго за таблицею, невірна комбінація дасть неправильний крок різьби. Нарізайте за кілька легких проходів, а не за один глибокий, зважаючи на невелику жорсткість верстата.
Регламент технічного обслуговування
Перед кожною роботою протирайте напрямні станини від стружки і бруду, легкий шар мастила запобігає корозії. Раз на тиждень перевіряйте натяг паса приводу шпинделя, послаблений пас дає прослизання і втрату обертів під навантаженням. Раз на місяць змащуйте ходовий гвинт і напрямні супорта, перевіряйте люфти регулювальних гайок. Раз на рік перевіряйте щітки колекторного двигуна на знос, за потреби заміняйте.
Заміна щіток колекторного двигуна своїми руками
Це найпростіша і найчастіша операція обслуговування бюджетних міні-верстатів. Відкрийте кришку двигуна (зазвичай два-чотири гвинти), витягніть щіткотримачі, огляньте графітову щітку якщо вона зносилася до половини початкової довжини чи менше, заміна обов'язкова. Нові щітки перед установкою злегка притріть до профілю колектора дрібним наждаком, обгорнутим навколо самого колектора, для кращого прилягання контактної поверхні. Після заміни дайте двигуну попрацювати на холостому ходу кілька хвилин для остаточної притирки нових щіток.
Типові проблеми і несправності Zenitech MD180-300
Двигун не розвиває обертів або втрачає потужність під навантаженням
Знос вугільних щіток колекторного двигуна найпоширеніша причина на бюджетних верстатах цього класу, щітки доступні і замінюються самостійно за 15-20 хвилин. Забруднений колектор нагаром від щіток перевіряється і чиститься дрібним наждаком при знятих щітках. Несправність електронного регулятора обертів перевіряється тестером на виході плати, при підозрі на плату потрібен сервіс.
Вібрація і хвилястість поверхні при точінні
Верстат не закріплений жорстко до стола перевірте затяжку кріпильних болтів станини. Завелика глибина різання за один прохід зменшіть знімання металу, особливо на сталевих заготовках. Люфт в підшипниках шпинdelя на верстатах, що довго експлуатувались без ревізії, підшипники потребують заміни.
Складно нарізати чисту різьбу
Неправильна комбінація змінних шестерень звірте з таблицею з паспорта верстата. Недостатня жорсткість при глибокому проході через невеликий вага станини нарізайте меншими проходами, більше проходів замість спроби зняти профіль одразу.
Патрон бʼє при обертанні
Забруднення чи стружка між патроном і фланцем шпинделя зніміть патрон, протріть посадкову поверхню. Знос кулачків патрона при тривалій експлуатації нерівномірний знос дає биття заготовки, перевіряється індикатором.
Задня бабка не фіксується жорстко на станині
Ослаблений фіксуючий важіль чи гвинт кріплення задньої бабки до напрямних станини перевірте і підтягніть механізм фіксації. Забруднення чи знос напрямних під задньою бабкою на верстатах з великим напрацюванням, при значному зношенні бабка втрачає точність паралельності відносно шпинделя, що видно по конусності при обробці між центрами, потребує ревізії напрямних чи заміни бабки.
Регулятор обертів працює нестабільно, "смикає" швидкість
Типова проблема бюджетних верстатів з електронним регулюванням через колекторний двигун постійного струму знос потенціометра регулятора, контакт всередині ручки регулювання забруднюється чи протирається з часом. Спробуйте покрутити ручку регулятора кілька разів в обидва боки на непрацюючому верстаті, іноді це відновлює контакт. Якщо не допомагає, потенціометр підлягає заміні, деталь недорога і продається окремо від усього блоку керування.
Витратні матеріали і запчастини для Zenitech MD180-300
Вугільні щітки колекторного двигуна витратна деталь, яка вимагає періодичної заміни, тримайте комплект про запас, це найчастіша причина втрати потужності на бюджетних верстатах. Клинопасовий привід шпинделя підбирається за перерізом і довжиною з паспорта. Патрон 3-кулачковий 100мм (K11-100) стандартний розмір, замінюється при зношенні кулачків без ремонту. Різці токарні малого перерізу під невелику станину верстата, підходять стандартні хобі-різці 8-10мм. Мастило для напрямних станини і ходового гвинта легке машинне мастило, наносити тонким шаром після кожної роботи для захисту від корозії. Потенціометр регулятора обертів варто тримати про запас, якщо верстат активно експлуатується щомісяця, оскільки це найшвидше зношувана електронна деталь на моделях з електронним керуванням.
Модернізація і апгрейд бюджетного верстата
Власники цієї категорії верстатів часто самостійно допрацьовують верстат для кращої точності: встановлюють додатковий цифровий індикатор положення (DRO) на супорт замість штатних лімбів з поділками, що суттєво спрощує повторюване точіння партії однакових деталей. Заміна штатного пасового приводу на якісніший поліклиновий пас іноді трохи зменшує вібрацію на високих обертах. Такі допрацювання не обов'язкові для базового використання, але варті розгляду, якщо верстат планується використовувати регулярно і потрібна вища повторюваність розмірів.
Скільки реально прослужить верстат цього класу
При адекватному навантаженні відповідному завданням хобі-майстерні верстат справно відпрацьовує кілька років навіть при регулярному використанні кілька разів на тиждень. Найшвидше зношувані вузли щітки двигуна і клинопасовий привід, обидва недорогі і легко замінюються самостійно. Станина і напрямні при акуратному поводженні (без ударних навантажень і спроб точити матеріали, не призначені для цього класу верстатів) практично не зношуються протягом усього терміну служби верстата, це найдовговічніший вузол конструкції.
