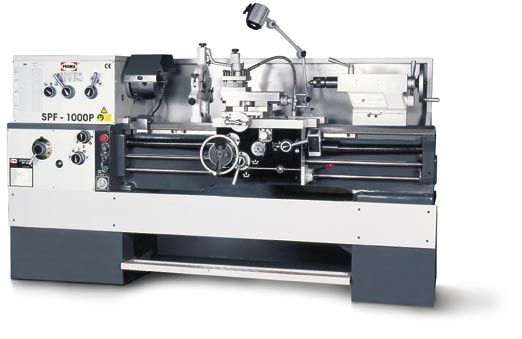

Універсальний токарний верстат Proma SPF-1000P
Актуальную цену уточняйте у менеджера
- комплект різців «SK» 25 х 25 (8 шт)
- цанговий затискач
- цанги діам. 2 - 29 мм
- частотний перетворювач FMO-6
-
Способи доставки
- Доставка кур'єром
- Нова пошта
-
Способи оплати
- Накладеним платежем
- На картку Монобанк
- На картку ПриватБанк
- Приват24
- Основное
- Полное описание
- Відгуки
Основное
Універсальний токарний верстат Proma SPF-1000P
За 15 років роботи з токарним обладнанням я бачив верстати від кустарних саморобних до серйозних DMG Mori. Proma SPF-1000P сидить у класі універсальних токарних верстатів для малосерійного виробництва, ремонтних цехів і навчальних майстерень. 1850 кг ваги, 5500 Вт потужності, довжина обточування 1000 мм. Це професійне обладнання, яке встановлюється на стаціонарне місце з підготовленим фундаментом і трифазним живленням 400 В. Не для домашньої майстерні. Для серйозної механічної ділянки з постійними замовленнями - оптимальний вибір у своєму класі.
Чому SPF-1000P - це робочий вибір для серйозної майстерні
- 5500 Вт мотору - це потужність професійного класу. Дозволяє точити сталеві заготовки діаметром до 460 мм над станиною без втрати швидкості різання.
- Довжина обточування 1000 мм - покриває 90% типових деталей: вали, осі, шпинделі, барабани. Для довших валів треба брати SPF-1500 або 2000.
- Діапазон обертів 40-1800 об/хв - широкий діапазон для роботи з різними матеріалами: чавун на низьких обертах, алюміній і нержавійка на високих. Частотний перетворювач FMO-6 у комплекті дає плавне регулювання.
- Метричне різьблення 0,5-20 мм - стандартний діапазон для слюсарно-токарних робіт. Нарізає M3 до M20 без додаткових пристроїв.
- Прохід шпинделя 52 мм - дозволяє пропустити пруток діаметром до 50 мм через шпиндель, що критично для серійного виготовлення коротких деталей з прутка.
- Бренд Proma - чеський виробник з реальною репутацією у європейських майстернях. Запчастини і сервіс в Україні є, не «з третього сервісу».
Технічні характеристики
| Потужність | 5500 Вт |
| Напруга | 400 В (трифазна) |
| Довжина обточування | 1000 мм |
| Діаметр обточування над станиною | 460 мм |
| Діаметр обточування над супортом | 275 мм |
| Прохід шпинделя | 52 мм |
| Конус шпинделя | VI Мк |
| Конус пінолі | IV Мк |
| Діапазон обертів | 40-1800 об/хв |
| Метричне різьблення | 0,5-20 мм |
| Габарити | 2360×1000×1200 мм |
| Вага | 1850 кг |
| Артикул | 25100000 |
| Гарантія | 12 місяців |
Реальний сценарій: тиждень роботи у механічній майстерні
Розповім як SPF-1000P переживає типовий робочий тиждень у машинобудівній майстерні. Тиждень - це: 2 дні на виготовлення партії з 20 валів діаметром 35 мм довжиною 600 мм зі сталі 45 (з шліцами), 1 день на ремонт зношеного шпинделя замовника (точіння канавок, шліфування шийки), 1 день на виготовлення фланців 200 мм з нарізкою різьблення M16, пів дня на дрібні ремонтні роботи (висвердлювання заклинених болтів, доточування деталей під розмір).
За тиждень мотор тримає рівно, без перегріву, при роботі по 6-7 годин на день. Знос: 4-6 різців твердосплавних SK 25×25 (це нормальний витратник у комплекті), 1 свердло Ø10 мм по сталі, мінімальне підрегулювання натягу клинопасової передачі. Через місяць активної роботи треба перевіряти точність шпинделя - для прецизійних деталей обов'язкове. Частотний перетворювач FMO-6 у комплекті дає плавне регулювання обертів, що рятує від ривків при включенні і обриву різця при заходженні у деталь.
На що звернути увагу при покупці
Підготуйте фундамент заздалегідь. 1850 кг неможливо поставити на звичайну підлогу майстерні. Потрібна бетонна плита товщиною 200 мм мінімум, ідеально 300 мм з армуванням. Анкерні болти забетоновані за схемою з документації. Без фундаменту верстат «гуляє» і точність падає у рази.
Трифазне живлення 400 В обов'язкове. Якщо у вашій майстерні немає трифазного підключення - це окрема задача за 30-80 тис. грн. Без трифазної мережі SPF-1000P не запуститься. Стабілізатор напруги не вирішує проблему.
Чесно про мінуси: у комплекті йде базовий набір з 8 різців SK 25×25, цанговий затискач і цанги 2-29 мм, частотник FMO-6. Але немає 3-кулачкового патрона хорошої точності (стандартний дешевий патрон у комплекті - для серйозних робіт треба брати окремо Rohm або PBA, 8-15 тис. грн), немає люнета під довгі деталі, немає планшайби. Бюджет на «доукомплектування під реальну роботу» - від 50 до 150 тис. грн залежно від задач. І ще: транспортування і встановлення коштує окремо. Розвантаження і монтаж SPF-1000P - це робота для маніпулятора і досвідченого монтажника, не «вдвох з другом за вечір».
З цим товаром купують
Базовий комплект доукомплектування під робочий запуск:
- 3-кулачковий патрон ROHM Ø200-250 мм з підвищеною точністю
- 4-кулачковий патрон Ø250 мм з незалежним переміщенням губок для несиметричних деталей
- Люнет нерухомий для довгих валів довжиною 600+ мм
- Набір твердосплавних різців 12 шт (прохідні, підрізні, відрізні, різьбонарізні)
- Набір свердл по металу 1-13 мм + конусний хвостовик MK4 для пінолі
- СОЖ-станція з насосом для подачі емульсії у зону різання
- Захисний екран робочої зони + комплект СІЗ (окуляри, рукавиці, фартух)
FAQ - типові запитання покупців
Які матеріали можна точити SPF-1000P?
Сталь конструкційна (20, 45, 40Х), нержавіюча сталь, чавун сірий і легований, алюміній і його сплави, мідь, бронза, латунь, пластик технічний. Для титану і легованих сталей твердістю більше 40 HRC потрібні спеціальні різці і повільні режими різання. Дерево теоретично можна, але це не призначення - для дерева краще брати спеціалізований токарний верстат.
Який запас точності у нового верстата?
Виробник декларує точність циліндричності 0,015 мм на 100 мм довжини при правильному встановленні і прогрітому шпинделі. Реальна практика показує 0,02-0,03 мм при умові регулярного обслуговування. Через 5-7 років активної роботи точність може погіршитись до 0,05-0,08 мм - це нормальний знос, лікується регулюванням підшипників шпинделя і калібруванням супортних направляючих.
Чи можна обробляти заготовку діаметром більше 460 мм?
Над станиною - ні, обмежено 460 мм. Але у SPF-1000P є витяжна планка (gap-bed), яку можна зняти, і тоді у зоні патрону можна обробляти короткі деталі діаметром до 580-620 мм (планшайба). Це класична функція для одиничного виготовлення великих фланців, маточин коліс, шківів.
Як часто треба обслуговувати?
Щозміни: змащування направляючих супорту і пінолі, перевірка натягу пасів. Раз на тиждень: очищення фартуха і коробки подач від стружки, перевірка рівня масла у коробці швидкостей. Раз на місяць: заміна масла у фартусі, контроль точності встановлення станини за рівнем. Раз на рік: повне ТО з заміною масла у коробці швидкостей, ревізією шпинделя і регулюванням підшипників.
Скільки коштує сервіс і запчастини?
Типове ТО з заміною масел - 3-5 тис. грн. Регулювання підшипників шпинделя - 8-15 тис. грн з виїздом майстра. Заміна пасів і ремонт коробки швидкостей - 15-40 тис. грн залежно від обсягу. Запчастини оригінальні Proma можна замовити через офіційного дилера в Україні, термін поставки 2-6 тижнів. Аналогічні підшипники і ремні є у вітчизняних постачальників - це здешевлює сервіс у 2-3 рази.
Підсумок майстра: Proma SPF-1000P - це серйозне обладнання для механічної майстерні з постійним замовленням на токарні роботи. Чеська збірка, реальна продуктивність, перевірена конструкція. Беріть SPF-1000P, якщо у вас є підготовлене приміщення з трифазним живленням, бюджет на доукомплектування і кваліфікований оператор-токар. Для домашньої майстерні і разових задач це обладнання надмірне - простіше виставити деталь на сторонній обробці у місцевій майстерні. Для серійного виробництва високої точності розглядайте верстати з ЧПК класу Haas або DMG, але це інший ціновий діапазон і інший рівень підготовки персоналу.
Повні технічні характеристики Proma SPF-1000P
Proma чеський виробник верстатного обладнання, чия продукція відома в майстернях і невеликих виробничих цехах ще з радянських часів під різними назвами дистриб'юторів, зараз під власним брендом. SPF-1000P це універсальний токарний верстат середнього класу, розрахований на індивідуальне і дрібносерійне виробництво деталей з металу довжиною до метра. Верстат важкий, з чавунною станиною і механічною коробкою швидкостей, це не хобі-станок, а повноцінний робочий інструмент для майстерні чи невеликого цеху.
| Відстань між центрами | 1000 мм |
| Діаметр обробки над станиною | 250 мм |
| Діаметр обробки над супортом | 150 мм |
| Потужність двигуна | 1.1 кВт (1.5 к.с.), 230В однофазний |
| Кількість швидкостей шпинделя | 6 механічних ступенів |
| Діапазон обертів шпинделя | 45-1800 об/хв |
| Конус шпинделя | MK4 |
| Конус пінолі задньої бабки | MK2 |
| Патрон | 3-кулачковий, 160 мм |
| Різьбонарізання | метричне і дюймове, набір змінних шестерень |
| Крок ходового гвинта | 4 мм |
| Вага верстата | приблизно 280 кг |
| Гарантія | 24 місяці |
Вибір різців під матеріал заготовки
Для сталі оптимальні різці з твердосплавними пластинами, які тримають різальну кромку значно довше швидкорізальної сталі при точінні на промислових обертах. Для кольорових металів (алюміній, латунь, бронза) підходять різці з гострішою заточкою переднього кута, інакше м'який метал "наліплюється" на різальну кромку замість чистого зняття стружки. Для чорнового точіння з великим зніманням металу беріть різці з масивнішим перерізом державки, для чистових проходів достатньо тоншого різця з відшліфованою кромкою. Тримайте в наборі як мінімум прохідний, підрізний, відрізний і різьбовий різці це покриває більшість типових завдань токарних робіт.
Інструкція з експлуатації Proma SPF-1000P
Встановлення і вирівнювання
Верстат обов'язково встановлюється на рівну жорстку основу, фундамент з бетону або товста металева плита, з обов'язковим вирівнюванням рівнем по довжині і ширині станини. Перекіс станини навіть на десяті частки міліметра дає конусність деталі при точінні на всій довжині заготовки, тому цей крок не можна пропускати заради економії часу. Після встановлення дайте верстату відстоятися добу, потім перевірте вирівнювання ще раз, деякі основи "сідають" під вагою.
Перший запуск і обкатка
Перед першим включенням перевірте рівень мастила в коробці швидкостей і супорті за щупом чи оглядовим вікном. Перший запуск на холостому ходу 10-15 хвилин на середніх обертах, послухайте роботу шестерень коробки без сторонніх стуків і скреготу. Перші деталі точіть на невеликих обертах з невеликим знімом металу, даючи підшипникам і напрямним супорта притертися.
Налаштування супорта і різцетримача
Різець встановлюється строго по центру заготовки, вершина різця повинна бути на висоті центрів, перевіряється по кернеру задньої бабки. Заниження чи завищення різця відносно центру дає гірший знімання стружки і швидший знос різальної кромки. Затягуйте різцетримач впритул, виліт різця з тримача мінімальний, тільки на необхідну глибину різання, довгий виліт дає вібрацію і хвилястість поверхні.
Різьбонарізання
Для нарізання метричної або дюймової різьби встановлюється відповідний набір змінних шестерень згідно з таблицею на кришці коробки подач verstata. Таблиця вказує комбінацію шестерень під конкретний крок різьби, переплутана комбінація дасть невірний крок і зіпсовану заготовку, тому звіряйте двічі перед першим проходом. Різьбу нарізають за кілька проходів з поступовим збільшенням глибини різання, не намагайтеся зняти весь профіль за один прохід.
Регламент технічного обслуговування
Щоденно перед роботою змащуйте напрямні станини і супорта маслянкою, перевіряйте натяг пасів приводу. Щотижня перевіряйте рівень мастила в коробці швидкостей, доливайте за потреби індустріальним маслом відповідної в'язкості. Щомісяця перевіряйте люфт в ходовому гвинті і гайці супорта, за потреби підтягуйте компенсуючу гайку. Раз на рік повна заміна мастила в коробці швидкостей і подач, ревізія клинопасової передачі, перевірка стану підшипників шпинделя.
Типові помилки новачків при перших роботах на верстаті
Перша типова помилка занадто велике знімання металу за один прохід "щоб швидше", що дає перевантаження двигуна, вібрацію і швидкий знос різця. Друга помилка робота без охолодження чи мастила на різальній кромці при точінні сталі, це суттєво скорочує ресурс твердосплавних пластин. Третя недостатня фіксація заготовки в патроні чи центрах, особливо довгих деталей без люнета для підтримки в середині довжини, що дає биття і навіть вильот заготовки з патрона на високих обертах. Для довгих тонких валів обов'язково використовуйте люнет нерухомий чи рухомий залежно від операції, без нього деталь буде "гуляти" і вигинатися під тиском різця.
Типові проблеми і несправності Proma SPF-1000P
Конусність деталі при точінні
Найчастіша причина перекіс станини через порушене вирівнювання перевірте рівнем і за потреби відрегулюйте опори. Друга причина знос напрямних супорта на певній ділянці, особливо якщо верстат багато років точив короткі деталі в одному місці станини. Третя причина люфт в задній бабці через зношену пиноль, перевірте затяжку фіксатора пінолі.
Вібрація і хвилястість поверхні при точінні
Завеликий виліт різця з тримача зменшіть виліт до мінімально необхідного. Ослаблений затиск заготовки в патроні чи центрі перевірте кулачки патрона на знос і рівномірність затиску. Знос підшипників шпинделя дає биття на високих обертах, перевіряється індикатором годинникового типу, якщо биття перевищує 0.02-0.03мм потрібна заміна підшипників.
Верстат не тримає задану частоту обертів
Ослаблений клинопасовий привід перевірте натяг паса, за потреби підтягніть чи замініть паси, які розтягнулися. Забруднена чи загусла змазка в коробці швидкостей взимку при низькій температурі мастило густіє і створює додатковий опір, замініть на мастило відповідної в'язкості. Знос зубців шестерень коробки на старих верстатах чутно по характерному стуку при перемиканні, потрібна ревізія коробки в сервісі.
Складно нарізати чисту різьбу
Неправильно підібрана комбінація змінних шестерень звірте з таблицею на кришці коробки подач ще раз. Тупий чи неправильно заточений різьбовий різець кут заточки повинен точно відповідати профілю різьби (60 градусів для метричної, 55 для дюймової). Люфт в ходовому гвинті дає нерівномірний крок, перевірте і підтягніть компенсуючу гайку супорта.
Верстат видає нехарактерний шум чи стук під час роботи
Стук при перемиканні швидкостей на непрацюючому верстаті нормальне явище для механічної коробки з прямозубими шестернями, це не поломка. Постійний стук чи гудіння на робочих обертах під навантаженням частіше означає знос підшипників шпинделя чи проміжного вала коробки, потребує ревізії в сервісі. Металевий скрегіт при переміщенні супорта вручну сигналізує про брак мастила на напрямних чи потрапляння твердих часток стружки в напрямну, зупиніть роботу і ретельно почистіть і змастіть напрямні перед продовженням.
Витратні матеріали і запчастини для Proma SPF-1000P
Клинопасові паси приводу шпинделя підбираються за перерізом і довжиною згідно з паспортом верстата, тримайте запасний комплект, бо розтягнуті паси дають нестабільні оберти. Індустріальне мастило для коробки швидкостей і подач в'язкості згідно з паспортом, зазвичай ISO VG 68 або 100 залежно від сезону. Різці токарні прохідні, підрізні, відрізні, різьбові стандартних типорозмірів під конус різцетримача верстата. Мастило для напрямних станини і супорта окремого типу від мастила коробки, легше і призначене саме для ковзних напрямних. Кулачки патрона зношуються нерівномірно, тримайте про запас комплект або періодично перешліфовуйте наявні кулачки в сервісі. Люнет нерухомий і рухомий окреме оснащення для довгих деталей, часто не входить у базову комплектацію верстата і докуповується окремо, якщо плануєте точити довгі тонкі вали. Центр задньої бабки обертовий чи нерухомий вибирайте залежно від швидкості точіння: на високих обертах нерухомий центр швидко перегрівається без мастила, обертовий центр з підшипником зручніший для більшості робіт і практично не вимагає обслуговування, крім періодичної перевірки люфту підшипника.
Реалістичні очікування від верстата цього класу
SPF-1000P розрахований на дрібносерійне і індивідуальне виробництво, а не на конвеєрне навантаження цілими змінами протягом багатьох років без перерви це вже завдання для промислового верстата іншого класу і ціни. При адекватному навантаженні, регулярному змащуванні і своєчасній заміні пасів верстат зберігає паспортну точність роками. Найшвидше зношувані вузли клинопасовий привід і кулачки патрона, обидва недорогі і замінюються без розбирання коробки швидкостей. Станина і напрямні при правильному вирівнюванні на фундаменті і акуратній експлуатації без ударних навантажень служать найдовше з усіх вузлів верстата.
