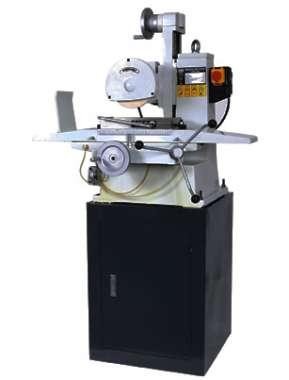

Плоскошліфувальний верстат Proma PBP-170
Актуальную цену уточняйте у менеджера
- плоскошліфувальний верстат Proma PBP-170
-
Способи доставки
- Доставка кур'єром
- Нова пошта
-
Способи оплати
- Накладеним платежем
- На картку Монобанк
- На картку ПриватБанк
- Приват24
- Основное
- Полное описание
- Відгуки
Основное
Плоскошліфувальний верстат Proma PBP-170
За 15 років роботи з металургійним обладнанням я з повагою відношусь до плоскошліфувальних верстатів - це інструмент тонкої роботи, який вимагає точності і терпіння. Proma PBP-170 - це настільний плоскошліфувальний верстат побутово-напівпрофесійного класу для невеликої металургійної майстерні, для заточки інструменту, для тонкої доводки металевих деталей. 600 Вт мотору, робочий стіл 152×304 мм, поперечна подача 170 мм, поздовжня 340 мм, вага 260 кг - це інструмент, який ставиться один раз на бетонну основу і працює роками.
Чому Proma PBP-170 займає свою нішу
- Поздовжня подача 340 мм - достатньо для обробки деталей до 30 см довжиною. Це покриває типові задачі: підгонка прес-форм, доводка пуансонів, заточка ножів стругальних верстатів, поверхневе шліфування плиток і брусків.
- Поперечна подача 170 мм - оптимальна для деталей середнього розміру. Поверхня обробки 170×340 мм - це нормально для приватної майстерні.
- 600 Вт мотору - достатньо для шліфування сталі звичайних марок (Ст3, 45, У8, інструментальні сталі). Не для важких легованих сталей у промислових об'ємах.
- Робочий стіл 152×304 мм з магнітним кріпленням (комплектується окремо) - це стандарт для фіксації деталей з вуглецевої сталі. На алюміній, нержавіючу сталь, кольорові метали треба механічні струбцини.
- Вага 260 кг - це показник серйозного класу. Інструмент не «гуляє» при роботі, дає стабільні розміри.
Технічні характеристики
| Потужність | 600 Вт |
| Розмір робочого столу | 152 × 304 мм |
| Поперечна подача | 170 мм |
| Поздовжня подача | 340 мм |
| Вага | 260 кг |
| Артикул | 25012003 |
| Гарантія | 12 місяців |
Реальний сценарій: заточка інструменту і доводка деталей
Розкажу як PBP-170 виглядає у роботі. Завдання приватного майстра-інструментальника: заточити 6 ножів для стругального верстата (довжина 250 мм), вирівняти поверхню стрепаної форми для лиття алюмінію (плита 150×250 мм), відшліфувати плиту-калібр з інструментальної сталі товщиною 12 мм до точності 0,01 мм.
Перші ножі - це звична робота. Закріпляємо у магнітну плиту (магнітне кріплення береться окремо!), розрівнюємо. Подача - ручна, повільна, з охолодженням. На 6 ножів - приблизно 2-3 години повної роботи. Потім чищу робочий стіл від ємульсійної пилюки і працюю над плитою.
Витрата за тиждень роботи у заточувальній майстерні: 1-2 шліфувальних кругів (заточка профілю - це найдорожча витрата, бо круги вузькоспеціалізовані), 5-10 літрів охолоджувальної рідини (без неї працювати на сталі = горіти круг і деталь), 2-3 кг ємульсії-пилу для прибирання.
Ключове: PBP-170 - це інструмент для людей з досвідом плоскошліфувальної роботи. Якщо ви новачок, заплануйте 2-3 тижні навчання роботі з ним. Інакше зіпсуєте і деталі, і круги. Альтернативна послуга - найміть досвідченого фрезерувальника-шліфувальника, який зробить вам тонку роботу швидко і якісно.
На що звернути увагу при покупці
Перевірте механізм подач. Поздовжня і поперечна подачі повинні рухатись плавно, без люфта і заїдань. Якщо є люфт у каретки 0,1+ мм - точність шліфування буде втрачена. Це критично для плоскошліфувального верстата.
Перевірте шпиндель. Шпиндель повинен крутитись без биття. Перевіряємо: ставимо індикатор з ціною поділки 0,01 мм у шпиндель, крутимо рукою - биття повинно бути менше 0,02 мм. Якщо більше - погана збірка або підшипники.
Чесно про мінуси: у комплекті йде ТІЛЬКИ сам верстат. Магнітна плита, шліфувальний круг, ємкість для ємульсії, тримачі - усе купується окремо. Це додатково 8-15 тис. грн для повноцінного запуску. Друге - вага 260 кг означає, що транспортування і установка - окрема логістична задача (потрібен вилоч ний навантажувач або 4-5 чоловіків). Третє - це настільний верстат початкового класу, для точності кращих 0,005 мм у промислових об'ємах беріть професійні моделі Jet PSG-318 або Optimum SP100.
З цим товаром купують
Базовий комплект для повноцінного запуску:
- Магнітна плита 152×304 мм - фіксація феромагнітних деталей
- Шліфувальний круг по сталі основних типорозмірів (180×6×31,75) - мінімум 3 шт. різних зернистостей
- Алмазний правочний олівець - для виправлення геометрії круга
- Емульсійна охолоджувальна рідина - каністра 10 л
- Накопичувач для емульсії з фільтром - обов'язково для нормального циклу роботи
- Перевірочна плита-калібр (повірена) - для періодичного контролю точності
- Індикатор з ціною поділки 0,001 мм + стенд - для точних вимірювань
FAQ - типові запитання покупців
Чи можна шліфувати кольорові метали?
Можна, але з обмеженнями. Алюміній «забиває» круги для сталі дуже швидко - треба спеціальні круги для кольорових металів і часта правка олівцем. Мідь і латунь - тільки на спецкругах. Магнітна плита для кольорових металів не підходить - потрібні струбцини або вакуумна плита. Для регулярної роботи з кольоровими металами PBP-170 не оптимальний, краще брати спеціалізовані верстати.
Як часто правити круг?
Залежить від інтенсивності роботи і твердості матеріалу. У середньому: при роботі з вуглецевими сталями - правка кожні 30-60 хвилин роботи, при роботі з інструментальними сталями - кожні 15-30 хвилин. Симптом необхідності правки: коло «бере» нерівномірно, на деталі з'являються рисочки, поверхня стає неоднорідною. Правильна правка алмазним олівцем продовжує життя круга у 3-5 разів.
Скільки часу служить шліфувальний круг?
Якісний круг (Norton, Tyrolit, Solid) при правильній експлуатації з регулярною правкою служить 40-80 годин активної роботи до повного зносу. Дешевий китайський круг - 10-20 годин. Економія на колах не окупається - гірша якість роботи, частіша заміна. Зберігайте круги у сухому місці і вертикально, інакше вологість і вага деформують їх.
Що таке точність обробки на PBP-170?
При правильному налаштуванні і досвідченому операторі реальна точність - 0,01-0,02 мм на довжині 100 мм. Чистота поверхні - Ra 0,8-1,6 мкм. Це нормально для приватної майстерні і дрібних заводських завдань. Для прецизійних завдань (доводка калібрів) - потрібен майстер з 5-10 роками досвіду і дотримання технології (плавна подача, мала глибина різання, повне охолодження).
Як підключати охолоджувальну рідину?
PBP-170 у базовій комплектації не має вбудованої системи охолодження. Купуйте окремо помпу-агрегат для емульсії (приблизно 3-5 тис. грн), бак для рідини на 20-30 літрів, шланги і фільтр. Підключення - через бічну панель верстата. Без охолодження працювати на сталі ВЗАГАЛІ не можна - згорить і деталь, і круг, і можна сильно обпектись. Це обов'язкова інвестиція.
Підсумок майстра: Proma PBP-170 - це настільний плоскошліфувальний верстат для інструментальника-приватника або невеликої заточувальної майстерні. Якщо ви займаєтесь заточкою інструменту, виготовленням і доводкою прес-форм, плит-калібрів - це інструмент свого класу за чесними грошима. Не очікуйте промислової точності - для цього є спеціалізовані професійні верстати в 3-5 разів дорожчі. Для приватного майстра-металургіста з постійним потоком замовлень PBP-170 окупається за рік-півтора. Враховуйте обов'язкові додаткові витрати на оснащення (магнітна плита, круги, помпа охолодження, ємульсія) - без них верстат не зможе працювати. Чеська збірка Proma - це нормальна якість за свої гроші, при правильному обслуговуванні прослужить 10-15 років.
Повні технічні характеристики Proma PBP-170
Плоскошліфувальний верстат PBP-170 призначений для чистового шліфування плоских поверхонь деталей з металу з високою точністю і чистотою поверхні, яку неможливо отримати звичайним фрезеруванням чи точінням. Це верстат для інструментального цеху чи майстерні, де потрібна остаточна доводка площин, наприклад базових поверхонь пристосувань, штампів, вимірювального інструменту. Число 170 в назві відповідає ширині магнітного стола в міліметрах.
| Розмір магнітного стола | 170 x 350 мм |
| Хід поздовжній (ручний, стіл) | 350 мм |
| Хід поперечний | 170 мм |
| Максимальна висота деталі | приблизно 200 мм |
| Швидкість обертання шпинделя | 2850 об/хв |
| Потужність двигуна шпинделя | 0.55 кВт, 230В однофазний |
| Розмір шліфувального круга | 175 x 20 x 32 мм |
| Точність шліфування | до 0.01 мм |
| Магнітна плита | постійний магніт, ручне вмикання/вимикання важелем |
| Вертикальна подача круга | ручна, з лімбом ціни поділки |
| Вага верстата | приблизно 350 кг |
| Гарантія | 24 місяці |
Вибір зернистості круга під завдання
Для чорнового шліфування зі значним припуском на знімання підходить круг з крупнішим зерном (номер зернистості менший, наприклад 24-46), він швидше знімає метал, але дає грубішу поверхню. Для чистового фінішного шліфування потрібен круг з дрібнішим зерном (60-120 і вище), який працює повільніше, зате дає гладку поверхню з низькою шорсткістю. Твердість круга теж підбирається під матеріал: для твердих загартованих сталей беруть м'якший круг, який самозаточується, оголюючи нові ріжучі зерна, для м'яких металів твердіший круг, який довше тримає профіль без передчасного вигорання зв'язки.
Інструкція з експлуатації Proma PBP-170
Встановлення і вирівнювання
Верстат важкий і вимагає рівної, жорсткої, вібростійкої основи, в ідеалі бетонного фундаменту або товстої металевої плити з віброопорами. Точність шліфування прямо залежить від жорсткості установки будь-яка вібрація від сусіднього обладнання чи нерівна підлога передається на деталь і псує чистоту поверхні. Після встановлення верстат вирівнюється рівнем по столу в обох напрямках, це критично важливий крок, який не можна пропускати.
Балансування шліфувального круга
Перед встановленням нового круга обов'язково перевірте його на тріщини легким простукуванням дерев'яною ручкою круг без дефектів дає чіткий дзвінкий звук, тріщина глухий деренчливий. Круг балансується на спеціальній оправці з балансувальними вантажиками до зникнення самовільного повороту в будь-якому положенні незбалансований круг дає хвилясту поверхню і вібрацію шпинделя.
Установка деталі на магнітну плиту
Поверхня плити і деталь перед встановленням ретельно очищаються від стружки і бруду, навіть дрібна тирса під деталлю псує площинність результату. Деталь розміщується по центру плити чи ближче до центру, магнітне утримання вмикається важелем, перевірте надійність фіксації легким поштовхом деталі рукою перед запуском шпинделя. Для немагнітних матеріалів (кольорові метали) використовуйте спеціальні притискні пристосування, магнітна плита їх не утримає.
Процес шліфування
Знімання металу за прохід невелике, особливо на чистових проходах 0.01-0.02мм за прохід для фінішної точності. Перші проходи можна робити глибшими для швидкого зняття основного припуску, останні 2-3 проходи обов'язково легкі, "викривлюючі" для отримання чистої поверхні без слідів попереднього різання. Обов'язково використовуйте охолоджувальну рідину при шліфуванні без охолодження круг швидко забивається металевим пилом і деталь перегрівається, що може призвести до припіків на поверхні.
Регламент технічного обслуговування
Щоденно перед роботою очищайте магнітну плиту і напрямні станини від стружки. Щотижня перевіряйте рівень охолоджувальної рідини і чистіть фільтр системи охолодження. Щомісяця змащуйте напрямні поздовжнього і поперечного ходу, перевіряйте люфт лімба вертикальної подачі. Раз на рік перевіряйте стан підшипників шпинделя і магнітну силу плити, за потреби звертайтеся до сервісу для ревізії.
Правка профілю круга алмазним олівцем
З часом круг втрачає геометричну точність і забивається продуктами шліфування, це видно по погіршенню чистоти поверхні деталі і появі вібрації. Правка виконується алмазним олівцем, закріпленим на магнітній плиті чи спеціальному пристосуванні, з невеликою подачею впоперек ширини круга на малій глибині різання за прохід. Робіть кілька легких проходів замість одного глибокого, це зберігає ресурс алмазного зерна і дає рівніший профіль круга. Після правки обов'язково почистіть плиту від абразивного пилу перед установкою деталі.
Типові проблеми і несправності Proma PBP-170
Хвиляста поверхня після шліфування
Незбалансований шліфувальний круг перебалансуйте круг на оправці. Завелике знімання металу за прохід зменшіть глибину різання, особливо на чистовому проході. Знос підшипників шпинделя дає биття круга, перевіряється індикатором годинникового типу.
Плями і зміна кольору на обробленій поверхні (припіки)
Недостатнє охолодження чи повна відсутність охолоджувальної рідини під час шліфування перевірте подачу рідини на зону контакту круга з деталлю. Завелика глибина різання на чистовому проході призводить до локального перегріву зменшіть знімання. Затуплений чи забитий металом круг перепрофіліруйте круг алмазним олівцем. Появу райдужних чи синюватих плям на поверхні одразу після проходу варто сприймати як сигнал зменшити глибину різання і перевірити подачу охолодження, оскільки такі плями це вже локальна зміна структури металу через перегрів, яка на відповідальних деталях (вимірювальний інструмент, штампова оснастка) неприпустима і вимагає повторного шліфування з правильним режимом.
Деталь не тримається на магнітній плиті
Забруднена поверхня плити чи деталі очистіть обидві поверхні перед установкою. Ослаблення магнітної сили плити через тривалу експлуатацію чи перегрів потребує перевірки в сервісі. Деталь з немагнітного матеріалу потрібне спеціальне притискне пристосування, магніт на такий матеріал не діє.
Верстат вібрує під час роботи
Нежорстка чи невирівняна основа перевірте рівнем встановлення станини. Незбалансований круг найпоширеніша причина вібрації на плоскошліфувальних верстатах. Ослаблене кріплення шпиндельної бабки перевірте затяжку кріпильних елементів вузла.
Занизька чи нестабільна магнітна сила утримання деталі
Забруднена робоча поверхня плити мастилом чи абразивним пилом суттєво знижує ефективне утримання, навіть коли сам магніт справний, ретельно очистіть поверхню перед кожною установкою. Тонкі деталі утримуються магнітом гірше за товсті через менший об'єм матеріалу в магнітному полі, для тонких пластин використовуйте додаткові магнітні полюсні подовжувачі чи спеціальні пристосування з бічним упором. Ослаблення самого магніту через роки експлуатації чи перегрів при аварійному контакті круга з плитою потребує діагностики і можливої заміни магнітного блоку в сервісі.
Витратні матеріали і запчастини для Proma PBP-170
Шліфувальні круги розміром 175x20x32мм різної зернистості під чорнове і чистове шліфування, тримайте про запас кілька кругів різної твердості під різні матеріали. Охолоджувальна рідина спеціальна для шліфування, підтримує чистоту круга і охолодження зони різання, замінюється при забрудненні металевим пилом. Балансувальна оправка для кругів окрема оснастка, обов'язкова для якісного результату. Мастило для напрямних станини і супортів легке машинне мастило, наноситься після кожного очищення від стружки. Алмазний олівець для правки профілю круга витратний інструмент, потребує періодичної заміни при спрацюванні алмазного зерна.
Додаткове оснащення для розширення можливостей
Магнітні кутники і призми для фіксації деталей нестандартної форми, які не тримаються плоскою основою на плиті, корисне доповнення до базового набору. Набір щупів чи мікрометр для контролю точності обробленої площини обов'язковий інструмент, якщо шліфування виконується під конкретний допуск, а не "на око". Захисний екран чи окуляри під час роботи абразивний пил і дрібні частки металу активно розлітаються в зоні шліфування, навіть за наявності штатного захисного кожуха круга.
Реалістичні очікування від точності
Заявлена точність 0.01мм досягається тільки при дотриманні всього комплексу умов правильно вирівняна станина, збалансований і правлений круг, стабільне охолодження, чисто закріплена деталь. Пропуск будь-якого з цих кроків одразу знижує реальну точність результату в кілька разів. Новачкам варто закладати трохи більше часу на перші кілька деталей саме на відпрацювання стабільного технологічного процесу правки круга, вибору режимів і контролю температури, ніж на власне сам процес шліфування, який після напрацювання досвіду займає значно менше часу.
