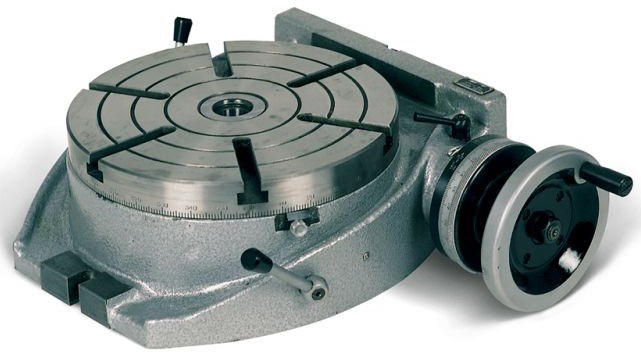

Поворотний стіл Proma OS-160
За 15 років роботи з фрезерними верстатами скажу прямо: поворотний стіл - це той аксесуар, який перетворює звичайний фрезер на машину з координатним столом і кутовим діленням. Без нього ви не зробите шестерню, шпонкову канавку під кутом, диск з пазами, фасонну деталь з радіусними переходами. Proma OS-160 - це чеський поворотний стіл середнього класу з діаметром планшайби 160 мм. Конус MkII у центрі, поділка ноніуса до 10 кутових секунд, Т-подібний паз 10 мм - це робочий комплект для майстра, який щотижня фрезерує нестандартні деталі під замовлення. Не для серії з 1000 шт. (тут потрібен ЧПУ), але для індивідуальних робіт і ремонту ідеально.
Чому OS-160 - це робочий поворотний стіл
- Діаметр планшайби 160 мм - оптимальний розмір для верстатів класу Proma FHV-30, Optimum BF-20, JET JMD-15 та аналогічних малих фрезерних. Не «глобус» 200-250 мм, який не помістить на стіл, не іграшка на 100 мм, де не затиснеш нічого реального.
- Точність поділу 10 кутових секунд по ноніусу - це 0,008° за один поділок. Для шестерні з 24 зубами кутова помилка не накопичується вище 0,02°, що абсолютно достатньо для шпонкових і шестеренних робіт класу 8 за DIN.
- Конус MkII (Морзе 2) у центрі планшайби - універсальний стандарт. Тримає циліндричні заготовки через цангу, центрові оправки, ділильні диски. Будь-який інструментальний пристрій з MkII встає без перехідників.
- Т-подібний паз 10 мм на планшайбі - для прихоплювачів і клемних болтів. 4 пази розкидані рівномірно під 90° - затискаєте заготовку у 4 точках, що дає жорсткий шифт без люфтів.
- Ручний привід через черв'ячну передачу з співвідношенням 90:1 - повний оберт планшайби - це 90 обертів рукоятки. Дрібна точна подача без ривків, контроль на дотик.
Технічні характеристики
| Діаметр планшайби | 160 мм |
| Отвір стола | конус MkII |
| Т-подібний паз | 10 мм |
| Поділка ноніуса | 10 кутових секунд |
| Передаточне число | 90:1 |
| Поділ ділильного диска | 360° з шкалою 1° |
| Артикул | 25000160 |
| Виробник | Proma (Чехія) |
| Гарантія | 12 місяців |
Реальний сценарій: фрезерування шестерні модуля 1,5
Розповім, як працює OS-160 на типовій задачі - нарізання шестерні з 24 зубами модуля 1,5 з зрівноваженої сталі 40Х. Заготовку діаметром 42 мм затискаємо у цангу через конус MkII у планшайбі. Кутове ділення: 360° / 24 = 15° на зуб. У черв'ячній передачі 90:1 це 90 / 24 = 3,75 оборота рукоятки на зуб (3 повних оберта + 0,75 за поділкою ноніуса).
Працюємо: ставимо модульну фрезу N1 у шпиндель фрезерного, опускаємо до контакту, виставляємо глибину врізання за модулем 1,5 мм. Робимо перший прохід, відводимо фрезу, обертаємо рукоятку на 3 оберта + 0,75. Повторюємо 24 рази. Результат - шестерня з точністю профілю у межах класу 8-9 за DIN 3962. На стандартному фрезерному без поворотного стола таке завдання реалізувати неможливо взагалі.
На що звернути увагу при покупці
Перевірте люфт черв'ячної передачі. Беретеся за рукоятку, рухаєте у напрямку обертання, потім назад. Зворотний хід не повинен перевищувати 1-2° за ноніусом. Якщо люфт більший - у вас зношений черв'як або муфта, повертайте.
Перевірте площинність планшайби. Поставте контрольну лінійку 200 мм поперек планшайби. Просвіт між лінійкою і поверхнею більше 0,03 мм - це заводський дефект, не беріть. Норма - 0,01-0,02 мм.
Чесно про мінуси: ділильний диск з кратними кутами 1° входить у комплект, але для нестандартних кутів (наприклад, 7°34') треба купувати додаткові ділильні диски. Кожен диск з спеціальним кроком - це 800-2000 грн. Ще: ручний привід не дозволяє автоматизувати серійну роботу. Якщо у вас 100+ деталей на тиждень з однаковим діленням - задумайтеся про двигун-сервопривід (вартість оновлення 15-25 тис. грн).
З цим товаром купують
Щоб задіяти поворотний стіл на повну потужність, додайте:
- Цанговий патрон MkII з набором цанг 5-20 мм для затиску циліндричних деталей
- Трикулачковий патрон 100 мм з планшайбою-перехідником на T-пази
- Прихоплювачі швидкозатискні Т-подібні під паз 10 мм (комплект 4 шт.)
- Набір модульних фрез m=1,0; 1,25; 1,5; 2,0 для нарізання шестерень
- Кінцева міра ноніусна для калібрування ділильної шкали
- Магнітна стійка з годинниковим індикатором для контролю биття
FAQ - типові запитання покупців
Чи підходить OS-160 для нарізання шестерень модуля 2 і вище?
До модуля 2 - впевнено, до модуля 2,5 - на межі (потрібен потужний фрезер і жорсткий затиск). Модуль 3 і вище - це вже інша вагова категорія, потрібен поворотний стіл діаметром 200-250 мм типу Proma OS-200 або OS-250. Для типових ремонтних робіт по сільгосптехніці (шестерні модуля 1,5-2) OS-160 закриває весь спектр задач.
Яка максимальна маса заготовки на планшайбі?
Рекомендована маса заготовки до 30-40 кг при роботі з центрованою установкою. Для більшої ваги треба використовувати додаткову опорну стійку або задню бабку. Якщо заготовка несиметрична (некалібрований чавунний відлив), розглядайте максимальну робочу масу до 15-20 кг - інакше виникають вібрації і биття.
Чи можна встановлювати стіл під кутом 90° (вертикально)?
Так, OS-160 підтримує горизонтальну та вертикальну установку. Передбачено посадкові отвори на бічній грані для кріплення до вертикальної поверхні фрезерного стола. У вертикальному положенні працюємо з деталями, які треба обертати в просторі осі XY одночасно, наприклад, при фрезеруванні гвинтового пазу на циліндричній заготовці.
Чи входить ділильний диск у комплект?
Так, у комплекті йде базовий ділильний диск з кратними кутами 1° (тобто 360 поділок). Для нестандартних поділів (наприклад, шестерня з 13, 17, 21, 23 зубами) потрібні спеціальні диски з відповідним числом отворів. Набір додаткових ділильних дисків Proma коштує 5-8 тис. грн і покриває більшість стандартних чисел зубів.
Скільки часу займає установка стола на фрезер?
Перша установка з калібруванням нульової точки - 20-30 хв (вирівнювання по індикатору, контроль перпендикулярності осі). Повторна установка на той самий верстат, якщо ви залишаєте контрольні мітки на столі фрезера, - 5-10 хв. Якщо плануєте часто перемикатися між поворотним столом і стандартним фрезеруванням - встановіть базові опорні штифти, тоді переналадка займатиме 3-5 хв.
Підсумок майстра: Proma OS-160 - це робочий поворотний стіл середнього класу для майстра-фрезерувальника, який щотижня має нестандартні замовлення з кутовим діленням. Шестерні, шпонкові пази під кутом, фасонні диски з рівномірно розподіленими отворами, гравірувальні роботи з обертанням - все це стає реальним. Чеська збірка, точність 10 кутових секунд, конус MkII, Т-пази 10 мм - повний робочий набір. Не для серійного виробництва, не для модулів понад 2,5. Для ремонтного цеху, малого підприємства, інструменталки, навчального закладу - оптимальний вибір на 10+ років роботи.
