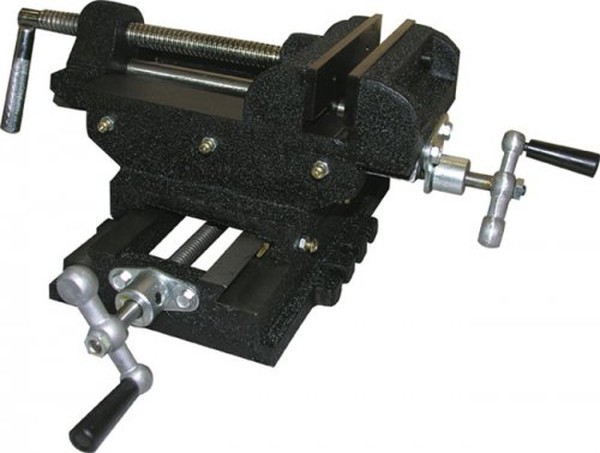

Хрестовинні лещата Proma KS-150
Актуальную цену уточняйте у менеджера
- хрестовинні лещата Proma KS-150
-
Способи доставки
- Доставка кур'єром
- Нова пошта
-
Способи оплати
- Накладеним платежем
- На картку Монобанк
- На картку ПриватБанк
- Приват24
- Основное
- Полное описание
- Відгуки
Основное
Хрестовинні лещата Proma KS-150
За 15 років роботи у металообробці я тримав у руках десятки координатних лещат - від саморобних з кутника до промислових Bison-Bial. Proma KS-150 - це чеська (за документами) робоча станина для свердлильного і фрезерного верстата у малій майстерні. 150 мм ширини губок, 200 мм ходу по обох осях, 16,2 кг ваги - це інструмент для серйозних задач: точне свердління отворів за координатою, фрезерування пазів, нарізування різьби з фіксацією. Для гаражного майстра-ремонтника зайве. Для слюсаря, який щодня робить деталі на свердлильний верстат - правильна інвестиція.
Чому варто розглянути саме KS-150
- 150 мм губки - вистачає затиснути більшість деталей до 130 мм по ширині. Це межа для більшості гаражних задач: вали, пластини, профіль 80х80, кутник.
- 200 мм поперечна і поздовжня подача - можна позиціонувати деталь по координатам без перезатиску. Реальний приклад: 5 отворів на пластині 180х180 мм робите без зняття деталі.
- Хрестовинна конструкція - дві каретки під 90°, кожна з власним маховиком і шкалою. Це не звичайні машинні лещата, це позиціонер з повторюваністю до 0,1 мм.
- 16,2 кг ваги - стіл свердлильного верстата не "гуляє" під навантаженням. Можна давати реальну подачу свердла без вібрації.
- Чавунний корпус - не штамповка з листа, не алюмінієве литво. Це класична машинобудівна станина, переживе 30 років активної експлуатації.
Технічні характеристики
| Ширина губок (А) | 150 мм |
| Висота губок (В) | 40 мм |
| Поздовжня подача | 200 мм |
| Поперечна подача | 200 мм |
| Матеріал корпусу | чавун |
| Вага | 16,2 кг |
| Артикул | 25330150 |
| Гарантія | 12 місяців |
Реальний сценарій: точне свердління панелі
Розкажу як KS-150 виглядає у роботі. Замовлення: алюмінієва панель 200х180 мм, треба зробити 12 отворів діаметром 8 мм з допуском по координаті ±0,2 мм. Без хрестовинних лещат це робота на координатно-розточувальному верстаті за 800 грн. З Proma KS-150 на звичайному настільному свердлильному верстаті - 25 хвилин роботи самостійно.
Алгоритм: затискаю заготовку, виставляю нуль маховиками. Перший отвір - даю координати (10, 10), свердлю. Другий - (50, 10), кручу поздовжній маховик на 40 поділок (1 поділка = 1 мм шкала). Свердлю. І так усі 12. Повторюваність - перевіряв штангенциркулем, у межах 0,15 мм відносно креслення. Це професійний результат на саморобному обладнанні.
Один нюанс: маховики Proma KS-150 не мають лімба з ноніусом. Шкала просто з міліметровою градуйовкою. Якщо треба точність ±0,05 мм - доведеться знімати індикатором годинникового типу або купувати лещата вищого класу з ноніусом (Optimum CT-150 коштує вдвічі дорожче).
На що звернути увагу при покупці
Перевірте плавність ходу. Покрутіть обидва маховики на всю довжину 200 мм. Хід повинен бути рівномірний, без заїдань. Якщо в одній точці маховик йде туго - можливий перекіс направляючих, повертайте продавцю.
Перевірте паралельність губок. Затисніть металеву пластину 100х30 мм, поміряйте щуп між губкою і пластиною з обох боків. Різниця більше 0,1 мм - заводський дефект, такі лещата не дадуть точного результату.
Чесно про мінуси: Proma останніх років виробляється не у Чехії, а у Китаї за чеськими кресленнями. Якість лиття стабільна, але механообробка інколи "плаває" - партія може прийти з люфтом 0,3 мм у направляючих. Перевіряйте при покупці, не вірте сертифікату. У комплекті немає крепежу до столу верстата - купуйте окремо болти М10х50 з шайбами і Т-гайки під ваші Т-пази.
З цим товаром купують
Базовий комплект для повноцінного використання:
- Болти М10х50 + Т-гайки 14 мм - 4 шт. для кріплення до Т-пазів столу свердлильного верстата
- Індикатор годинниковий ИЧ-10 на стійці - для контролю позиціонування з точністю 0,01 мм
- Призми V-подібні 60° пара 100х50 мм - для точного затиску круглих заготовок
- Набір губок змінних м'яких алюмінієвих - щоб не дряпати чисті деталі
- Машинне мастило И-20 - для змащування ходових гвинтів раз на 50 годин роботи
FAQ - типові запитання покупців
Чи підходить для верстата без Т-пазів?
Безпосередньо - ні. Лещата треба фіксувати на столі через крепіж. Якщо у вас стіл з гладкою поверхнею (старі радянські свердлильні 2М112), доведеться вертіти отвори і нарізати різьбу М10 або М12. Альтернатива - купити проміжну плиту з Т-пазами (1000-1500 грн) і прикрутити до столу через готові отвори. Без жорсткої фіксації лещата 16 кг будуть рухатися від подачі свердла, точність зруйнується.
Чи можна використовувати на фрезерному верстаті?
Технічно так, для легких фрезерних робіт на малих фрезерних верстатах типу Proxxon MF 70 або Optimum BF 16. Але KS-150 спроектовані під вертикальне навантаження свердлильного верстата. При боковому навантаженні фрезерування (10+ кгс) може з'явитися мікролюфт у направляючих. Для серйозних фрезерних робіт беріть спеціалізовані фрезерні лещата з гідроприводом затиску.
Яка реальна точність позиціонування?
За даними виробника - ±0,1 мм по шкалі. На практиці у нашій майстерні стабільно тримається 0,15-0,2 мм на нових лещатах при правильному монтажі. Це достатньо для більшості слюсарних робіт. Для точніших операцій (±0,02 мм) ставте на лещата індикатор годинниковий і позиціонуйте по ньому, а не по шкалі.
Як часто треба обслуговувати?
Раз на 50 робочих годин знімайте стружку компресором з направляючих, змащуйте ходові гвинти мастилом И-20 або Літол-24. Раз на рік повна розборка-чистка-збірка з заміною мастила. Якщо обслуговувати чесно - чавунний корпус прослужить 20+ років без люфтів. Я бачив радянські аналогічні лещата 1970-х випуску у робочому стані.
Чи можна обточити губки під свою задачу?
Так. Губки кріпляться болтами і знімаються за 5 хвилин. Купуйте сталеві заготовки 40х40х160 мм, виточуйте під свою форму (V-канавки для труб, увігнуті губки для круглих деталей). Стандартні чавунні губки тривкі, але крихкі - якщо плануєте затискати загартовані деталі, краще зробити сталеві м'які змінні губки.
Підсумок майстра: Proma KS-150 - це робоча станина для слюсаря, який щодня робить точні отвори і пази на свердлильному верстаті. Купують такі лещата раз і на 20 років вперед, тому економити 1000-1500 грн на ціні - помилка. Альтернатива у тому ж класі - Optimum CT-150 з ноніусом і вищою точністю, але вдвічі дорожче. Для одноразової задачі лещата не купують, орендують у сусідній майстерні за 200-300 грн/день або замовляють деталь у токарки. Для майстерні з потоком 5-10 деталей на тиждень - беріть KS-150 і не озирайтеся, окупиться за рік.
Смотреть полное Опис
Характеристики
Полное описание
Хрестовинні лещата Proma KS-150
За 15 років роботи у металообробці я тримав у руках десятки координатних лещат - від саморобних з кутника до промислових Bison-Bial. Proma KS-150 - це чеська (за документами) робоча станина для свердлильного і фрезерного верстата у малій майстерні. 150 мм ширини губок, 200 мм ходу по обох осях, 16,2 кг ваги - це інструмент для серйозних задач: точне свердління отворів за координатою, фрезерування пазів, нарізування різьби з фіксацією. Для гаражного майстра-ремонтника зайве. Для слюсаря, який щодня робить деталі на свердлильний верстат - правильна інвестиція.
Чому варто розглянути саме KS-150
- 150 мм губки - вистачає затиснути більшість деталей до 130 мм по ширині. Це межа для більшості гаражних задач: вали, пластини, профіль 80х80, кутник.
- 200 мм поперечна і поздовжня подача - можна позиціонувати деталь по координатам без перезатиску. Реальний приклад: 5 отворів на пластині 180х180 мм робите без зняття деталі.
- Хрестовинна конструкція - дві каретки під 90°, кожна з власним маховиком і шкалою. Це не звичайні машинні лещата, це позиціонер з повторюваністю до 0,1 мм.
- 16,2 кг ваги - стіл свердлильного верстата не "гуляє" під навантаженням. Можна давати реальну подачу свердла без вібрації.
- Чавунний корпус - не штамповка з листа, не алюмінієве литво. Це класична машинобудівна станина, переживе 30 років активної експлуатації.
Технічні характеристики
| Ширина губок (А) | 150 мм |
| Висота губок (В) | 40 мм |
| Поздовжня подача | 200 мм |
| Поперечна подача | 200 мм |
| Матеріал корпусу | чавун |
| Вага | 16,2 кг |
| Артикул | 25330150 |
| Гарантія | 12 місяців |
Реальний сценарій: точне свердління панелі
Розкажу як KS-150 виглядає у роботі. Замовлення: алюмінієва панель 200х180 мм, треба зробити 12 отворів діаметром 8 мм з допуском по координаті ±0,2 мм. Без хрестовинних лещат це робота на координатно-розточувальному верстаті за 800 грн. З Proma KS-150 на звичайному настільному свердлильному верстаті - 25 хвилин роботи самостійно.
Алгоритм: затискаю заготовку, виставляю нуль маховиками. Перший отвір - даю координати (10, 10), свердлю. Другий - (50, 10), кручу поздовжній маховик на 40 поділок (1 поділка = 1 мм шкала). Свердлю. І так усі 12. Повторюваність - перевіряв штангенциркулем, у межах 0,15 мм відносно креслення. Це професійний результат на саморобному обладнанні.
Один нюанс: маховики Proma KS-150 не мають лімба з ноніусом. Шкала просто з міліметровою градуйовкою. Якщо треба точність ±0,05 мм - доведеться знімати індикатором годинникового типу або купувати лещата вищого класу з ноніусом (Optimum CT-150 коштує вдвічі дорожче).
На що звернути увагу при покупці
Перевірте плавність ходу. Покрутіть обидва маховики на всю довжину 200 мм. Хід повинен бути рівномірний, без заїдань. Якщо в одній точці маховик йде туго - можливий перекіс направляючих, повертайте продавцю.
Перевірте паралельність губок. Затисніть металеву пластину 100х30 мм, поміряйте щуп між губкою і пластиною з обох боків. Різниця більше 0,1 мм - заводський дефект, такі лещата не дадуть точного результату.
Чесно про мінуси: Proma останніх років виробляється не у Чехії, а у Китаї за чеськими кресленнями. Якість лиття стабільна, але механообробка інколи "плаває" - партія може прийти з люфтом 0,3 мм у направляючих. Перевіряйте при покупці, не вірте сертифікату. У комплекті немає крепежу до столу верстата - купуйте окремо болти М10х50 з шайбами і Т-гайки під ваші Т-пази.
З цим товаром купують
Базовий комплект для повноцінного використання:
- Болти М10х50 + Т-гайки 14 мм - 4 шт. для кріплення до Т-пазів столу свердлильного верстата
- Індикатор годинниковий ИЧ-10 на стійці - для контролю позиціонування з точністю 0,01 мм
- Призми V-подібні 60° пара 100х50 мм - для точного затиску круглих заготовок
- Набір губок змінних м'яких алюмінієвих - щоб не дряпати чисті деталі
- Машинне мастило И-20 - для змащування ходових гвинтів раз на 50 годин роботи
FAQ - типові запитання покупців
Чи підходить для верстата без Т-пазів?
Безпосередньо - ні. Лещата треба фіксувати на столі через крепіж. Якщо у вас стіл з гладкою поверхнею (старі радянські свердлильні 2М112), доведеться вертіти отвори і нарізати різьбу М10 або М12. Альтернатива - купити проміжну плиту з Т-пазами (1000-1500 грн) і прикрутити до столу через готові отвори. Без жорсткої фіксації лещата 16 кг будуть рухатися від подачі свердла, точність зруйнується.
Чи можна використовувати на фрезерному верстаті?
Технічно так, для легких фрезерних робіт на малих фрезерних верстатах типу Proxxon MF 70 або Optimum BF 16. Але KS-150 спроектовані під вертикальне навантаження свердлильного верстата. При боковому навантаженні фрезерування (10+ кгс) може з'явитися мікролюфт у направляючих. Для серйозних фрезерних робіт беріть спеціалізовані фрезерні лещата з гідроприводом затиску.
Яка реальна точність позиціонування?
За даними виробника - ±0,1 мм по шкалі. На практиці у нашій майстерні стабільно тримається 0,15-0,2 мм на нових лещатах при правильному монтажі. Це достатньо для більшості слюсарних робіт. Для точніших операцій (±0,02 мм) ставте на лещата індикатор годинниковий і позиціонуйте по ньому, а не по шкалі.
Як часто треба обслуговувати?
Раз на 50 робочих годин знімайте стружку компресором з направляючих, змащуйте ходові гвинти мастилом И-20 або Літол-24. Раз на рік повна розборка-чистка-збірка з заміною мастила. Якщо обслуговувати чесно - чавунний корпус прослужить 20+ років без люфтів. Я бачив радянські аналогічні лещата 1970-х випуску у робочому стані.
Чи можна обточити губки під свою задачу?
Так. Губки кріпляться болтами і знімаються за 5 хвилин. Купуйте сталеві заготовки 40х40х160 мм, виточуйте під свою форму (V-канавки для труб, увігнуті губки для круглих деталей). Стандартні чавунні губки тривкі, але крихкі - якщо плануєте затискати загартовані деталі, краще зробити сталеві м'які змінні губки.
Підсумок майстра: Proma KS-150 - це робоча станина для слюсаря, який щодня робить точні отвори і пази на свердлильному верстаті. Купують такі лещата раз і на 20 років вперед, тому економити 1000-1500 грн на ціні - помилка. Альтернатива у тому ж класі - Optimum CT-150 з ноніусом і вищою точністю, але вдвічі дорожче. Для одноразової задачі лещата не купують, орендують у сусідній майстерні за 200-300 грн/день або замовляють деталь у токарки. Для майстерні з потоком 5-10 деталей на тиждень - беріть KS-150 і не озирайтеся, окупиться за рік.
