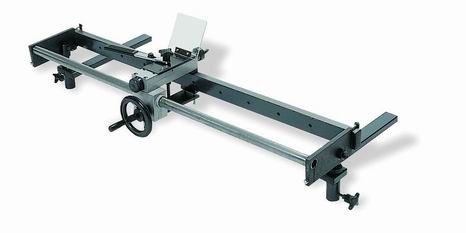

Копіювальний пристрій Proma SKZ-92
За 15 років роботи у металообробці я бачив десятки токарних верстатів і знаю одну річ: без копіювального пристрою серійна обробка деталей перетворюється на пекло. Proma SKZ-92 - це насадка для токарного Proma DSO-1000, яка дозволяє повторити складний профіль деталі точно, як по шаблону. 18 кг ваги, хід 35 мм, висота центру 150-210 мм - це не іграшка, це робочий вузол для майстерні, де роблять однакові балясини, ручки, втулки чи фасонні деталі партіями від 5 штук.
Чому SKZ-92 виправдовує своє місце у майстерні
- Висота центру 150-210 мм - це робочий діапазон під типові деталі: ніжки для меблів, балясини сходів, ручки для дверей, осі для шківів. Не треба переналаштовувати верстат під кожну заготовку - встановив раз, працюєш весь день.
- Макс. довжина заготовки 1000 мм - перекриває 90% задач столярки та механічної обробки. Метрової деталі вистачає на більшість побутових та малосерійних замовлень.
- Хід 35 мм - достатньо для глибокого фасонного різання, не лише декоративного. Робиш одну еталонну деталь, ставиш у шаблон і повторюєш серію без вимірів кожного етапу.
- Сумісність з Proma DSO-1000 - вузол спроектований конкретно під цей верстат. Кріплення стандартне, не треба колгоспити перехідні плити чи кронштейни.
- Габарити 1230x380x330 мм - компактний як для серйозного промислового вузла. У майстерні 20 м² не з'їдає весь простір.
Технічні характеристики
| Артикул | 25406143 |
| Вага | 18 кг |
| Габаритні розміри | 1230 x 380 x 330 мм |
| Макс. довжина заготовки | 1000 мм |
| Макс. хід | 35 мм |
| Висота центру | 150-210 мм |
| Сумісність | Proma DSO-1000 |
| Гарантія | 12 місяців |
Реальний сценарій: замовлення на 50 балясин
Розповім, як SKZ-92 змінює роботу. До нього: замовник просить 50 однакових балясин для дерев'яних сходів. Один токар витрачає на ручне виточування ~25-30 хв на деталь, з постійними замірами штангенциркулем. Партія - 25 годин чистої роботи, мінус брак (5-10% на людський фактор).
З SKZ-92: робиш одну еталонну балясину за 30 хв. Встановлюєш у копіювальний пристрій як шаблон. Далі кожна наступна - 6-8 хв на проточку, ще 2 хв на зняття-встановлення. Партія 50 шт - близько 8 годин роботи, брак практично нуль. На замовленні економиш 17 годин майстра. Через 3-4 серійні замовлення вузол окупається.
На що звернути увагу при покупці
Перевірте плавність ходу копіра. Без люфта, без заїдань на всьому 35-мм ходу. Якщо рух нерівний - копіюватиме нерівно, доведеться доводити кожну деталь руками.
Шаблон - не входить у комплект. Робите самі або купуєте окремо у виробника. Перший шаблон вирізаєте з фанери або сталі 3-4 мм. Чим точніший шаблон - тим точніша серія.
Чесно про мінуси: вузол вузькоспеціалізований - він підходить тільки під DSO-1000. Якщо ви плануєте міняти верстат на інший бренд (Jet, Optimum) - SKZ-92 продаватимете за пів ціни. По-друге, 18 кг - в одиночку складно ставити на верстат, потрібен помічник або тельфер. По-третє, для одиночних унікальних деталей копіювальний пристрій надлишковий - руками швидше.
З цим товаром купують
Робочий комплект для серійної токарки:
- Шаблони з листової сталі 3 мм - 2-3 шт під базові профілі (балясина, ручка, втулка)
- Набір різців SK 10x10 з твердосплавними пластинами - швидкоріжучі для копіра
- Олива для напрямних верстата - заправляти кожні 50 годин роботи
- Штангенциркуль цифровий 150 мм - контролювати перші 3-5 деталей серії
- Захисні окуляри з боковим захистом - стружка летить активно при копіюванні
FAQ - типові запитання покупців
Чи стає SKZ-92 на інші токарні верстати, крім DSO-1000?
Ні, конструктивно вузол сумісний лише з Proma DSO-1000. Можна теоретично доколгоспити кріплення під верстати з аналогічними габаритами станини та висотою центру, але це шкодить точності копіювання. Якщо у вас інший верстат - дивіться копіювальні пристрої виробника саме вашого верстата.
Яка точність копіювання?
При правильно виготовленому шаблоні та плавному ході вузла - в межах 0,1-0,2 мм по діаметру. Для столярки (балясини, ручки) це більш ніж достатньо. Для прецизійних металевих деталей, де треба 0,05 мм, краще використовувати ЧПУ. SKZ-92 - це майстерня малих та середніх серій, не цех точного приладобудування.
Які матеріали можна копіювати?
Дерево (всі породи), алюміній, латунь, мідь, м'які сталі. Жорсткі сталі та чавун теж піддаються, але різці зношуються швидше та подача має бути меншою. Для нержавійки треба ставити твердосплавні різці з покриттям TiN та зменшувати швидкість обертання верстата.
Як часто треба обслуговувати?
Раз на 50 робочих годин: змащування напрямних густим індустріальним мастилом (Литол-24 або Mobilgrease), перевірка люфтів, очищення від стружки. Раз на рік: повна розборка, чищення механізму копіра, перевірка кріплення. При інтенсивному використанні (8 годин/день) - регулярно перевіряти центрування шаблона, бо від вібрації може зміщуватись.
Чи можна виготовити шаблон самостійно?
Можна і потрібно. Робите еталонну деталь руками, потім прикладаєте до листа фанери 6-10 мм або сталі 3 мм, обводите контур і вирізаєте електролобзиком або плазмою. Доводите напильником до ідеалу. Шаблон з фанери служить ~200 деталей, металевий - тисячі циклів. Витрати на шаблон з фанери - 50-100 грн матеріалу плюс 1-2 години роботи.
Підсумок майстра: SKZ-92 - це інструмент для тих, хто живе серійним замовленням. Якщо у вашій майстерні щотижня летять однакові балясини, ручки, втулки - вузол окупиться за 3-5 партій. Якщо ж токарник у вас працює переважно по одиничним замовленням під заказчика - це гроші у вікно. Купуйте SKZ-92, якщо у вас вже стоїть Proma DSO-1000 і ви бачите регулярний потік однакових деталей. Для іншого верстата чи разових робіт - не варто.
