WAGO клеммы: революция в электромонтаже или переоцененный тренд?
Мир электромонтажа традиционно консервативен: скрутки, пайка, винтовые клеммники. Методы, проверенные десятилетиями, вызывают доверие. Но немецкий производитель предложил альтернативу, которая за 20 лет из профессиональной новинки превратилась в массовый товар. Сегодня эти соединители можно встретить в любом магазине электрики. Вопрос в другом: насколько оправдан ажиотаж?
Принцип работы без секретов
Внутри компактного корпуса — пружинный зажим из хромированной меди. Зачищенный провод вставляется в отверстие, пружина прижимает его к токопроводящей шине. В многоразовых моделях есть оранжевый рычажок: подняли — вставили провод — опустили. В одноразовых (серия 2273) рычага нет, просто вставили провод до упора.
Контактное давление создаётся пружиной, что гарантирует стабильность соединения даже при вибрациях и температурных расширениях. Классические винтовые клеммы требуют периодической подтяжки — алюминий течёт, медь окисляется, контакт ослабевает. Здесь этой проблемы нет.
Какие задачи решают
Соединение медь-алюминий без промежуточной гильзы — одно из главных преимуществ. В старых домах алюминиевая проводка, а новые провода медные. Прямой контакт запрещён — гальваническая пара приводит к коррозии. Ваго клеммы имеют специальную пасту внутри, которая блокирует окисление и обеспечивает надёжный контакт разнородных металлов.
Распределительные коробки, подключение светильников, соединение шлейфов розеток — везде, где раньше делали скрутки с изолентой, теперь можно использовать клеммы. Время монтажа сокращается втрое: не нужны плоскогубцы для скрутки, паяльник, изолента. Зачистил провод, вставил, готово.
Мифы и реальность нагрузки
«Ваго горят» — самый частый миф. Реальность: горят не клеммы, а плохой монтаж. Основные причины проблем: недостаточная длина зачистки (должно быть 10-12 мм), попадание изоляции в зажим, использование клемм не по назначению. Серия 2273 рассчитана на освещение (максимум 2,5 мм² и 24А), но её пытаются использовать для варочных панелей — результат предсказуем.
Для мощных нагрузок есть серия 221 и 222 с большей площадью контакта и номинальным током до 32А. Они спокойно выдерживают водонагреватели, кондиционеры, электроплиты — но при условии правильного сечения провода и качественной зачистки.
Серии и их назначение

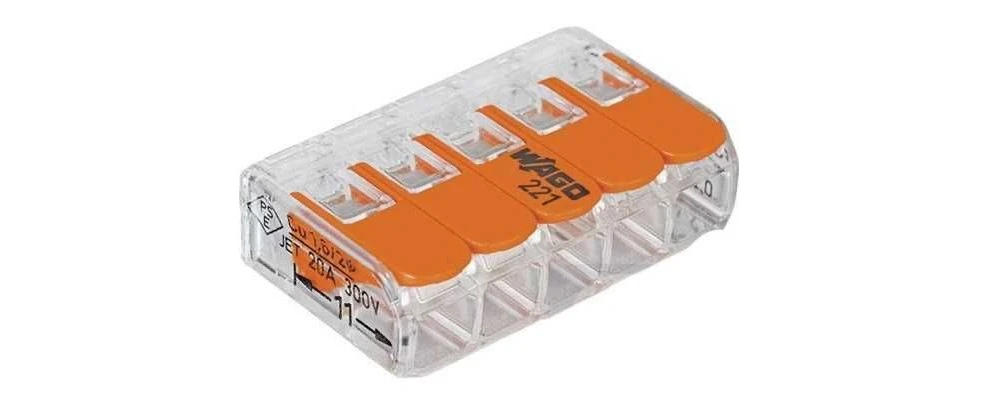

Серия 2273 — одноразовые, для освещения и слаботочных цепей. Компактные, дешёвые, но повторное использование исключено. Серия 221 — многоразовые с рычажками, универсальные, от 2 до 5 проводов. Именно они стали народным хитом. Серия 222 — улучшенная версия 221 с прозрачным корпусом для визуального контроля монтажа.
Серия 773 — для распределительных щитов, на DIN-рейку. Высокая плотность монтажа и удобство сборки. Серия TOPJOB S — профессиональная, для промышленных шкафов, с винтовой или пружинной фиксацией на выбор. Для дома достаточно серий 221 или 222.
Монтаж без ошибок
Зачистка провода — 10-12 мм для серии 221/222, не больше и не меньше. Больше — оголённая часть торчит из корпуса, риск КЗ. Меньше — провод недостаточно зажат, возможен нагрев. Используйте качественный стриппер, а не нож — надрезы на медной жиле снижают её сечение и создают точку перегрева.
Многожильные провода требуют либо обжатия наконечником НШВИ, либо использования специальных клемм для многожильки. Просто вставить многожильный провод можно, но отдельные проволочки могут не попасть в зажим, контакт ухудшится. Правильный подход: обжал наконечник — вставил как одножильный провод.
Сравнение со скрутками и пайкой
Скрутка при правильном исполнении (не менее 5 оборотов, сварка концов) даёт минимальное сопротивление. Но это долго, требует навыка, а контроль качества затруднён — под изолентой не видно, что там происходит. Пайка ещё надёжнее, но ещё медленнее и требует нагрева проводов, что в действующих сетях неудобно. При сравнении газовый паяльник горелка может быть удобен для ремонта в полевых условиях, но для электромонтажа клеммы всё же практичнее.
Клеммы дают скорость, удобство переделки и визуальный контроль. Недостаток — занимают место в распределительной коробке и стоят денег. Для небольшого ремонта это незаметно, при масштабном электромонтаже цена возрастает. Профессионалы считают: экономия времени окупает стоимость клемм.
Подделки и как их отличить
Популярность породила массу копий из Китая. Внешне похожи, цена в 3-5 раз ниже, но качество несопоставимо. Признаки оригинала: клеймо WAGO на корпусе, чёткая геометрия без заусенцев, плотный ход рычажка, контактная пластина блестящая, без окислов. У подделок — мягкий невнятный пластик, люфтящий рычажок, тусклая контактная пластина.
Проверка простая: вставьте провод, несильно подёргайте. Оригинал держит мёртво, подделка может отпустить. Экономия на клеммах оборачивается риском пожара — контактное давление в копиях недостаточно, соединение греется. Для освещения может и прокатит, для мощных нагрузок — уж точно нет.
Где использовать, а где воздержаться
Идеальное применение: освещение, розеточные группы (до 16А), распределительные коробки, временные подключения, места с возможной переделкой. Не рекомендуется: подключение электроплит выше 7 кВт (лучше прямое соединение или болтовой зажим), уличная проводка (даже в герметичных коробках есть риск попадания влаги), вибрационные нагрузки (хотя производитель заявляет стойкость, практика показывает, что болты надёжнее).
В щитах на DIN-рейку клеммы удобны для разводки нулей и заземления. Для фазных проводов мощных групп лучше автоматы с шинами — меньше промежуточных соединений, выше надёжность. Клеммы там, где важна скорость и гибкость, прямое соединение там, где критична надёжность и нет нужды в переделках.
